砂芯过滤辅助装置的制作方法

本技术专利涉及抽滤装置的，具体而言，涉及砂芯过滤辅助装置。

背景技术：

1、砂芯过滤装置是目前常用的一种过滤装置，一般由防尘盖、玻璃漏斗、三角瓶、砂芯过滤器以及铝合金夹组成，具有流量快，耐压和密封性好等优点。当过滤完毕后转移滤液时，滤液常常会外溅，溅到桌面或者操作人员手上，具有一定的危险性。

技术实现思路

1、本实用新型的目的在于提供砂芯过滤辅助装置，用于解决上述技术问题。

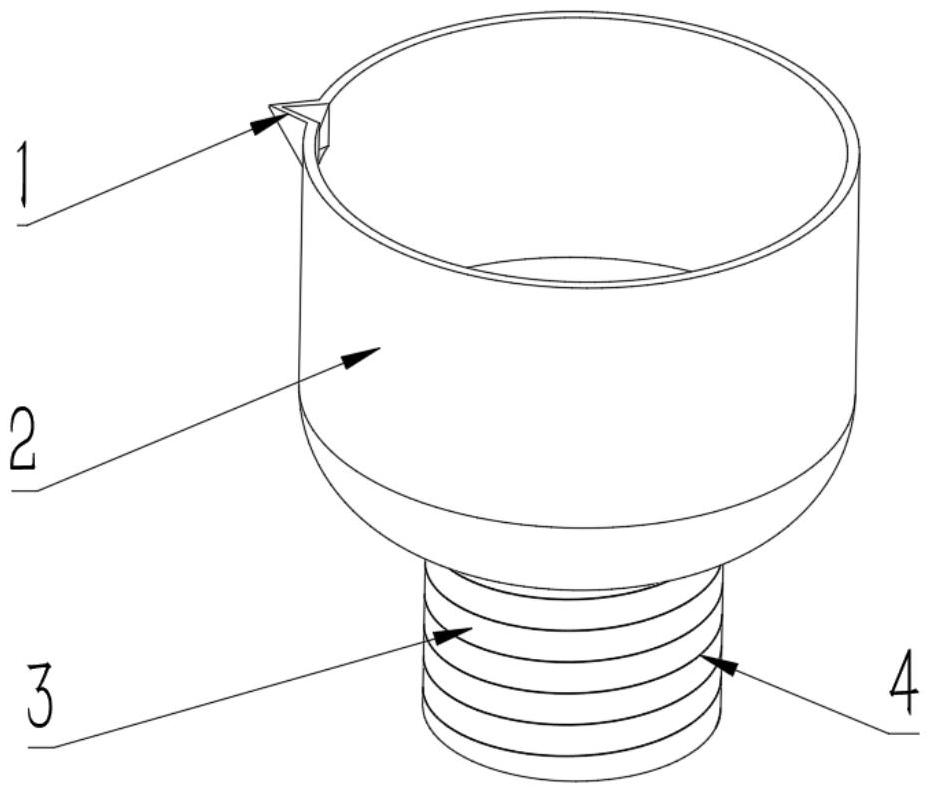

2、本实用新型是这样实现的，砂芯过滤辅助装置，包括环形连接体、出液杯和出液口，所述环形连接体与出液杯均内设空腔，且所述出液杯下端中部与环形连接体上端为一体成型，所述出液口设置在出液杯顶端一侧中部。

3、进一步，所述环形连接体侧面开设有防滑纹。

4、进一步，所述出液杯顶端设有杯盖。

5、进一步，所述出液杯顶端另一侧中部设有固定板，所述杯盖一侧中部与固定板中部通过连接轴对应转动连接。

6、进一步，所述出液杯另一侧中部设有u型扶手。

7、进一步，所述环形连接体下端外侧设有管扣。

8、进一步，所述杯盖下端外侧设有第一密封圈。

9、进一步，所述环形连接体下端内侧设有第二密封圈。

10、进一步，所述管扣一侧中部设有扳动块。

11、进一步，所述出液杯底端外侧设有倒角。

12、与现有技术相比，本实用新型通过设置一体成型的环形连接体与出液杯，使用时将环形连接体套在砂芯过滤装置的三角瓶瓶口处，可快速将砂芯过滤装置中三角瓶的滤液转移，减少外溅的滤液对人体的伤害，结构简单，操作方便，同时减少了滤液的浪费。

技术特征：

1.砂芯过滤辅助装置，其特征在于，包括环形连接体、出液杯和出液口，所述环形连接体与出液杯均内设空腔，且所述出液杯下端中部与环形连接体上端为一体成型，所述出液口设置在出液杯顶端一侧中部。

2.根据权利要求1所述的砂芯过滤辅助装置，其特征在于，所述环形连接体侧面开设有防滑纹。

3.根据权利要求2所述的砂芯过滤辅助装置，其特征在于，所述出液杯顶端设有杯盖。

4.根据权利要求3所述的砂芯过滤辅助装置，其特征在于，所述出液杯顶端另一侧中部设有固定板，所述杯盖一侧中部与固定板中部通过连接轴对应转动连接。

5.根据权利要求4所述的砂芯过滤辅助装置，其特征在于，所述出液杯另一侧中部设有u型扶手。

6.根据权利要求5所述的砂芯过滤辅助装置，其特征在于，所述环形连接体下端外侧设有管扣。

7.根据权利要求6所述的砂芯过滤辅助装置，其特征在于，所述杯盖下端外侧设有第一密封圈。

8.根据权利要求7所述的砂芯过滤辅助装置，其特征在于，所述环形连接体下端内侧设有第二密封圈。

9.根据权利要求8所述的砂芯过滤辅助装置，其特征在于，所述管扣一侧中部设有扳动块。

10.根据权利要求9所述的砂芯过滤辅助装置，其特征在于，所述出液杯底端外侧设有倒角。

技术总结
本技术专利涉及抽滤装置的技术领域，具体涉及砂芯过滤辅助装置，包括环形连接体、出液杯和出液口，所述环形连接体与出液杯均内设空腔，且所述出液杯下端中部与环形连接体上端为一体成型，所述出液口设置在出液杯顶端一侧中部。通过设置一体成型的环形连接体与出液杯，使用时将环形连接体套在砂芯过滤装置的三角瓶瓶口处，可快速将砂芯过滤装置中三角瓶的滤液转移，减少外溅的滤液对人体的伤害，结构简单，操作方便，同时减少了滤液的浪费。

技术研发人员：李显华,尚金霞,钟啸
受保护的技术使用者：威海拓展纤维有限公司
技术研发日：20231013
技术公布日：2024/6/11
