一种铸造砂箱转运装置的制作方法

本技术涉及砂箱，具体为一种铸造砂箱转运装置。

背景技术：

1、砂箱在铸造领域应用非常广泛，实际生产中经常需要对制作完成的砂箱进行转运操作。转运过程中需要将砂箱移动至转运设备上，砂箱重量一般都较大直接搬运会非常不方便。

2、砂箱在进行转运的过程中，由于砂箱振动状态较难控制，即很难保证砂箱轻缓的从固定板上平稳在装置进行放置，从而使得砂箱可能因为转运造成脱落从而造成损害。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种铸造砂箱转运装置，解决了砂箱在进行转运的过程中，由于砂箱振动状态较难控制，即很难保证砂箱轻缓的从固定板上平稳在装置进行放置，从而使得砂箱可能因为转运造成脱落从而造成损害问题。

3、(二)技术方案

4、为实现以上目的，本实用新型通过以下技术方案予以实现：一种铸造砂箱转运装置，包括底板，所述底板的上端固定连接有四个放置板，所述底板的上端固定连接有固定板，所述固定板的上端开设有放置槽，所述放置槽的内部滑动连接有移动板，所述放置槽的内部连接有四个弹簧，四个所述弹簧的上端均与移动板的下端相连接，所述移动板的内部固定连接有压板，四个所述放置板均与固定板之间贴合。

5、优选的，所述底板的左右两侧均活动铰接有滑动板。

6、优选的，所述底板的下端固定连接有四个支撑腿，四个所述支撑腿的下端均固定连接有万向轮。

7、优选的，两个所述滑动板的上端均固定连接有连接柱，位于相对侧的两个所述放置板的上端均固定连接有卡板，两个所述卡板的上端均开设有卡槽，两个所述连接柱的上端均转动连接有转动板，两个所述转动板分别与两个卡槽之间相配合。

8、优选的，所述放置槽的内部连接有两个伸缩杆，两个所述伸缩杆的上端均与移动板的下端相连接。

9、优选的，所述移动板的左端固定连接有推动板。

10、有益效果

11、本实用新型提供了一种铸造砂箱转运装置。具备以下有益效果：

12、当需要对砂箱进行转运时，通过砂箱在底板上进行放置，通过移动板进行移动，使得移动板在放置槽的内部进行移动，通过弹簧的反作用力使得移动板进行移动，并通过压板对放置在底板上的砂箱进行固定，从而更好的对砂箱进行转运。

技术特征：

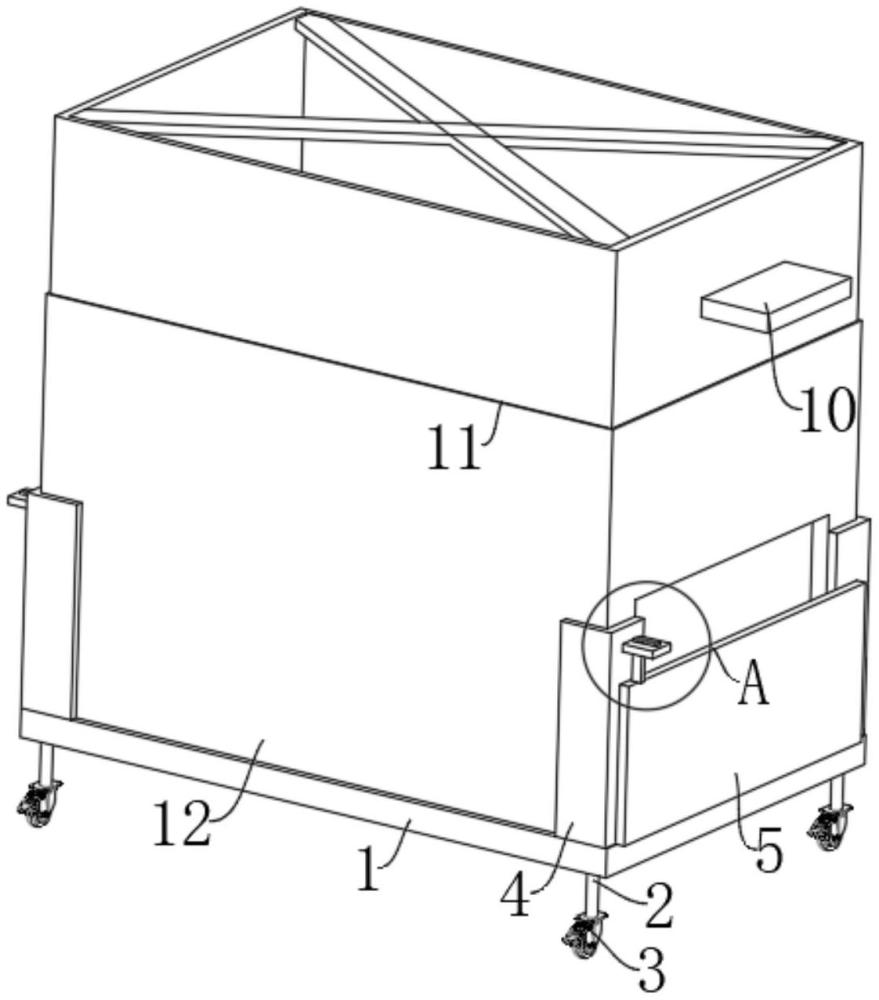

1.一种铸造砂箱转运装置，包括用于对砂箱进行放置的底板(1)，其特征在于：所述底板(1)的上端固定连接有四个放置板(4)，所述底板(1)的上端固定连接有固定板(12)，所述固定板(12)的上端开设有放置槽(11)，所述放置槽(11)的内部滑动连接有移动板(14)，所述放置槽(11)的内部连接有四个弹簧(13)，四个所述弹簧(13)的上端均与移动板(14)的下端相连接，所述移动板(14)的内部固定连接有压板(15)，四个所述放置板(4)均与固定板(12)之间贴合。

2.根据权利要求1所述的一种铸造砂箱转运装置，其特征在于：所述底板(1)的左右两侧均活动铰接有滑动板(5)。

3.根据权利要求1所述的一种铸造砂箱转运装置，其特征在于：所述底板(1)的下端固定连接有四个支撑腿(2)，四个所述支撑腿(2)的下端均固定连接有万向轮(3)。

4.根据权利要求2所述的一种铸造砂箱转运装置，其特征在于：两个所述滑动板(5)的上端均固定连接有连接柱(6)，位于相对侧的两个所述放置板(4)的上端均固定连接有卡板(7)，两个所述卡板(7)的上端均开设有卡槽(8)，两个所述连接柱(6)的上端均转动连接有转动板(9)，两个所述转动板(9)分别与两个卡槽(8)之间相配合。

5.根据权利要求1所述的一种铸造砂箱转运装置，其特征在于：所述放置槽(11)的内部连接有两个伸缩杆(16)，两个所述伸缩杆(16)的上端均与移动板(14)的下端相连接。

6.根据权利要求1所述的一种铸造砂箱转运装置，其特征在于：所述移动板(14)的左端固定连接有推动板(10)。

技术总结
本技术公开了一种铸造砂箱转运装置，涉及砂箱技术领域，该铸造砂箱转运装置，包括底板，底板的上端固定连接有四个放置板，底板的上端固定连接有固定板，固定板的上端开设有放置槽，放置槽的内部滑动连接有移动板，放置槽的内部连接有四个弹簧，四个弹簧的上端均与移动板的下端相连接，移动板的内部固定连接有压板，四个放置板均与固定板之间贴合，通过弹簧的反作用力使得移动板进行移动，并通过压板对放置在底板上的砂箱进行固定，从而更好的对砂箱进行转运。

技术研发人员：李雄
受保护的技术使用者：广东巨人机械制造有限公司
技术研发日：20231018
技术公布日：2024/9/2
