一种光伏玻璃用磨边装置的制作方法

本技术涉及光伏玻璃加工，具体为一种光伏玻璃用磨边装置。

背景技术：

1、光伏玻璃在生产时需要根据生产所需尺寸进行切割，而切割后需要对玻璃边进行打磨，在打磨时就需要使用到一种光伏玻璃用磨边装置。

2、现有技术公告号cn214519311u专利文献中公开了玻璃磨边装置，该实用新型包括放置槽、定位机构以及磨边机构；所述放置槽具有用于放置玻璃的放置区域，所述放置区域的形状与玻璃的形状相匹配；所述定位机构包括定位压板，所述定位压板位于所述放置区域的上方并配置为能够靠近和远离所述放置区域；所述磨边机构包括磨砂轮，所述磨砂轮位于所述放置区域的侧面并配置为能够沿所述放置区域的边沿移动。

3、但是由于现有技术公告号cn214519311u专利技术在使用时的清洁除尘能力不佳，导致其在实际使用过程中，不便于及时有效地将打磨时产生的粉尘进行清洁除尘作业，打磨后还需手动进行清洁，增加劳动量，且不便于进行降尘作业，影响加工环境安全性。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种光伏玻璃用磨边装置，以解决上述背景技术中提出现有技术不便于将打磨时产生的粉尘进行清洁除尘作业的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种光伏玻璃用磨边装置，包括主体机构、调节磨边机构和支撑定位机构，所述调节磨边机构位于主体机构的上方，所述支撑定位机构位于主体机构的下方，所述主体机构包括承重底板、储尘箱体、吸风机、可调吸风管、输尘管、密封门和过滤透气网板，所述储尘箱体固定安装在承重底板的上端，所述吸风机固定安装在储尘箱体的左端，所述可调吸风管固定安装在吸风机左端的上端，所述输尘管固定安装在吸风机的前端，所述输尘管延伸至储尘箱体的内部，所述密封门活动安装在储尘箱体的前端，所述过滤透气网板固定安装在密封门的前端，通过对吸风机和可调吸风管的安装，可以将粉尘吸入储尘箱体内，便于对粉尘进行清洁降尘作业。

5、优选的，所述调节磨边机构包括工作台面、支撑架、支撑横板、安装槽、传动电机、丝杆、活动盘、定位螺母、电动推杆、推动杆、驱动电机和磨边辊，所述工作台面活动安装在承重底板的上方，所述支撑架固定安装在工作台面上端的左右两端，所述支撑横板固定安装在支撑架的上端，所述安装槽固定设置在支撑横板的下端，通过对安装槽的设置，实现了便于对定位螺母进行限位的作用。

6、优选的，所述传动电机固定安装在安装槽内端的右端，所述丝杆固定安装在传动电机左端的传动端，所述活动盘固定安装在安装槽内端的左端，所述丝杆的左端转动连接活动盘，所述定位螺母螺纹连接在丝杆的外端，通过对传动电机的安装，实现了便于带动丝杆进行转动，且通过丝杆带动定位螺母进行位置移动，从而调节磨边辊的使用位置。

7、优选的，所述电动推杆固定安装在定位螺母的下端，所述推动杆固定安装在电动推杆下端的传动端，所述驱动电机固定安装在推动杆的下端，所述磨边辊固定安装在驱动电机下端的传动端，通过对电动推杆和推动杆的安装，实现了便于调节磨边辊使用高度，通过驱动电机带动磨边辊进行转动，对玻璃进行磨边作业。

8、优选的，所述支撑定位机构包括支撑立柱、支撑脚、支撑连接板、液压缸、液压推杆、橡胶压板和橡胶垫板，所述支撑立柱固定安装在承重底板的上端，所述支撑立柱固定连接至工作台面的下端，所述支撑脚固定安装在承重底板的下端，通过对支撑立柱和支撑脚的安装，实现了便于将该装置进行稳定支撑放置的作用。

9、优选的，所述支撑连接板固定安装在支撑横板的前端，所述液压缸固定安装在支撑连接板的下端，所述液压推杆固定安装在液压缸下端的传动端，所述橡胶压板固定安装在液压推杆的下端，所述橡胶垫板固定安装在工作台面的上端，通过对液压缸和液压推杆的安装，实现了便于调节橡胶压板使用高度，便于对玻璃进行压紧固定的作用。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该光伏玻璃用磨边装置，通过对主体机构的安装，使得本实用新型的除尘能力有所提升，在实际使用过程中，可以快速有效地将磨边时产生的粉尘进行清洁降尘作业，提高了该光伏玻璃用磨边装置的使用效率；

12、2、该光伏玻璃用磨边装置，通过对调节磨边机构的安装，使得本实用新型的调节磨边能力有所提升，在实际使用过程中，可以便捷地对不同宽度的玻璃进行磨边作业，提高了该光伏玻璃用磨边装置的价格效率；

13、3、该光伏玻璃用磨边装置，通过对支撑定位机构的安装，使得本实用新型的支撑以及定位能力有所提升，在实际使用过程中，可以便捷地将该装置进行稳定放置支撑，且便于对玻璃进行定位，不易在打磨时出现位移的情况，提高了该光伏玻璃用磨边装置的使用稳定性。

技术特征：

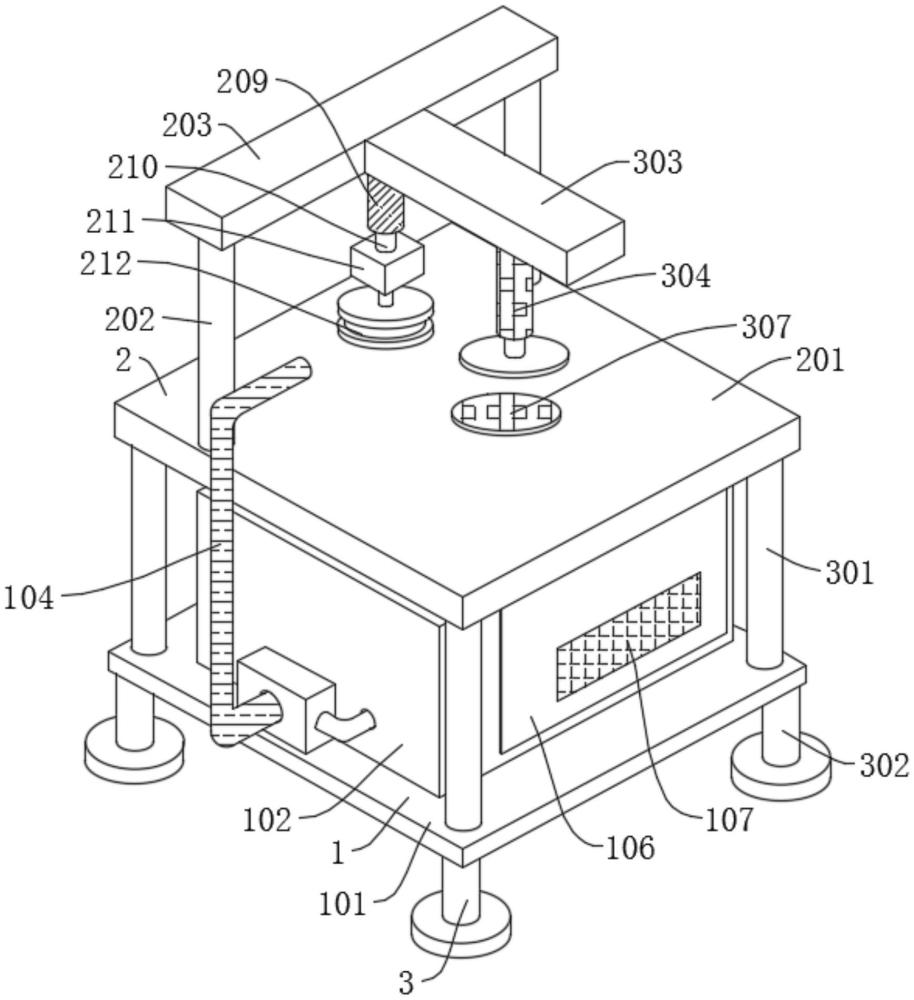

1.一种光伏玻璃用磨边装置，包括主体机构(1)、调节磨边机构(2)和支撑定位机构(3)，其特征在于：所述调节磨边机构(2)位于主体机构(1)的上方，所述支撑定位机构(3)位于主体机构(1)的下方，所述主体机构(1)包括承重底板(101)、储尘箱体(102)、吸风机(103)、可调吸风管(104)、输尘管(105)、密封门(106)和过滤透气网板(107)，所述储尘箱体(102)固定安装在承重底板(101)的上端，所述吸风机(103)固定安装在储尘箱体(102)的左端，所述可调吸风管(104)固定安装在吸风机(103)左端的上端，所述输尘管(105)固定安装在吸风机(103)的前端，所述输尘管(105)延伸至储尘箱体(102)的内部，所述密封门(106)活动安装在储尘箱体(102)的前端，所述过滤透气网板(107)固定安装在密封门(106)的前端。

2.根据权利要求1所述的一种光伏玻璃用磨边装置，其特征在于：所述调节磨边机构(2)包括工作台面(201)、支撑架(202)、支撑横板(203)、安装槽(204)、传动电机(205)、丝杆(206)、活动盘(207)、定位螺母(208)、电动推杆(209)、推动杆(210)、驱动电机(211)和磨边辊(212)，所述工作台面(201)活动安装在承重底板(101)的上方，所述支撑架(202)固定安装在工作台面(201)上端的左右两端，所述支撑横板(203)固定安装在支撑架(202)的上端，所述安装槽(204)固定设置在支撑横板(203)的下端。

3.根据权利要求2所述的一种光伏玻璃用磨边装置，其特征在于：所述传动电机(205)固定安装在安装槽(204)内端的右端，所述丝杆(206)固定安装在传动电机(205)左端的传动端，所述活动盘(207)固定安装在安装槽(204)内端的左端，所述丝杆(206)的左端转动连接活动盘(207)，所述定位螺母(208)螺纹连接在丝杆(206)的外端。

4.根据权利要求3所述的一种光伏玻璃用磨边装置，其特征在于：所述电动推杆(209)固定安装在定位螺母(208)的下端，所述推动杆(210)固定安装在电动推杆(209)下端的传动端，所述驱动电机(211)固定安装在推动杆(210)的下端，所述磨边辊(212)固定安装在驱动电机(211)下端的传动端。

5.根据权利要求4所述的一种光伏玻璃用磨边装置，其特征在于：所述支撑定位机构(3)包括支撑立柱(301)、支撑脚(302)、支撑连接板(303)、液压缸(304)、液压推杆(305)、橡胶压板(306)和橡胶垫板(307)，所述支撑立柱(301)固定安装在承重底板(101)的上端，所述支撑立柱(301)固定连接至工作台面(201)的下端，所述支撑脚(302)固定安装在承重底板(101)的下端。

6.根据权利要求5所述的一种光伏玻璃用磨边装置，其特征在于：所述支撑连接板(303)固定安装在支撑横板(203)的前端，所述液压缸(304)固定安装在支撑连接板(303)的下端，所述液压推杆(305)固定安装在液压缸(304)下端的传动端，所述橡胶压板(306)固定安装在液压推杆(305)的下端，所述橡胶垫板(307)固定安装在工作台面(201)的上端。

技术总结
本技术涉及光伏玻璃加工技术领域，且公开了一种光伏玻璃用磨边装置，包括主体机构、调节磨边机构和支撑定位机构，所述调节磨边机构位于主体机构的上方，所述支撑定位机构位于主体机构的下方，所述主体机构包括承重底板、储尘箱体、吸风机、可调吸风管、输尘管和密封门，所述储尘箱体固定安装在承重底板的上端，所述吸风机固定安装在储尘箱体的左端，所述可调吸风管固定安装在吸风机左端的上端，所述输尘管固定安装在吸风机的前端。该光伏玻璃用磨边装置，通过对主体机构的安装，使得本技术的除尘能力有所提升，在实际使用过程中，可以快速有效地将磨边时产生的粉尘进行清洁降尘作业，提高了该光伏玻璃用磨边装置的使用效率。

技术研发人员：谷建新,安陈
受保护的技术使用者：连云港荣发新能源科技有限公司
技术研发日：20231124
技术公布日：2024/8/13
