一种带有回收过滤功能的玻璃水刀切割机的制作方法

本申请属于水刀切割机，具体为一种带有回收过滤功能的玻璃水刀切割机。

背景技术：

1、水刀切割机是利用超高压水射流进行冷态切割的切割设备，主要由高压泵、数控加工平台、喷射切割头、供砂系统和冷却系统组成，在金属板材和玻璃板材的切割中有着较为广泛的应用，由于其切缝较小且操作方便，深受广大工厂企业的青睐。

2、如公告号为cn204400816u的专利中公开了一种玻璃水刀切割机，包括底座、旋转装置、机架及固定在机架上的切割具，旋转装置设置在底座的上表面，机架固定在底座两侧，所述旋转装置包括平台板、平台板上设置有工作台，工作台沿着两个滑移轨道相对平台板移动，工作台上设置有旋转台，旋转台上固定有切割台，切割台上搁置玻璃，旋转台转动带动切割台上的玻璃转动；机架的顶杆中央设置有连接柱，连接柱的底部固定有切割具固定台，切割具固定台上固定有切割具，连接柱的中心为穿透孔，激光器发出的定位光通过反光器反射后经穿透孔投射在玻璃的表面。通过旋转操作台的方式实现设定图案的玻璃切割，整个切割机结构简单，操作方便，切割效果好。

3、但是该设备没有安装用于将切割完成后产生的废水进行过滤的组件，无法对废水进行回收利用，导致不必要的水资源浪费。

技术实现思路

1、本申请的目的在于：为了解决上述提出的该设备没有安装用于将切割完成后产生的废水进行过滤的组件，无法对废水进行回收利用，导致不必要的水资源浪费问题，提供一种带有回收过滤功能的玻璃水刀切割机。

2、本申请采用的技术方案如下：包括过滤箱，所述过滤箱的内部固定安装有多个隔板，所述隔板的同一内侧之间固定安装有滤板安装座，所述滤板安装座的上表面设置有滤水板，所述滤水板的上表面固定安装有多个挡块，所述隔板的后部上端设置有过滤网，所述隔板的后部下端设置有隔板管道。

3、通过采用上述技术方案，在过滤箱的内部固定安装多个隔板，隔板的同一内侧之间固定安装滤板安装座，滤板安装座的上表面设置滤水板，滤水板的上表面固定安装有多个挡块，隔板的后部上端设置过滤网，隔板的后部下端设置隔板管道，过滤箱的内部用于容纳过滤废水所需要的组件，隔板则对过滤箱内部的组件进行支撑，滤板安装座则为滤水板的安装提供位置，滤水板可以没有杂物的废水向下方排出，挡块则能够阻拦废水内部当中的杂物，过滤网则对最后未被挡块阻拦的细小杂物进行过滤，隔板管道则将滤水板过滤后的水引导向过滤箱的外部方向流动，通过在该设备安装用于将切割完成后产生的废水进行过滤的组件，从而实现对废水进行回收利用，尽量避免不必要的水资源浪费。

4、在一优选的实施方式中，所述过滤箱的上表面固定安装有切割机机体，所述切割机机体的左右两侧铰接安装有入料门。

5、通过采用上述技术方案，使用过滤箱的上表面固定安装切割机机体，切割机机体的左右两侧铰接安装入料门，切割机机体的内部可以容纳对玻璃进行切割的部分设备，入料门则方便需要切割的玻璃进出切割机机体的内部。

6、在一优选的实施方式中，所述切割机机体的前侧外表面开设有防护玻璃，所述过滤箱的前侧外表面连接安装有控制台，所述切割机机体的下表面四周固定安装有装置立柱。

7、通过采用上述技术方案，在切割机机体的前侧外表面开设防护玻璃，过滤箱的前侧外表面连接安装控制台，切割机机体的下表面四周固定安装装置立柱，防护玻璃可以方便工作人员对切割机机体内部的情况进行观察，控制台则能够对查看与控制装置的整体与参数，装置立柱用于将切割机机体及其整个装置支撑起来。

8、在一优选的实施方式中，所述过滤箱的左侧外表面铰接安装有检修门，所述检修门的外表面设置有活动插销。

9、通过采用上述技术方案，使用过滤箱的左侧外表面铰接安装检修门，检修门的外表面设置活动插销，打开检修门即可对过滤箱内部的部件进行检修，且检修门的周围设置有密封圈，防止过滤箱内部的水渗出，活动插销则防止检修门被误触打开。

10、在一优选的实施方式中，所述过滤箱的后端外表面连接安装有三通管道，所述三通管道的外表面固定安装有多个阀门。

11、通过采用上述技术方案，在过滤箱的后端外表面连接安装三通管道，三通管道的外表面固定安装有多个阀门，三通管道可以引导被过滤箱过滤完成的水是否继续利用其完成玻璃的切割，或者把水源应用至其他需要水源的设备，阀门则控制相对应方向的管道开关，从而达成控制水流方向的目的。

12、在一优选的实施方式中，所述阀门的上端连接安装有水泵，所述切割机机体与水泵之间连接安装有输入管道。

13、通过采用上述技术方案，使用阀门的上端连接安装水泵，切割机机体与水泵之间连接安装有输入管道，水泵可以对进行切割的水源进行加压，输入管道能够将加压后的水输送至切割机机体的内部。

14、在一优选的实施方式中，所述输入管道的上端底部贯穿切割机机体连接安装有伸缩软管，所述切割机机体的内部上端固定安装有多个高压水枪滑轨。

15、通过采用上述技术方案，在输入管道的上端底部贯穿切割机机体连接安装伸缩软管，切割机机体的内部上端固定安装有多个高压水枪滑轨，伸缩软管用于把输入管道输送过来的水移动至切割组件当中，且伸缩软管随着切割组件的移动而移动，高压水枪滑轨可以限制切割组件的活动范围。

16、在一优选的实施方式中，所述高压水枪滑轨同一内侧之间贴合安装有高压水枪喷头，所述过滤箱的内部下端固定安装有玻璃放置台。

17、通过采用上述技术方案，使用高压水枪滑轨同一内侧之间贴合安装高压水枪喷头，过滤箱的内部下端固定安装玻璃放置台，高压水枪喷头的内部设置有电机，可以使其在高压水枪滑轨的范围内移动，玻璃放置台则能够放置需要加工的玻璃。

18、综上所述，由于采用了上述技术方案，本申请的有益效果是：

19、本申请中，在过滤箱的内部固定安装多个隔板，隔板的同一内侧之间固定安装滤板安装座，滤板安装座的上表面设置滤水板，滤水板的上表面固定安装有多个挡块，隔板的后部上端设置过滤网，隔板的后部下端设置隔板管道，过滤箱的内部用于容纳过滤废水所需要的组件，隔板则对过滤箱内部的组件进行支撑，滤板安装座则为滤水板的安装提供位置，滤水板可以没有杂物的废水向下方排出，挡块则能够阻拦废水内部当中的杂物，过滤网则对最后未被挡块阻拦的细小杂物进行过滤，隔板管道则将滤水板过滤后的水引导向过滤箱的外部方向流动，通过在该设备安装用于将切割完成后产生的废水进行过滤的组件，从而实现对废水进行回收利用，尽量避免不必要的水资源浪费。

技术特征：

1.一种带有回收过滤功能的玻璃水刀切割机，包括过滤箱(1)，其特征在于：所述过滤箱(1)的内部固定安装有多个隔板(2)，所述隔板(2)的同一内侧之间固定安装有滤板安装座(3)，所述滤板安装座(3)的上表面设置有滤水板(4)，所述滤水板(4)的上表面固定安装有多个挡块(5)，所述隔板(2)的后部上端设置有过滤网(6)，所述隔板(2)的后部下端设置有隔板管道(7)。

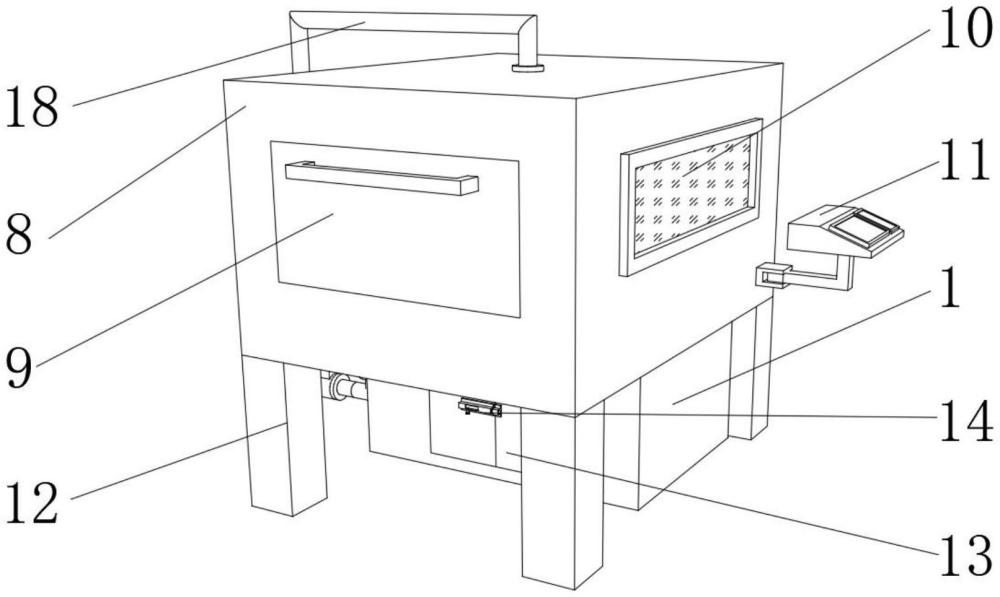

2.如权利要求1所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述过滤箱(1)的上表面固定安装有切割机机体(8)，所述切割机机体(8)的左右两侧铰接安装有入料门(9)。

3.如权利要求2所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述切割机机体(8)的前侧外表面开设有防护玻璃(10)，所述过滤箱(1)的前侧外表面连接安装有控制台(11)，所述切割机机体(8)的下表面四周固定安装有装置立柱(12)。

4.如权利要求1所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述过滤箱(1)的左侧外表面铰接安装有检修门(13)，所述检修门(13)的外表面设置有活动插销(14)。

5.如权利要求3所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述过滤箱(1)的后端外表面连接安装有三通管道(15)，所述三通管道(15)的外表面固定安装有多个阀门(16)。

6.如权利要求5所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述阀门(16)的上端连接安装有水泵(17)，所述切割机机体(8)与水泵(17)之间连接安装有输入管道(18)。

7.如权利要求6所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述输入管道(18)的上端底部贯穿切割机机体(8)连接安装有伸缩软管(19)，所述切割机机体(8)的内部上端固定安装有多个高压水枪滑轨(20)。

8.如权利要求7所述的一种带有回收过滤功能的玻璃水刀切割机，其特征在于：所述高压水枪滑轨(20)同一内侧之间贴合安装有高压水枪喷头(21)，所述过滤箱(1)的内部下端固定安装有玻璃放置台(22)。

技术总结
本申请涉及水刀切割机领域，公开了一种带有回收过滤功能的玻璃水刀切割机。本申请中，使用过滤箱的内部用于容纳过滤废水所需要的组件，隔板则对过滤箱内部的组件进行支撑，滤板安装座则为滤水板的安装提供位置，滤水板可以没有杂物的废水向下方排出，挡块则能够阻拦废水内部当中的杂物，过滤网则对最后未被挡块阻拦的细小杂物进行过滤，隔板管道则将滤水板过滤后的水引导向过滤箱的外部方向流动，通过在该设备安装用于将切割完成后产生的废水进行过滤的组件，从而实现对废水进行回收利用，尽量避免不必要的水资源浪费。

技术研发人员：胡毅,陈锦辉,陈荣立
受保护的技术使用者：佛山市毅创玻璃制品有限公司
技术研发日：20231129
技术公布日：2024/8/20
