一种用于弧形件热处理固定工装的制作方法

本技术涉及变形工装，具体为一种用于弧形件热处理固定工装。

背景技术：

1、热处理是指金属材料在固态下，通过加热、保温和冷却的手段，改变材料表面或内部的化学成分与组织，获得所需性能的一种金属热加工工艺，热处理是将金属材料放在一定的介质内加热、保温、冷却，通过改变材料表面或内部的金相组织结构，来控制其性能的一种工艺。

2、专利号：cn110699536a提供了一种用于u型件热处理的防变形工装，包括活动卡持件、支撑底座、左侧板以及右侧板，所述底座支架设为∩形结构或u形结构；所述活动卡持件通过调节装置可调节式设置在所述底座支架的∩形或u形连接部位的外侧；所述左侧板以及所述右侧板分别通过调节装置设置在所述底座支架的左外侧以及右外侧。本发明的工作原理：u型件倒装于支撑底座上，且u型件的底部与支撑底座上表面相贴合，u型件的左侧内壁与支撑底座的左侧外壁相贴合，右侧板置于u型件内，并通过调节u型件与支撑底座之间的调节装置，使u型件的右侧内壁与右侧板的外壁相贴合但不顶死，通过将u型件的三面均进行固定，以控制u型件在热处理过程中的变形量。

3、然而，该用于弧形件热处理固定工装在使用的过程中存在以下的问题：传统的防变形工装夹持时，对不同弧形位置夹紧，而角度调整不便，使得夹持稳定不高，实用性不高。

技术实现思路

1、本实用新型的目的在于提供一种用于弧形件热处理固定工装，以解决上述背景技术中提出的相关问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于弧形件热处理固定工装，包括固定架、定位槽、定位块和支架，所述支架的内部之间安装有固定架，且固定架的内部开设有定位槽，所述固定架的外壁套设有活动架，且活动架的内部开设有定位螺纹槽，所述活动架顶端的两侧安装有定位块，且定位块的内壁之间设置有u型件本体，所述定位块内壁设置有用于夹持所述u型件本体位置的限位机构。

3、本技术方案提供的一种用于弧形件热处理固定工装，所述定位螺纹槽的内部设置有螺杆，且螺杆贯穿活动架并插入定位槽的内部。

4、本技术方案提供的一种用于弧形件热处理固定工装，所述限位机构包括第一弧形槽和第一固定滚珠，所述定位块的一侧开设有第一弧形槽，且第一弧形槽的内部设置有第一固定滚珠，所述第一弧形槽的内部设置有半圆形移动块，且半圆形移动块的内部开设有第二弧形槽。

5、本技术方案提供的一种用于弧形件热处理固定工装，所述第二弧形槽的外壁设置有多个第二固滚珠，所述第二弧形槽的内部设置有半圆形安装块，且半圆形安装块外壁与第二弧形槽的内壁相适配。

6、本技术方案提供的一种用于弧形件热处理固定工装，所述半圆形安装块的外壁安装有三角橡胶块。

7、与现有技术相比，本实用新型提供了一种用于弧形件热处理固定工装，具备以下有益效果：

8、1、本实用新型通过半圆形安装块带动三角橡胶块与u型件本体外壁相贴合，同时半圆形移动块在第一弧形槽内滑动，进而对不同角度的u型件本体位置夹持，该结构便于对不同弧形角度的u型件本体夹持。

9、2、本实用新型通过移动活动架在固定架内左右位置，然后便于对u型件本体位置夹持，进而对u型件本体位置对定位块处固定。

技术特征：

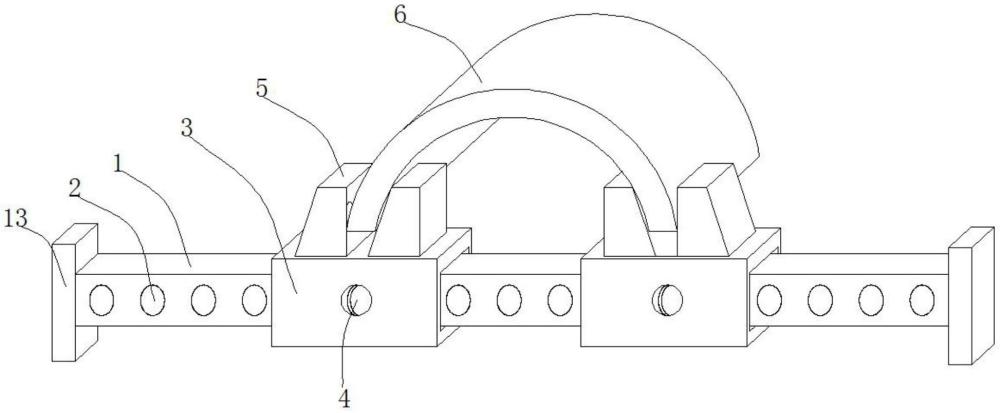

1.一种用于弧形件热处理固定工装，包括固定架(1)、定位槽(2)、定位块(5)和支架(13)，其特征在于：所述支架(13)的内部之间安装有固定架(1)，且固定架(1)的内部开设有定位槽(2)，所述固定架(1)的外壁套设有活动架(3)，且活动架(3)的内部开设有定位螺纹槽(4)，所述活动架(3)顶端的两侧安装有定位块(5)，且定位块(5)的内壁之间设置有u型件本体(6)，所述定位块(5)内壁设置有用于夹持所述u型件本体(6)位置的限位机构。

2.根据权利要求1所述的一种用于弧形件热处理固定工装，其特征在于：所述定位螺纹槽(4)的内部设置有螺杆，且螺杆贯穿活动架(3)并插入定位槽(2)的内部。

3.根据权利要求1所述的一种用于弧形件热处理固定工装，其特征在于：所述限位机构包括第一弧形槽(7)和第一固定滚珠(8)，所述定位块(5)的一侧开设有第一弧形槽(7)，且第一弧形槽(7)的内部设置有第一固定滚珠(8)，所述第一弧形槽(7)的内部设置有半圆形移动块(9)，且半圆形移动块(9)的内部开设有第二弧形槽(10)。

4.根据权利要求3所述的一种用于弧形件热处理固定工装，其特征在于：所述第二弧形槽(10)的外壁设置有多个第二固滚珠(12)，所述第二弧形槽(10)的内部设置有半圆形安装块(11)，且半圆形安装块(11)外壁与第二弧形槽(10)的内壁相适配。

5.根据权利要求4所述的一种用于弧形件热处理固定工装，其特征在于：所述半圆形安装块(11)的外壁安装有三角橡胶块。

技术总结
本技术公开了一种用于弧形件热处理固定工装，包括固定架、定位槽、定位块和支架，所述支架的内部之间安装有固定架，且固定架的内部开设有定位槽，所述固定架的外壁套设有活动架，且活动架的内部开设有定位螺纹槽，所述活动架顶端的两侧安装有定位块，且定位块的内壁之间设置有U型件本体，所述定位块内壁设置有用于夹持所述U型件本体位置的限位机构，该装置通过半圆形安装块带动三角橡胶块与U型件本体外壁相贴合，同时半圆形移动块在第一弧形槽内滑动，进而对不同角度的U型件本体位置夹持，该结构便于对不同弧形角度的U型件本体夹持。

技术研发人员：沈宝祥,王朦朦,龙建周
受保护的技术使用者：安徽中体新材料科技有限公司
技术研发日：20231208
技术公布日：2024/9/2
