一种具有防护功能的磨料磨具的制作方法

本技术涉及磨料磨具，尤其涉及一种具有防护功能的磨料磨具。

背景技术：

1、磨料磨具素有工业牙齿的美称，在磨削时常用其对需加工的零件进行机械加工，而达到一定的技术要求。

2、经检索，现有技术中的磨料磨具通常为电机驱动千叶轮转动的形制，但是由于在对零件进行磨削时有部分碎屑会飞出，为了保证使用者的安全通常装配有遮罩对碎屑进行遮挡，但是遮罩为固定的，在对零件进行磨削时磨料磨具的姿态需要不断调整，且零件的形状各异，难免出现因遮罩的阻挡导致千叶轮无法有效接触零件的情况，导致现有的磨料磨具使用限制较大。

技术实现思路

1、本实用新型要解决的技术问题是提供使用限制小的一种具有防护功能的磨料磨具。

2、本实用新型为了解决上述问题，所提出的技术方案为：一种具有防护功能的磨料磨具，包括连接有电机的壳体，所述电机驱动连接有千叶轮，所述壳体上设有与千叶轮相配合的遮挡组件，所述遮挡组件包括贯穿壳体并与壳体转动连接的连接环、位于连接环底端的遮罩、与连接环相连接的滑块、贯穿滑块并与滑块滑动连接的卡接杆，所述滑块贯穿壳体并与壳体滑动连接，所述卡接杆与滑块之间设有弹簧，所述壳体上圆周设有多个与卡接杆相卡接的卡接槽。

3、作为改进，所述电机上设有与电机相连接的控制器，所述电机贯穿壳体。

4、作为改进，所述壳体上设有与滑块相滑动连接的滑槽，所述滑槽与卡接槽相连通。

5、作为改进，所述卡接杆位于滑块的上下两端，所述卡接杆纵截面呈u形。

6、作为改进，所述壳体上设有防滑套，所述防滑套为橡胶材质。

7、作为改进，所述滑槽横截面呈圆弧状，所述遮罩呈半圆状。

8、作为改进，所述壳体上设有与连接环转动连接的弧形槽。

9、本实用新型的有益效果为：本实用新型通过电机带动千叶轮转动能够对零件进行打磨，通过遮挡组件能够根据需要将遮罩布置在合适的位置，以避免遮罩妨碍千叶轮有效接触零件的情况，使用限制小。

技术特征：

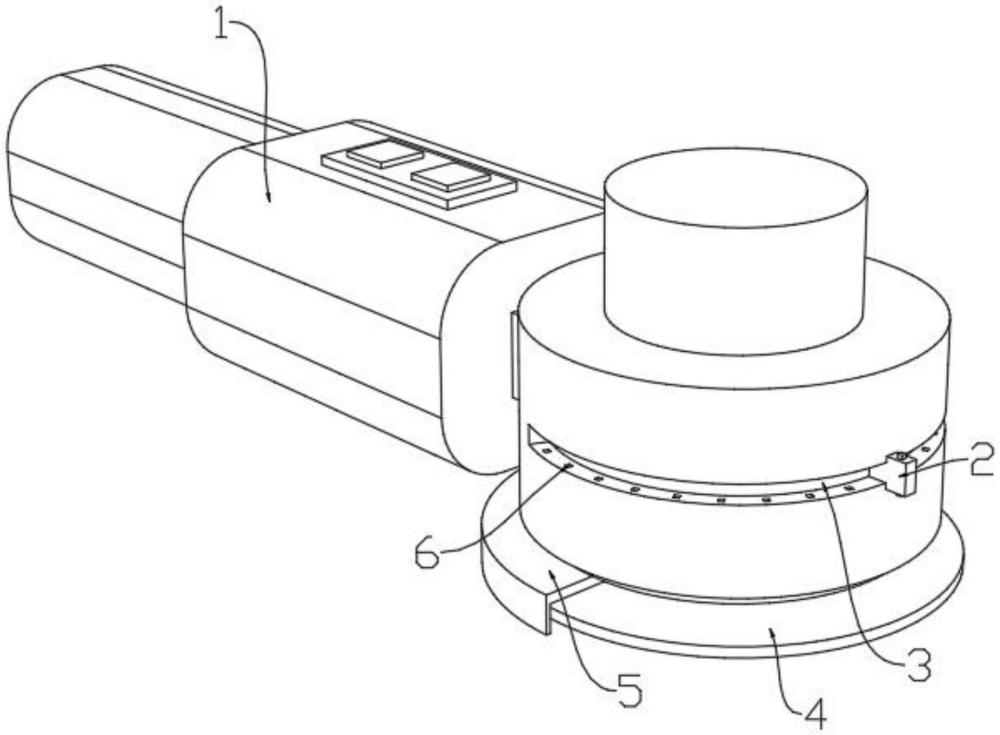

1.一种具有防护功能的磨料磨具，包括连接有电机的壳体(1)，其特征在于：所述电机驱动连接有千叶轮(4)，所述壳体(1)上设有与千叶轮(4)相配合的遮挡组件，所述遮挡组件包括贯穿壳体(1)并与壳体(1)转动连接的连接环(7)、位于连接环(7)底端的遮罩(5)、与连接环(7)相连接的滑块(2)、贯穿滑块(2)并与滑块(2)滑动连接的卡接杆(8)，所述滑块(2)贯穿壳体(1)并与壳体(1)滑动连接，所述卡接杆(8)与滑块(2)之间设有弹簧(9)，所述壳体(1)上圆周设有多个与卡接杆(8)相卡接的卡接槽(6)。

2.根据权利要求1所述的一种具有防护功能的磨料磨具，其特征在于：所述电机上设有与电机相连接的控制器，所述电机贯穿壳体(1)。

3.根据权利要求1所述的一种具有防护功能的磨料磨具，其特征在于：所述壳体(1)上设有与滑块(2)相滑动连接的滑槽(3)，所述滑槽(3)与卡接槽(6)相连通。

4.根据权利要求1所述的一种具有防护功能的磨料磨具，其特征在于：所述卡接杆(8)位于滑块(2)的上下两端，所述卡接杆(8)纵截面呈u形。

5.根据权利要求1所述的一种具有防护功能的磨料磨具，其特征在于：所述壳体(1)上设有防滑套，所述防滑套为橡胶材质。

6.根据权利要求3所述的一种具有防护功能的磨料磨具，其特征在于：所述滑槽(3)横截面呈圆弧状，所述遮罩(5)呈半圆状。

7.根据权利要求1所述的一种具有防护功能的磨料磨具，其特征在于：所述壳体(1)上设有与连接环(7)转动连接的弧形槽。

技术总结
本技术涉及磨料磨具技术领域，尤其涉及一种具有防护功能的磨料磨具。一种具有防护功能的磨料磨具，包括连接有电机的壳体，所述电机驱动连接有千叶轮，所述壳体上设有与千叶轮相配合的遮挡组件，所述遮挡组件包括贯穿壳体并与壳体转动连接的连接环、位于连接环底端的遮罩、与连接环相连接的滑块、贯穿滑块并与滑块滑动连接的卡接杆，所述滑块贯穿壳体并与壳体滑动连接，所述卡接杆与滑块之间设有弹簧，所述壳体上圆周设有多个与卡接杆相卡接的卡接槽，本技术通过电机带动千叶轮转动能够对零件进行打磨，通过遮挡组件能够根据需要将遮罩布置在合适的位置，以避免遮罩妨碍千叶轮有效接触零件的情况，使用限制小。

技术研发人员：秦玉刚
受保护的技术使用者：大连锐齿龙磨具科技有限公司
技术研发日：20240108
技术公布日：2024/9/2
