一种变压器生产用打磨机构的制作方法

本技术涉及变压器生产，具体为一种变压器生产用打磨机构。

背景技术：

1、变压器是输配电的基础设备，广泛应用于工业、农业、交通、城市社区等领域，变压器在生产时需要用到打磨机构进行加工，打磨是指来通过摩擦改变材料表面物理性能的一种加工方法。

2、现有的打磨机构在使用时不方便对打磨片进行定位，使得打磨片在快速旋转时容易发生晃动，进而导致打磨受到影响，所以现有的打磨机构无法满足人们的工作需求。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种变压器生产用打磨机构，具备定位的功能，解决了上述背景技术中的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种变压器生产用打磨机构，包括支撑座，所述支撑座的顶部固定连接有驱动电机，所述驱动电机的输出轴通过联轴器固定连接有驱动轴，所述驱动轴的一端固定连接有定位块，所述定位块的内壁活动连接有紧固螺栓，所述定位块的外壁活动连接有打磨片，所述驱动轴的外壁固定连接有支撑块，所述支撑块的外壁固定连接有复位弹簧，所述复位弹簧的一端固定连接有活动块，通过设置的支撑座、驱动电机、驱动轴、定位块、紧固螺栓、打磨片、支撑块、复位弹簧和活动块，实现了对打磨片进行定位的功能，从而防止了打磨片发生晃动导致打磨受到影响的问题，进而提高了打磨的稳定性，满足了人们的工作需求，值得进行推广使用。

5、更进一步的，所述定位块的外壁设置有凸块，且凸块沿定位块的轴向中心线呈等角度分布有若干个。

6、更进一步的，所述紧固螺栓与定位块的内壁螺纹连接，且定位块与打磨片的外壁紧密贴合。

7、更进一步的，所述打磨片的内壁开设有凹槽，且凹槽沿打磨片的轴向中心线呈等角度分布有若干个。

8、更进一步的，所述支撑块的侧视为“十”字形结构，且支撑块与驱动轴为焊接连接。

9、更进一步的，所述活动块通过复位弹簧与驱动轴构成伸缩结构，且复位弹簧等角度分布有四个。

10、更进一步的，所述活动块的中心开设有通孔，且通孔的尺寸大于定位块的尺寸。

11、更进一步的，所述活动块的外壁与打磨片的内壁相互抵接。

12、有益效果

13、与现有技术相比，本实用新型提供了一种变压器生产用打磨机构，具备以下有益效果：

14、1、该变压器生产用打磨机构，通过设置的支撑座、驱动电机、驱动轴、定位块、紧固螺栓、打磨片、支撑块、复位弹簧和活动块，实现了对打磨片进行定位的功能，从而防止了打磨片发生晃动导致打磨受到影响的问题，进而提高了打磨的稳定性，满足了人们的工作需求，值得进行推广使用。

技术特征：

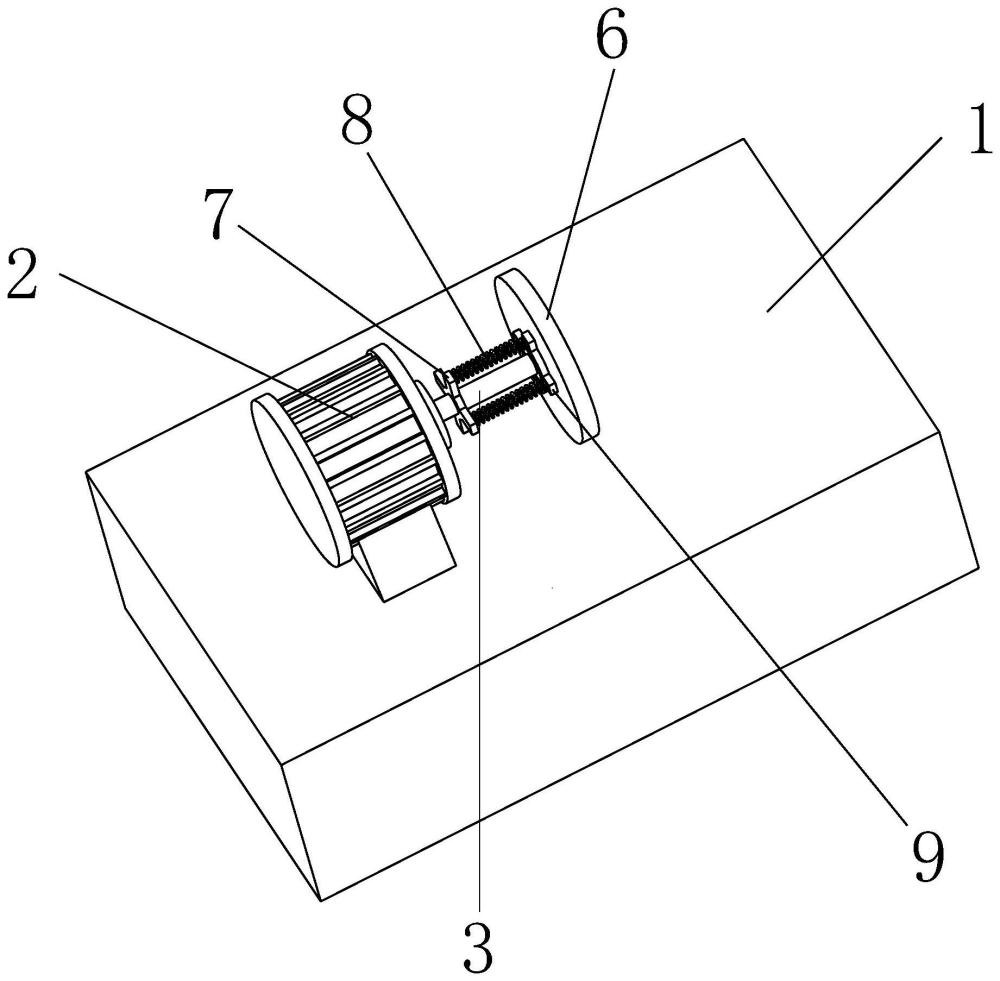

1.一种变压器生产用打磨机构，包括支撑座(1)，其特征在于：所述支撑座(1)的顶部固定连接有驱动电机(2)，所述驱动电机(2)的输出轴通过联轴器固定连接有驱动轴(3)，所述驱动轴(3)的一端固定连接有定位块(4)，所述定位块(4)的内壁活动连接有紧固螺栓(5)，所述定位块(4)的外壁活动连接有打磨片(6)，所述驱动轴(3)的外壁固定连接有支撑块(7)，所述支撑块(7)的外壁固定连接有复位弹簧(8)，所述复位弹簧(8)的一端固定连接有活动块(9)。

2.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述定位块(4)的外壁设置有凸块，且凸块沿定位块(4)的轴向中心线呈等角度分布有若干个。

3.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述紧固螺栓(5)与定位块(4)的内壁螺纹连接，且定位块(4)与打磨片(6)的外壁紧密贴合。

4.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述打磨片(6)的内壁开设有凹槽，且凹槽沿打磨片(6)的轴向中心线呈等角度分布有若干个。

5.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述支撑块(7)的侧视为“十”字形结构，且支撑块(7)与驱动轴(3)为焊接连接。

6.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述活动块(9)通过复位弹簧(8)与驱动轴(3)构成伸缩结构，且复位弹簧(8)等角度分布有四个。

7.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述活动块(9)的中心开设有通孔，且通孔的尺寸大于定位块(4)的尺寸。

8.根据权利要求1所述的一种变压器生产用打磨机构，其特征在于：所述活动块(9)的外壁与打磨片(6)的内壁相互抵接。

技术总结
本技术涉及变压器生产领域，且公开了一种变压器生产用打磨机构，包括支撑座，所述支撑座的顶部固定连接有驱动电机，所述驱动电机的输出轴通过联轴器固定连接有驱动轴，所述驱动轴的一端固定连接有定位块，所述定位块的内壁活动连接有紧固螺栓，所述定位块的外壁活动连接有打磨片，所述驱动轴的外壁固定连接有支撑块，所述支撑块的外壁固定连接有复位弹簧，所述复位弹簧的一端固定连接有活动块。该变压器生产用打磨机构，通过设置的支撑座、驱动电机、驱动轴、定位块、紧固螺栓、打磨片、支撑块、复位弹簧和活动块，实现了对打磨片进行定位的功能，从而防止了打磨片发生晃动导致打磨受到影响的问题，进而提高了打磨的稳定性。

技术研发人员：裴学毅,丰美丽,刘慧妙
受保护的技术使用者：黄山瀚为电子有限公司
技术研发日：20240315
技术公布日：2024/12/17
