一种用于减速机精密零件加工的除毛刺装置的制作方法

本技术涉及除毛刺设备，具体为一种用于减速机精密零件加工的除毛刺装置。

背景技术：

1、减速机，也被称为减速器，是一种用来降低旋转速度的机械装置，通常用于工业生产、农业机械、建筑机械等领域，减速机在生产过程中为了提高后续零件安装后的契合度，就需要对零件进行去毛刺加工，因此就会使用到除毛刺设备。

2、经检索专利公开号为cn207757366u公开了一种用于减速机精密零件加工的除毛刺装置，包括底座，底座的顶部固定连接有两个相对称的夹紧装置，底座的顶部固定连接有挡板，底座顶部的右侧固定连接有支撑板，支撑板的左侧面固定连接有导轨，底座顶部的左侧固定连接有轴承，底座顶部的左侧固定连接有第一电机，第一电机的输出轴固定连接有传动轴。该用于减速机精密零件加工的除毛刺装置，解决了手动打磨，人工所消耗的劳动力，提高了工作的效率，通过弹簧的弹力进行对不同工件的夹持，保证了工件在加工时的稳定性，避免了人手部的接触，可能对人体造成的伤害，通过固定的工件，能够保证加工的质量更高，效果更好。

3、然而该专利尚有不足，该专利在实际使用过程中当需要对定子进行除毛刺时，由于定子固定安装在夹紧装置内，因此单次只能够对定子的部分进行打磨除毛刺，加工过程中需要工作人员多次拆装定子，调整打磨位置，十分费时费力，容易影响加工效率。

4、为此，我们提出了一种用于减速机精密零件加工的除毛刺装置。

技术实现思路

1、本实用新型的目的在于提供一种用于减速机精密零件加工的除毛刺装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于减速机精密零件加工的除毛刺装置，包括底板，所述底板上固定安装有立座，所述立座内转动连接有旋转座，所述旋转座顶部固定安装有转台，所述转台内转动连接有多个连接轴，多个所述连接轴底端均固定安装有卡盘，多个所述连接轴的顶端均固定安装有托板，多个所述托板的顶端均固定安装有定位架，所述底板上位于立座的右侧固定安装有安装架，所述安装架顶端固定安装有气缸，所述气缸的输出端上固定安装有吊架，所述吊架内固定安装有第三电机，所述第三电机的输出端上固定安装有打磨辊，所述安装架内设置有滑槽，所述滑槽内转动连接有螺纹杆，所述螺纹杆上套设有升降架，所述升降架上固定安装有第四电机，所述第四电机上固定安装有卡块，多个所述卡盘的底端均设置有卡槽，所述卡块插接在卡槽内。

3、可选的，所述卡块设置为六角形，且多个所述卡槽均对应卡块设置，通过此种设计有利于本设备的使用。

4、可选的，所述旋转座的外侧套设有限位环，所述限位环转动连接在立座内，通过限位环能够对旋转座进行限位。

5、可选的，所述立座内位于旋转座的下部固定安装有第一电机，所述第一电机的输出端固定安装在旋转座上，通过第一电机带动旋转座转动有利于本设备的使用。

6、可选的，所述安装架内位于滑槽的上部固定安装有第二电机，所述第二电机的输出端固定安装在螺纹杆上，通过第二电机带动螺纹杆转动有利于本设备的使用。

7、可选的，多个所述连接轴的顶端和底端均延伸出转台外，通过此种设计有利于本设备的使用。

8、可选的，所述安装架的前端固定安装有plc控制器，通过plc控制器便于控制本设备进行工作。

9、与现有技术相比，本实用新型的有益效果是：

10、通过转台、托板、定位架、连接轴、卡盘、旋转座、第一电机、螺纹杆、升降架、第二电机、第四电机、卡块和卡槽的相互配合，能够一次性对定子的外侧进行全方位的打磨，减少操作步骤，既降低了工作人员的劳动强度，又提高了去毛刺的加工效率，同时能够利用去毛刺过程中的等待时间取放其他定子，缩短整体加工时长，适用于定子的批量生产加工。

技术特征：

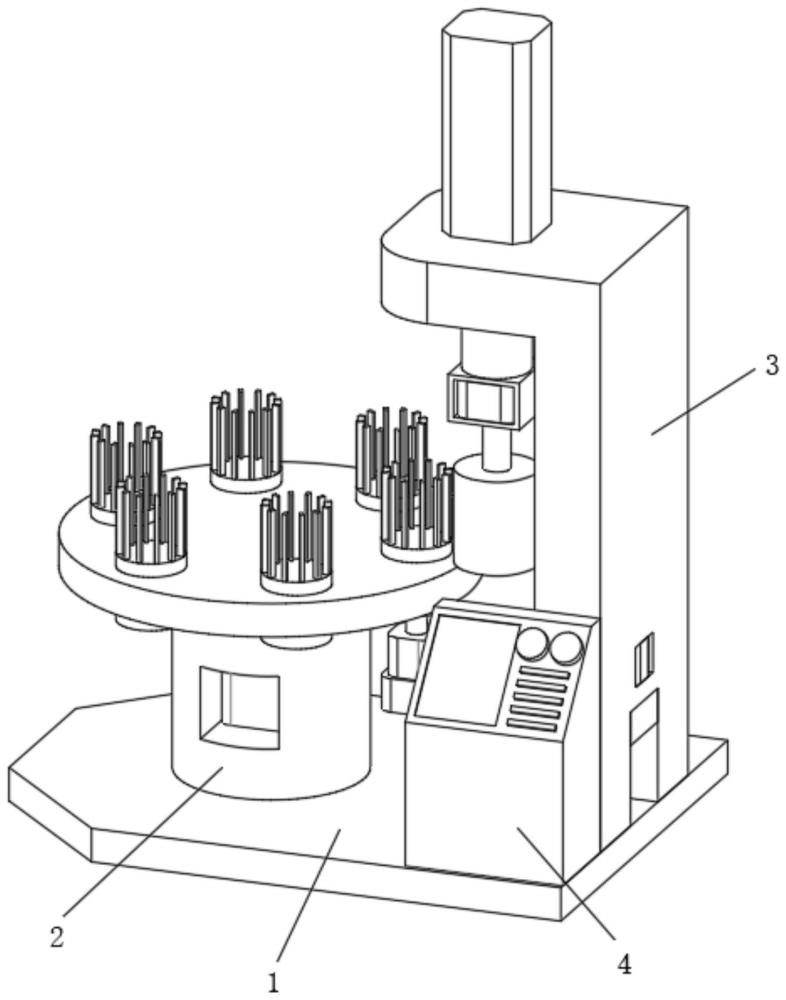

1.一种用于减速机精密零件加工的除毛刺装置，其特征在于，包括底板(1)，所述底板(1)上固定安装有立座(2)，所述立座(2)内转动连接有旋转座(10)，所述旋转座(10)顶部固定安装有转台(5)，所述转台(5)内转动连接有多个连接轴(8)，多个所述连接轴(8)底端均固定安装有卡盘(9)，多个所述连接轴(8)的顶端均固定安装有托板(6)，多个所述托板(6)的顶端均固定安装有定位架(7)，所述底板(1)上位于立座(2)的右侧固定安装有安装架(3)，所述安装架(3)顶端固定安装有气缸(20)，所述气缸(20)的输出端上固定安装有吊架(19)，所述吊架(19)内固定安装有第三电机(18)，所述第三电机(18)的输出端上固定安装有打磨辊(17)，所述安装架(3)内设置有滑槽(13)，所述滑槽(13)内转动连接有螺纹杆(14)，所述螺纹杆(14)上套设有升降架(15)，所述升降架(15)上固定安装有第四电机(21)，所述第四电机(21)上固定安装有卡块(22)，多个所述卡盘(9)的底端均设置有卡槽(23)，所述卡块(22)插接在卡槽(23)内。

2.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，所述卡块(22)设置为六角形，且多个所述卡槽(23)均对应卡块(22)设置。

3.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，所述旋转座(10)的外侧套设有限位环(11)，所述限位环(11)转动连接在立座(2)内。

4.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，所述立座(2)内位于旋转座(10)的下部固定安装有第一电机(12)，所述第一电机(12)的输出端固定安装在旋转座(10)上。

5.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，所述安装架(3)内位于滑槽(13)的上部固定安装有第二电机(16)，所述第二电机(16)的输出端固定安装在螺纹杆(14)上。

6.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，多个所述连接轴(8)的顶端和底端均延伸出转台(5)外。

7.根据权利要求1所述的一种用于减速机精密零件加工的除毛刺装置，其特征在于，所述安装架(3)的前端固定安装有plc控制器(4)。

技术总结
本技术公开了一种用于减速机精密零件加工的除毛刺装置，包括底板，底板上固定安装有立座，立座内转动连接有旋转座，旋转座顶部固定安装有转台，转台内转动连接有多个连接轴，多个连接轴底端均固定安装有卡盘，多个连接轴的顶端均固定安装有托板，多个托板的顶端均固定安装有定位架，底板上位于立座的右侧固定安装有安装架，安装架顶端固定安装有气缸，气缸的输出端上固定安装有吊架。该用于减速机精密零件加工的除毛刺装置能够一次性对定子的外侧进行全方位的打磨，减少操作步骤，既降低了工作人员的劳动强度，又提高了去毛刺的加工效率，同时能够利用去毛刺过程中的等待时间取放其他定子，缩短整体加工时长，适用于定子的批量生产加工。

技术研发人员：周梁,张伟,张燕
受保护的技术使用者：扬州泰富智造传动装备有限公司
技术研发日：20240521
技术公布日：2025/2/27
