一种玻璃钢人体模特加工用打磨设备的制作方法

本技术涉及玻璃钢人体模特加工设备领域，具体为一种玻璃钢人体模特加工用打磨设备。

背景技术：

1、在雕塑行业中，玻璃钢人物模特是一种不可缺少的模特作品，玻璃钢人物模特的意义跟其他模特有所不同，因为玻璃钢人物模特是在传统石雕的基础上发展起来的一种新式模特品种，因为其拥有的亮堂、活泼、不易污染、与现代都市相符等特点，已经逐步被群众承受，在市场上所占的份额越来越大。

2、本实用新型涉及玻璃钢人体模特加工设备领域，具体为一种人体模特加工用修边打磨装置(cn209774216u)，包括支腿和台板，台板的中部设置有圆形通孔，台板的上端面上设置有第一圆环状凹槽，第一圆环状凹槽中设置有第一保持架和第一滚珠；台板上设置有圆盘转台，圆盘转台的下端面上设置有与第一滚珠相适配的第二圆环状凹槽；圆盘转台下端面的中部设置有连接轴，连接轴位于台板下方的轴体上设置有圆环状的手轮，手轮的上端面上设置有第三圆环状凹槽，第三圆环状凹槽中设置有第二保持架和第二滚珠，圆盘转台的上端面上设置有夹持机构；本实用新型用于夹持人体服装模特的夹持机构可方便的进行360°转动和固定，使得对人体服装模特的修边打磨工作更加方便，工作效率高。但是由于玻璃钢人体模特在打磨过程中出现大量的对人体有害的粉尘，同时由于玻璃钢人体模特的特殊性，其体态多样，机械自动打磨较难根据需求对玻璃钢人体模特进行加工，导致人工打磨时会吸入一定量的粉尘，对人体造成不可逆的损害，给加工人员带来烦恼。

3、为此，我们提出了一种玻璃钢人体模特加工用打磨设备。

技术实现思路

1、本实用新型的目的在于提供一种玻璃钢人体模特加工用打磨设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：所述玻璃钢人体模特加工用打磨设备包括：底座、防尘箱和活动盘，所述底座的上端架设有防尘保护的防尘箱，且防尘箱的上端连通有负压吸取粉尘的负压吸尘管道，并且负压吸尘管道的输出端连接到净化系统上，所述底座的中部架设有固定盘，且固定盘的内壁滑动连接有活动盘，所述活动盘通过轴承与固定盘底部连接，所述活动盘的上端一侧架设有供设备架设的夹台，且夹台的内壁夹持有手持打磨机，所述定位立柱通过螺孔螺纹连接在活动盘上。

3、优选的，所述防尘箱沿负压吸尘管道的两侧架设有滑轨，且滑轨的下端滑动连接有滑动挡板。

4、优选的，所述滑动挡板与滑轨的连接处焊接有滑块，且滑动挡板的下端底部过盈连接有衔接挡板。

5、优选的，所述衔接挡板和滑动挡板遮挡玻璃钢人体模特打磨碎屑，且衔接挡板的表面成“弓”字状分布。

6、优选的，所述衔接挡板和滑动挡板分布在玻璃钢人体模特的后方，且衔接挡板和滑动挡板的分布位置通过滑块和滑轨调节。

7、优选的，所述活动盘的中部架设有供玻璃钢人体模特固定的定位立柱，且定位立柱与活动盘的连接处开设有若干个螺孔。

8、优选的，所述活动盘远离夹台的一侧螺栓紧固有供玻璃钢人体模特侧固定的侧支撑座。

9、与现有技术相比，本实用新型的有益效果是：整个滑动挡板、衔接挡板和滑轨作为该遮挡玻璃钢人体模特打磨碎屑的部件，起到一定的汇料的作用，减少碎屑沿防尘箱的四周飞溅为后续清理带来一定的困扰的可能，整个衔接挡板和滑动挡板能够根据玻璃钢人体模特的位置进行调节位置，减少衔接挡板和滑动挡板阻挡玻璃钢人体模特加工的可能。

10、本实用新型提出的玻璃钢人体模特加工用打磨设备，在打磨过程中产生大量粉尘，为确保整个车间的安全性，采用一个四周密封的防尘箱作为密封部件，同时在防尘箱的上部安装有负压吸取粉尘的负压吸尘管道，该负压吸尘管道的排出口经过空气净化系统后再排出，为车间环境提供有效辅助需求。

11、该定位立柱采用螺栓紧固的形式安装在活动盘上，进行定位，同时由于玻璃钢人体模特的体态特殊性，其打磨位置多，为减少人工在打磨过程中走动的需求，其活动盘采用轴承连接的方式与固定盘进行连接，以满足通过转动活动盘调节玻璃钢人体模特的朝向，方便使用者根据需求对玻璃钢人体模特进行打磨。

技术特征：

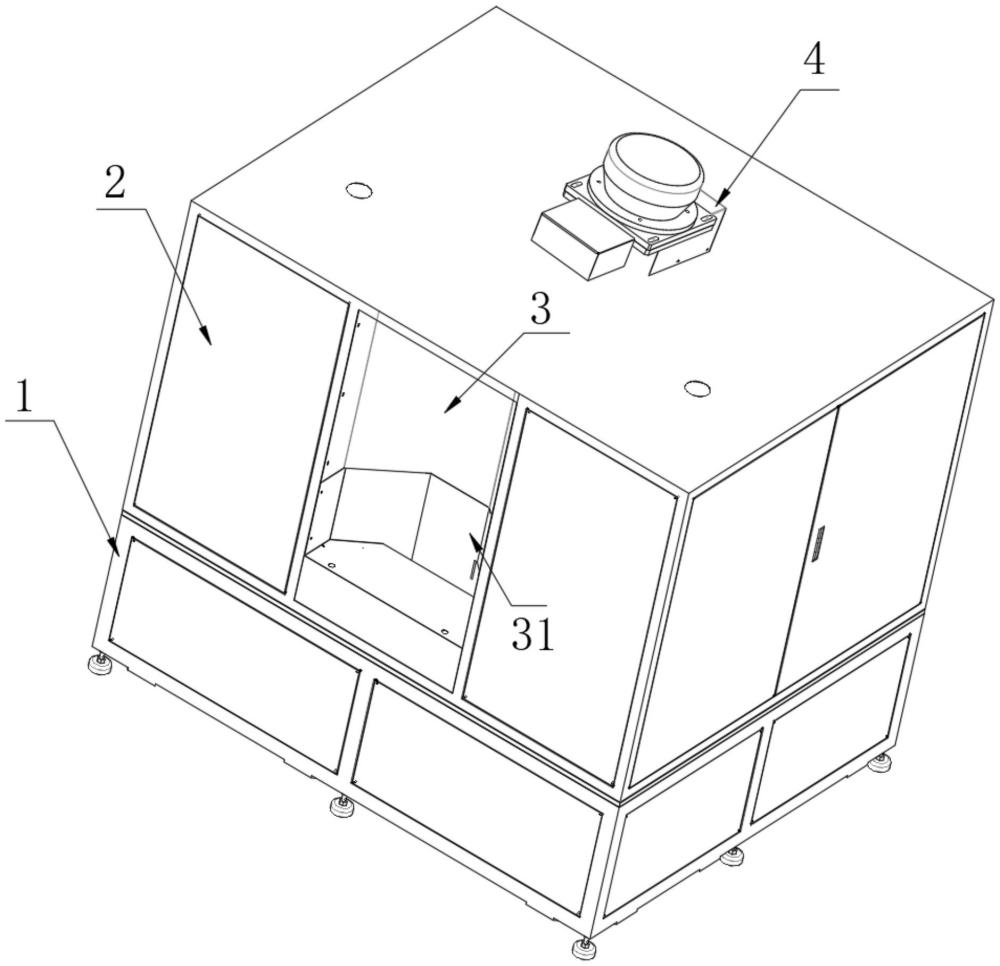

1.一种玻璃钢人体模特加工用打磨设备，其特征在于：所述玻璃钢人体模特加工用打磨设备包括：底座(1)、防尘箱(2)、活动盘(5)和定位立柱(8)，所述底座(1)的上端架设有防尘保护的防尘箱(2)，且防尘箱(2)的上端连通有负压吸取粉尘的负压吸尘管道(4)，并且负压吸尘管道(4)的输出端连接到净化系统上，所述底座(1)的中部架设有固定盘(6)，且固定盘(6)的内壁滑动连接有活动盘(5)，所述活动盘(5)通过轴承与固定盘(6)底部连接，所述活动盘(5)的上端一侧架设有供设备架设的夹台(7)，且夹台(7)的内壁夹持有手持打磨机(71)，所述定位立柱(8)通过螺孔(81)螺纹连接在活动盘(5)上。

2.根据权利要求1所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述防尘箱(2)沿负压吸尘管道(4)的两侧架设有滑轨(32)，且滑轨(32)的下端滑动连接有滑动挡板(3)。

3.根据权利要求2所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述滑动挡板(3)与滑轨(32)的连接处焊接有滑块，且滑动挡板(3)的下端底部过盈连接有衔接挡板(31)。

4.根据权利要求3所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述衔接挡板(31)和滑动挡板(3)遮挡玻璃钢人体模特打磨碎屑，且衔接挡板(31)的表面成“弓”字状分布。

5.根据权利要求4所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述衔接挡板(31)和滑动挡板(3)分布在玻璃钢人体模特的后方，且衔接挡板(31)和滑动挡板(3)的分布位置通过滑块和滑轨(32)调节。

6.根据权利要求1所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述活动盘(5)的中部架设有供玻璃钢人体模特固定的定位立柱(8)，且定位立柱(8)与活动盘(5)的连接处开设有若干个螺孔(81)。

7.根据权利要求1所述的一种玻璃钢人体模特加工用打磨设备，其特征在于：所述活动盘(5)远离夹台(7)的一侧螺栓紧固有供玻璃钢人体模特侧固定的侧支撑座(9)。

技术总结
本技术涉及玻璃钢人体模特加工设备技术领域，具体为一种玻璃钢人体模特加工用打磨设备，所述玻璃钢人体模特加工用打磨设备包括：底座、防尘箱和活动盘，所述底座的上端架设有防尘保护的防尘箱，且防尘箱的上端连通有负压吸取粉尘的负压吸尘管道，并且负压吸尘管道的输出端连接到净化系统上，所述底座的中部架设有固定盘；有益效果为：整个滑动挡板、衔接挡板和滑轨作为该遮挡玻璃钢人体模特打磨碎屑的部件，起到一定的汇料的作用，减少碎屑沿防尘箱的四周飞溅为后续清理带来一定的困扰的可能，整个衔接挡板和滑动挡板能够根据玻璃钢人体模特的位置进行调节位置，减少衔接挡板和滑动挡板阻挡玻璃钢人体模特加工的可能。

技术研发人员：崔婷婷,崔加太
受保护的技术使用者：江苏沛易道具有限公司
技术研发日：20240520
技术公布日：2025/1/16
