一种全自动菌落计数器的制作方法

本发明涉及一种检测仪器，具体而言，涉及一种全自动菌落计数器。

背景技术：

菌落计数是考察细菌群体生长，作为微生物生长的生长指标，也是用来判定食品等物质被细菌污染程度及卫生质量的，它反应食品在生产过程中是否符合卫生要求，菌落总数的多少在一定程度上标志着食品质量的优劣。一般的，在卫生检验活菌计数工作中，工作人员通常会事先在培养皿的背面用笔花出方格计数线，之后再利用此培养皿培养样品菌落；有的则会将绘制有方格计数线的卡片直接粘贴在培养皿的底部；如此方法来进行活菌平板计数的操作，其操作繁琐，有时很容易造成操作上的失误。

技术实现要素：

本发明的目的在于提供一种全自动菌落计数器，以解决上述问题。

为实现本发明目的，采用的技术方案为：一种全自动菌落计数器，包括机箱和与机箱连接的密封箱盖，且机箱与密封箱盖通过自动开闭装置连接；所述机箱内设置将机箱分为培养区和检测区的透明隔板；所述培养区内设置有培养皿放置架；所述检测区内安装有相机支架，且相机支架上安装有数码相机；所述数码相机连接设置有控制器，自动开闭装置与控制器电连接；所述且机箱上嵌设有控制面板，控制面板与控制器电连接。

进一步的，所述自动开闭装置包括外壳和安装在外壳内的铰链、连接环、电动直线运动单元；所述的密封箱盖与机箱通过铰链连接，且连接环与铰链连接；所述电动直线运动单元连接设置在在箱体1与连接环之间，且电动直线单元与箱体固定；所述的电动直线单元与控制器电连接。

进一步的，所述培养皿放置架上放置有培养皿，培养皿外围上设置有一圈沿台，且培养皿放置架为圆环状。

进一步的，所述培养皿放置架的下方安装有照明光源，照明光源外罩设有散光罩。

进一步的，所述机箱上开设有安装层，且安装层位于培养区外围，安装层内安装有加热组件。

进一步的，所述机箱和密封箱盖内均填充有保温材料层。

进一步的，所述培养区内还设置有温度传感器，且温度传感器与控制器电连接。

进一步的，所述密封箱盖的闭合面安装有密封圈。

进一步的，所述透明隔板为透明保温材料制成。

本发明的有益效果是,

1、采用箱体与密封箱盖的结构，一方面方便将培养皿放置在箱体内对菌落进行培养，且能有效防止菌落在培养过程中的污染；另一方面方便在菌落培养过程中采用数码相机对培养皿中的菌落进行计数，且通过数码相机的采集的数据通过控制器进行处理和分析，最终通过控制面板进行显示。同时通过控制面板的操作能有效对数码相机进行控制，使使用更加方便。

2、通过自动开闭装置能实现密封箱盖的自动打开和关闭，且通过控制器设置固定的时间，当到达控制器设置的时间后，控制器控制电动直线单元运动，通过电动直线单元带动连接环，从而实现密封箱盖的自动开启和闭合，操作简单，使用方便。

3、通过在照明光源外罩设有散光罩，使照明光源散发的光源更加分散，使灯光更加柔和，方便数码相机的采集；照明光源不仅能有效对能有对菌落培养过程中提供光源，同时方便对数码相机对培养皿样中菌落的采集。

4、加热组件能在菌落培养过程中进行保暖，且温度传感器能有效对箱体内的温度进行监控，有效防止培养室内的温度过高或过低。

5、本发明方便对菌落的培养和计数，同时操作简单方便，工作安全，识别速度快，工作效率较高，实现了工业自动化的要求。

附图说明

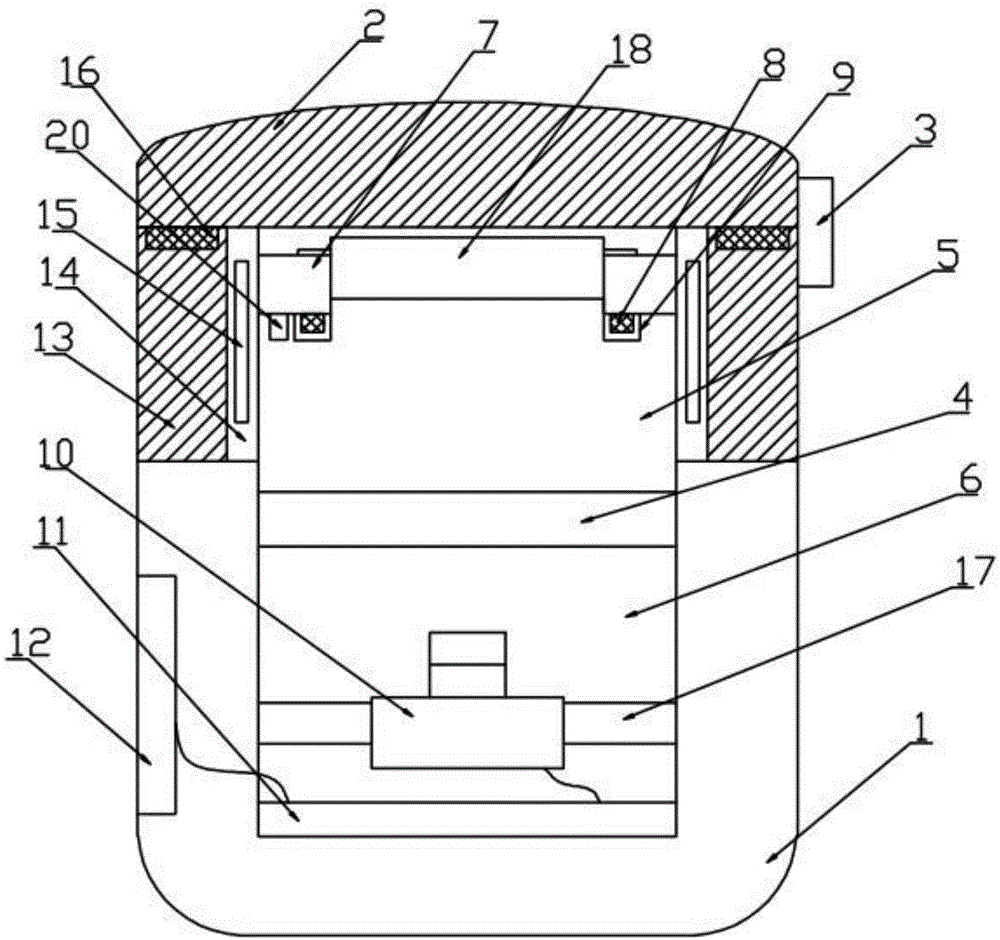

图1是本发明提供的全自动菌落计数器的结构图；

图2是图1中自动开闭装置的结构图；

图3是图1中培养皿的结构图；

附图中标记及相应的零部件名称：

1、机箱，2、密封箱盖，3、自动开闭装置，3a、外壳，3b、铰链，3c、连接环，3d、电动直线运动单元，4、透明隔板，5、培养区，6、检测区，7、培养皿放置架，8、照明光源，9、散光罩，10、数码相机，11、控制器，12、控制面板，13、保温材料层，14、安装层，15、加热组件，16、密封圈，17、相机支架，18、培养皿，19、沿台，20、温度传感器。

具体实施方式

下面通过具体的实施例子并结合附图对本发明做进一步的详细描述。

如图1所示，本发明提供的一种全自动菌落计数器，包括机箱1和与机箱1连接的密封箱盖2，且机箱与密封箱盖通过自动开闭装置连接，通过自动开闭装置实现密封箱盖2的自动打开和自动关闭；所述机箱1内设置将机箱1分为培养区5和检测区6的透明隔板4，培养区5在检测区6的上方，培养区5用于对菌落的培养，检测区6用于对培养区5内培养的菌落进行检测和计数；所述培养区5内设置有培养皿放置架7，培养皿放置架7固定设置在机箱1的内壁；所述检测区6内安装有相机支架17，且相机支架17上安装有数码相机10，相机支架17固定在机箱1的内壁上，相机支架17为固定板，且数码相机10嵌设在相机支架17上，数码相机10的镜头采用CCD镜头，且数码相机10的镜头正对培养皿放置架7的中心；所述数码相机10连接设置有控制器11，自动开闭装置与控制器电连接，通过控制器控制自动开闭装置的自动打开和闭合；所述控制器11固定在检测区6内，数码相机10与控制器11电连接，且机箱1上嵌设有控制面板12，控制面板12与控制器11电连接。

通过打开密封箱盖2将培养皿18放置在培养皿放置架7上，此时关闭密封箱盖2，此时通过操作控制面板12，通过控制面板12将指令传输给控制器11，数码相机10通过控制器11接收的数据进行数据采集，数码相机10采集的数据通过控制器11进行分析和处理，处理和分析后的数据通过控制面板12进行显示。

如图3所示，所述自动开闭装置3包括外壳3a和安装在外壳3a内的铰链3b、连接环3c、电动直线运动单元3d；所述的密封箱盖2与机箱1通过铰链3b连接，且连接环3c与铰链3b连接，连接环3c与铰链3b焊接；所述连接环3c通过铰链3b与密封箱盖2绕铰链3b周向运动，从而可以控制密封箱盖2的开启和闭合，电动直线运动单元3d连接设置在在箱体1与连接环3c之间，电动直线单元3d与箱体1固定，电动直线运动单元3d由电机或者液压或者气压机构带动，可以根据控制器11发出的控制信号完成自身的直线运动，从而带动密封箱盖2实现绕铰链3b的自动开闭操作。

如图3所示，所述培养皿放置架7上放置有培养皿18，培养皿18外围上设置有一圈沿台19，沿台19位于培养皿18外围的中部，沿台19上设置有多个定位销，定位销沿沿台周向均匀分布，培养皿放置架7上设置有与定位销匹配的定位孔，且培养皿放置架7为圆环状，沿台19位于培养皿放置架7上，方便将培养皿18放置在培养皿放置架7上。

所述培养皿放置架7的下方安装有照明光源8，照明光源8设置有多个，多个照明光源8均匀的分布在培养皿放置架7下方，照明光源8外罩设有散光罩9。

所述机箱1上开设有安装层14，且安装层14位于培养区5外围，安装层14内安装有加热组件15，方便将培养皿18在对菌落培养时提供热量，方便对菌落的培养。所述机箱1和密封箱盖2内均填充有保温材料层13，保温材料层13至少为1层，机箱1内的保温材料层13包覆整个机箱1，或者保温材料层13包覆在培养区5外，保温材料层13主要是对培养区5进行保温，避免培养区5内的散热过快。

所述培养区5内还设置有温度传感器20，温度传感器20用于对培养区5的温度进行检测，且温度传感器20与控制器11电连接，能有效防止培养区5的温度过高或过低，方便对培养皿18内的菌落进行培养。所述密封箱盖2的闭合面安装有密封圈16，密封圈16能有效使密封箱盖2对箱体1的密封，防止培养皿18内的菌落污染。所述透明隔板4为透明保温材料制成，能有效防止培养区5的热气扩散至检测区6，同时不影响数码相机10对培养皿18内菌落的计数和检测。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
