一种啤酒酿酒用稀释装置的制作方法

本实用新型涉及一种稀释装置，尤其涉及一种啤酒酿酒用稀释装置。

背景技术：

啤酒，是人类最古老的酒精饮料之一，是水和茶之后世界上消耗量排名第三的饮料。啤酒于二十世纪初传入中国，属外来酒种。啤酒是根据英语Beer译成中文"啤"，称其为"啤酒"，沿用至今。

啤酒以大麦芽、酒花、水为主要原料，经酵母发酵作用酿制而成的饱含二氧化碳的低酒精度酒，被称为"液体面包"，是一种低浓度酒精饮料。啤酒乙醇含量最少、故喝啤酒不但不易醉人伤人、少量饮用反而对身体健康有益处。现在国际上的啤酒大部分均添加辅助原料。

有的国家规定辅助原料的用量总计不超过麦芽用量的50％。在德国，除出口啤酒外，德国国内销售啤酒一概不使用辅助原料。在2009年，亚洲的啤酒产量约5867万千升，首次超越欧洲，成为全球最大的啤酒生产地。

酿酒，中国酿酒历史悠久。《说文解字》上说：“古者仪狄作酒醪，禹尝之而美，遂疏仪狄。杜康作秫酒。”从禹时算起，酒在中华已有五六千余年的历史，与中华文明的发展同步。我国古籍中有很多关于酒的记载，从《诗经》到《红楼梦》，三千余年的文学和历史著作中，几乎都离不开酒。传说夏桀、商纣之亡国，皆起因于贪酒。

现有的啤酒酿酒用稀释装置存在稀释速度慢、稀释效果差、操作复杂的缺点，因此亟需设计一种稀释速度快、稀释效果好、操作简单的啤酒酿酒用稀释装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的啤酒酿酒用稀释装置存在稀释速度慢、稀释效果差、操作复杂的缺点，本实用新型要解决的技术问题是提供一种稀释速度快、稀释效果好、操作简单的啤酒酿酒用稀释装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种啤酒酿酒用稀释装置，包括有右架、电动轮、拉线、管道、挡板Ⅱ、弹簧Ⅰ、进料管、滤网Ⅰ、左架、啤酒箱、弹簧Ⅱ、电控阀Ⅰ、减速电机、无菌水箱、挡板Ⅲ、挡板Ⅳ、挡板Ⅴ、连杆Ⅰ、漏斗、电控阀Ⅱ、弹簧Ⅲ、连杆Ⅱ、转盘、挡板Ⅰ、滤网Ⅱ和收集箱，左架右侧上部设有啤酒箱，啤酒箱内右侧下部设有滤网Ⅰ，啤酒箱右侧下部设有进料管，进料管上设有电控阀Ⅰ，左架右方设有右架，右架左侧从上至下依次设有无菌水箱、减速电机、电动轮和收集箱，无菌水箱内顶部中间设有挡板Ⅲ，挡板Ⅲ下端左侧铰接连接有挡板Ⅳ，挡板Ⅳ中部铰接连接有连杆Ⅰ，挡板Ⅳ上部与无菌水箱左侧下部之间设有弹簧Ⅱ，挡板Ⅲ下端右侧铰接连接有挡板Ⅴ，挡板Ⅴ中部铰接连接有连杆Ⅱ，挡板Ⅴ上部与无菌水箱右侧下部之间设有弹簧Ⅲ，减速电机后侧连接有转盘，转盘前侧下部与连杆Ⅰ下端铰接连接，转盘前侧上部与连杆Ⅱ下端铰接连接，电动轮上绕有拉线，拉线下端连接有挡板Ⅰ，收集箱右侧上部设有管道，管道顶部左右两侧均设有漏斗，漏斗上设有电控阀Ⅱ，管道顶部右侧开有小孔，挡板Ⅰ穿过小孔，管道内顶部右侧设有弹簧Ⅰ，弹簧Ⅰ上端与挡板Ⅰ下端连接，弹簧Ⅰ右方设有挡板Ⅱ，挡板Ⅱ左侧上部与挡板Ⅰ右侧下部接触，收集箱内上部设有滤网Ⅱ。

优选地，还包括有刻度尺，啤酒箱内左侧设有刻度尺。

优选地，还包括有激振器，管道左侧底部安装有激振器。

工作原理：当需要稀释啤酒时，工作人员将适量的无菌水放进无菌水箱，将适量需要稀释的啤酒放进啤酒箱内，当无菌水箱内放进适量的无菌水，啤酒箱内放进适量需要稀释的啤酒后，打开电控阀Ⅰ，啤酒通过进料管进入管道内，当管道内进入适量的需要稀释的啤酒后，关闭电控阀Ⅰ。同时打开电控阀Ⅱ，控制减速电机逆时针转动，带动转盘逆时针转动，因为转盘前侧下部与连杆Ⅰ下端铰接连接，转盘前侧上部与连杆Ⅱ下端铰接连接，挡板Ⅳ中部铰接连接有连杆Ⅰ，挡板Ⅴ中部铰接连接有连杆Ⅱ，所以通过连杆Ⅰ使挡板Ⅳ逆时针转动，通过连杆Ⅱ使挡板Ⅴ顺时针转动，当挡板Ⅳ和挡板Ⅴ转动到合适位置后，关闭减速电机，无菌水经漏斗进入管道内。当管道内进入适量的无菌水后，控制减速电机顺时针转动，带动转盘顺时针转动，因为转盘后侧下部与连杆Ⅰ下端铰接连接，转盘后侧上部与连杆Ⅱ下端铰接连接，挡板Ⅳ中部铰接连接有连杆Ⅰ，挡板Ⅴ中部铰接连接有连杆Ⅱ，所以通过连杆Ⅰ使挡板Ⅳ顺时针转动，通过连杆Ⅱ使挡板Ⅴ逆时针转动，当挡板Ⅳ和挡板Ⅴ转动到初始位置后，关闭减速电机，关闭电控阀Ⅱ。当管道内的啤酒和无菌水充分混合后，控制电动轮顺时针转动，收拉线，使挡板Ⅰ向上移动，弹簧Ⅰ拉伸，使稀释后的啤酒能够进入收集箱内，当挡板Ⅰ向上移动到合适位置后，关闭电动轮。稀释后的啤酒进入收集箱内，当管道内稀释后的啤酒全部进入收集箱后，控制电动轮逆时针转动，放拉线，弹簧Ⅰ恢复原长，使挡板Ⅰ向下移动，当挡板Ⅰ向下移动到初始位置后，关闭电动轮，工作人员将稀释好的啤酒从收集箱内取出。

因为还包括有刻度尺，啤酒箱内左侧设有刻度尺，刻度尺可以帮助工作人员精确地控制稀释啤酒的量，使稀释更加精确。

因为还包括有激振器，管道左侧底部安装有激振器，当待稀释的啤酒和无菌水都进入管道后，控制激振器工作，使管道内的啤酒稀释更充分，当管道内 的啤酒全部进入收集箱后，关闭激振器。

(3)有益效果

本实用新型达到了稀释速度快、稀释效果好、操作简单的效果，利用本装置可以高效地稀释啤酒、提高工作效率。

附图说明

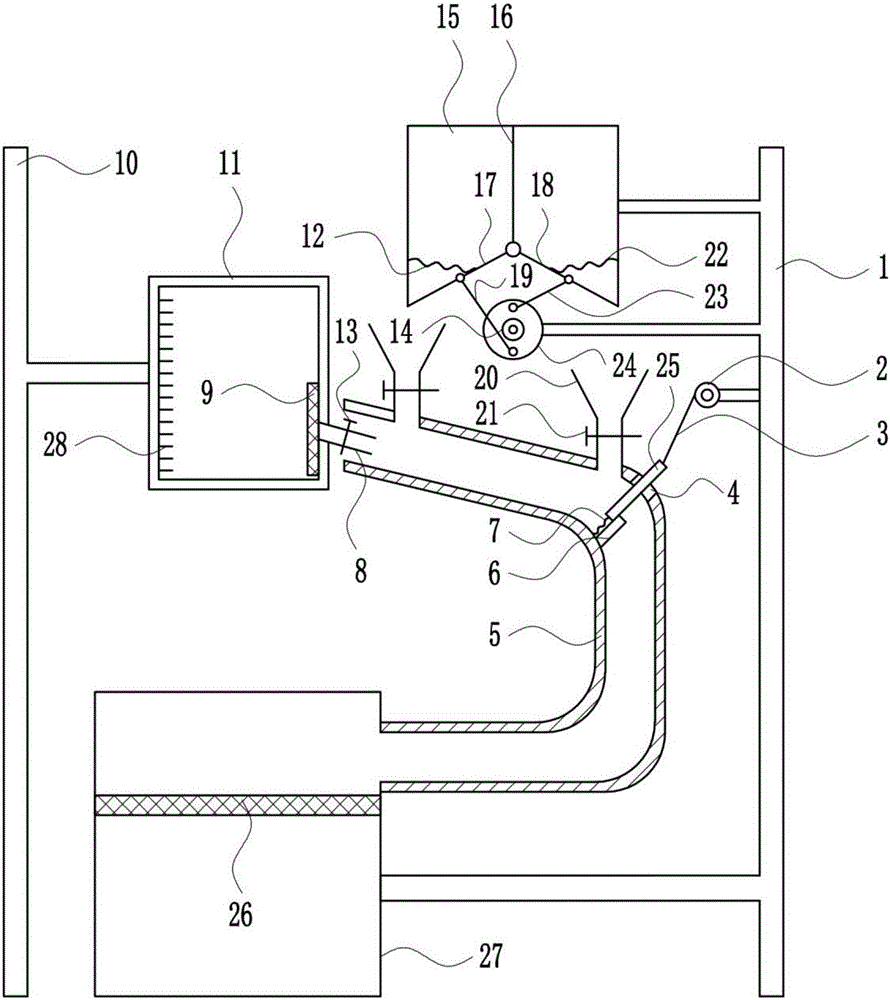

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

附图中的标记为：1-右架，2-电动轮，3-拉线，4-小孔，5-管道，6-挡板Ⅱ，7-弹簧Ⅰ，8-进料管，9-滤网Ⅰ，10-左架，11-啤酒箱，12-弹簧Ⅱ，13-电控阀Ⅰ，14-减速电机，15-无菌水箱，16-挡板Ⅲ，17-挡板Ⅳ，18-挡板Ⅴ，19-连杆Ⅰ，20-漏斗，21-电控阀Ⅱ，22-弹簧Ⅲ，23-连杆Ⅱ，24-转盘，25-挡板Ⅰ，26-滤网Ⅱ，27-收集箱，28-刻度尺，29-激振器。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种啤酒酿酒用稀释装置，如图1-3所示，包括有右架1、电动轮2、拉线3、管道5、挡板Ⅱ6、弹簧Ⅰ7、进料管8、滤网Ⅰ9、左架10、啤酒箱11、弹簧Ⅱ12、电控阀Ⅰ13、减速电机14、无菌水箱15、挡板Ⅲ16、挡板Ⅳ17、挡板Ⅴ18、连杆Ⅰ19、漏斗20、电控阀Ⅱ21、弹簧Ⅲ22、连杆Ⅱ23、转盘24、挡板Ⅰ25、滤网Ⅱ26和收集箱27，左架10右侧上部设有啤酒箱11，啤酒箱11内右侧下部设有滤网Ⅰ9，啤酒箱11右侧下部设有进料管8，进料管8上设有电控阀Ⅰ13，左架10右方设有右架1，右架1左侧从上至下依次设有无菌水箱15、减速电机 14、电动轮2和收集箱27，无菌水箱15内顶部中间设有挡板Ⅲ16，挡板Ⅲ16下端左侧铰接连接有挡板Ⅳ17，挡板Ⅳ17中部铰接连接有连杆Ⅰ19，挡板Ⅳ17上部与无菌水箱15左侧下部之间设有弹簧Ⅱ12，挡板Ⅲ16下端右侧铰接连接有挡板Ⅴ18，挡板Ⅴ18中部铰接连接有连杆Ⅱ23，挡板Ⅴ18上部与无菌水箱15右侧下部之间设有弹簧Ⅲ22，减速电机14后侧连接有转盘24，转盘24前侧下部与连杆Ⅰ19下端铰接连接，转盘24前侧上部与连杆Ⅱ23下端铰接连接，电动轮2上绕有拉线3，拉线3下端连接有挡板Ⅰ25，收集箱27右侧上部设有管道5，管道5顶部左右两侧均设有漏斗20，漏斗20上设有电控阀Ⅱ21，管道5顶部右侧开有小孔4，挡板Ⅰ25穿过小孔4，管道5内顶部右侧设有弹簧Ⅰ7，弹簧Ⅰ7上端与挡板Ⅰ25下端连接，弹簧Ⅰ7右方设有挡板Ⅱ6，挡板Ⅱ6左侧上部与挡板Ⅰ25右侧下部接触，收集箱27内上部设有滤网Ⅱ26。

还包括有刻度尺28，啤酒箱11内左侧设有刻度尺28。

还包括有激振器29，管道5左侧底部安装有激振器29。

工作原理：当需要稀释啤酒时，工作人员将适量的无菌水放进无菌水箱15，将适量需要稀释的啤酒放进啤酒箱11内，当无菌水箱15内放进适量的无菌水，啤酒箱11内放进适量需要稀释的啤酒后，打开电控阀Ⅰ13，啤酒通过进料管8进入管道5内，当管道5内进入适量的需要稀释的啤酒后，关闭电控阀Ⅰ13。同时打开电控阀Ⅱ21，控制减速电机14逆时针转动，带动转盘24逆时针转动，因为转盘24前侧下部与连杆Ⅰ19下端铰接连接，转盘24前侧上部与连杆Ⅱ23下端铰接连接，挡板Ⅳ17中部铰接连接有连杆Ⅰ19，挡板Ⅴ18中部铰接连接有连杆Ⅱ23，所以通过连杆Ⅰ19使挡板Ⅳ17逆时针转动，通过连杆Ⅱ23使挡板Ⅴ18顺时针转动，当挡板Ⅳ17和挡板Ⅴ18转动到合适位置后，关闭减速电机14，无菌水经漏斗20进入管道5内。当管道5内进入适量的无菌水后，控制减速电 机14顺时针转动，带动转盘24顺时针转动，因为转盘24后侧下部与连杆Ⅰ19下端铰接连接，转盘24后侧上部与连杆Ⅱ23下端铰接连接，挡板Ⅳ17中部铰接连接有连杆Ⅰ19，挡板Ⅴ18中部铰接连接有连杆Ⅱ23，所以通过连杆Ⅰ19使挡板Ⅳ17顺时针转动，通过连杆Ⅱ23使挡板Ⅴ18逆时针转动，当挡板Ⅳ17和挡板Ⅴ18转动到初始位置后，关闭减速电机14，关闭电控阀Ⅱ21。当管道5内的啤酒和无菌水充分混合后，控制电动轮2顺时针转动，收拉线3，使挡板Ⅰ25向上移动，弹簧Ⅰ7拉伸，使稀释后的啤酒能够进入收集箱27内，当挡板Ⅰ25向上移动到合适位置后，关闭电动轮2。稀释后的啤酒进入收集箱27内，当管道5内稀释后的啤酒全部进入收集箱27后，控制电动轮2逆时针转动，放拉线3，弹簧Ⅰ7恢复原长，使挡板Ⅰ25向下移动，当挡板Ⅰ25向下移动到初始位置后，关闭电动轮2，工作人员将稀释好的啤酒从收集箱27内取出。

因为还包括有刻度尺28，啤酒箱11内左侧设有刻度尺28，刻度尺28可以帮助工作人员精确地控制稀释啤酒的量，使稀释更加精确。

因为还包括有激振器29，管道5左侧底部安装有激振器29，当待稀释的啤酒和无菌水都进入管道5后，控制激振器29工作，使管道5内的啤酒稀释更充分，当管道5内的啤酒全部进入收集箱27后，关闭激振器29。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
