一种皮肤精原细胞的采集套装的制作方法

本实用新型涉及一种细胞的采集套装，具体涉及一种皮肤精原细胞的采集套装。

背景技术：

目前我国的临床和细胞研究实验中，细胞的采集、长期保存和使用是时空分离的，采集的细胞离体后对外部环境的要求非常苛刻，特别是细胞采集与长期保存之间的细胞转运时，由于细胞还没有经过长期保存处理外部环境不好会降低细胞活力，决定采集成功与否。同时采集后转运运输过程中环境温度变化不能方便、准确的监测，不知道运输过程中有没有因为环境温度不合格造成细胞失活。因此，方便、快捷的进行细胞采集，创造好的环境对细胞进行转运，并对之进行监测，是我国的临床和细胞研究实验中的一个很重要的课题。

技术实现要素：

本发明提供了一个采集套装，可以方便、快捷的进行细胞采集，并创造好的环境对细胞进行转运。具体技术方案如下：

一种皮肤精原细胞的采集套装，包含有采集盒和盒内采集部件；

所述采集盒包括采集盒外盖、采集盒内壳、设于采集盒外盖内侧的第一磁铁、与第一磁铁对应且设于采集盒内壳外侧的第二磁铁、和设于采集盒内壳内的盒内固定垫；

所述盒内采集部件包含采集管、与采集管匹配的双层金属环、试剂瓶、采集卡、冰盒、和固定于双层金属环上的温度变色试纸；

所述盒内固定垫上设有采集管卡槽、双层金属环卡槽、试剂瓶卡槽、采集卡卡槽和设于盒内固定垫一端的冰盒卡槽。

优选的，所述的采集盒外盖和采集盒内壳材质为PC塑料。

优选的，所述的采集管为带刻度和管帽的PC试管。

优选的，所述双层金属环材质为铝。

优选的，所述盒内采集部件还包含有条形码一套。

优选的，所述盒内采集部件还包含有采集套装使用说明一份。

附图说明

图1为实施例1采集盒外盖的仰视图；

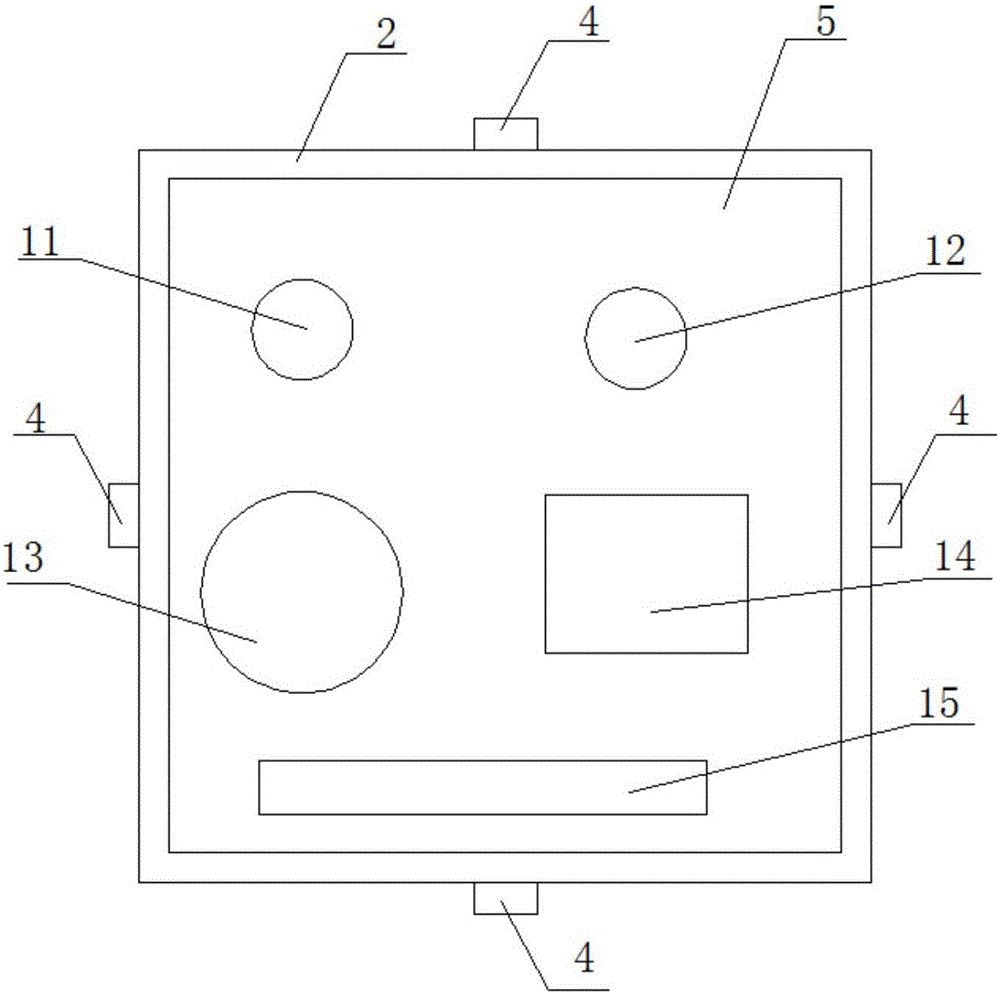

图2为实施例1揭开采集盒外盖的采集套装俯视图；

图3为实施例1采集套装内部12小时温度变化曲线图；

图中，1采集盒外盖、2采集盒内壳、3第一磁铁、4第二磁铁、5盒内固定垫、11采集管卡槽、12双层金属环卡槽、13试剂瓶卡槽、14采集卡卡槽、15冰盒卡槽。

具体实施方式

实施例1

一种皮肤精原细胞的采集套装，包含有采集盒和盒内采集部件；

所述采集盒包括采集盒外盖1、采集盒内壳2、设于采集盒外盖1内侧的第一磁铁3、与第一磁铁3对应且设于采集盒内壳外侧的第二磁铁4和盒内固定垫5；

所述盒内采集部件包含采集管、与采集管匹配的双层金属环、试剂瓶、采集卡、冰盒、和固定于双层金属环上的温度变色试纸；

所述盒内固定垫5上设有采集管卡槽11、双层金属环卡槽12、试剂瓶卡槽13、采集卡卡槽14和设于盒内固定垫5的一端冰盒卡槽15。

采集前打开皮肤精原细胞的采集套装采集盒外盖，取准备好的冰盒放入冰盒卡槽。

然后取出采集管，再将采集的皮肤精原细胞放入采集管中，每管25ml。将试剂瓶中的保护液按1:1的比例倒入采集管中，拧紧采集管盖。然后用记号笔在采集管上做好标记。

然后检查与采集管匹配的固定于双层金属环中的温度变色试纸，确认正常后，将固定有温度变色试纸的与采集管匹配的双层金属环装在采集管上，金属环紧贴采集管。

采集管需要暂时保存时，放入4℃冰箱，同时保证采集管管盖拧紧、采集管直立、稳定，可在12小时以内保存。

然后在采集卡上详细填写供体资料和采集信息。采集套装交接运输前，替换采集套冰盒卡槽中的冰盒，将采集管、填写完整的采集卡按原来位置放入采集套装中，盖上采集盒外盖，保证设于采集盒外盖内侧的第一磁铁和与第一磁铁对应的设于内壳外侧的第二磁铁相互吸引。

运输完成，打开皮肤精原细胞的采集套装，检查与采集管匹配的固定于金属环上的温度变色试纸，确认正常后，完成交接，测定细胞活力合乎要求后进行后续的长期保存或者增殖。若变色试纸显示温度高于对环境的要求温度，测定细胞活力不合乎要求则为采集失败，需要放弃采集的皮肤精原细胞。

本实施例的皮肤精原细胞的采集套装，使用方便，造价低廉。设于采集盒外盖内的第一磁铁和与第一磁铁对应的设于内壳外侧的第二磁铁相互吸引，降低了了运输过程中采集盒外盖因晃动或其它意外而被打开的概率。冰盒中的冰提供采集盒内的低温环境，冰盒卡槽位于盒内固定垫的一端而不是底部，如果运输时间较长，冰不够的情况下，可以在不拿出盒内固定垫的情况下进行冰盒的替换，可以更好的保障低温环境。温度变色试纸监测运输过程中的温度变化。护温度变色试纸很容易收到水或其它杂质污染而失效，不适宜直接贴在采集管上监测问题。普通的塑料保护层可以隔离保护温度变色试纸，但是同时也隔绝了热量，导热性不好，温度变色试纸的温度与采集管的温度有一定的差距。本实施例的双层金属环包夹保护温度变色试纸，隔离使其不受水或其它污染，同时紧贴采集管，更好的传递热量，使得温度变色试纸温度更接近与采集管的温度。

皮肤精原细胞的采集套装内部温度变化测量，先取制备好的冰盒，放入冰盒卡槽，放入温度计，预冷30分钟后，透过透明的采集盒观察温度计的温度并记录，每30分钟记录一次温度。采集套装内部12小时温度变化曲线如图3。12小时内采集套装内部温度始终高于4摄氏度。

实施例2

本实施例与实施例1的区别在于，所述盒内采集部件还包含有条形码一套。

使用时，直接将条形码贴在采集管上，这样可以节省时间、加快速度，还避免了记号笔标记在运输中被误擦的风险。

实施例3

本实施例与实施例1的区别在于，所述盒内采集部件还包含有采集套装使用说明一份。

对于以前没有使用过本皮肤精原细胞的采集套装的人，可以按照使用说明进行熟练的操作。
