一种工业酶制剂的搅拌设备的制作方法

1.本实用新型涉及工业酶制剂技术领域，具体为一种工业酶制剂的搅拌设备。


背景技术：

2.工业酶制剂，一类具有生物催化功能的生化制品。是酶作为一种商品开始流通、工业应用后的称谓。已大规模生产的酶有近30种,大多由微生物发酵法生产。其剂型有固体酶制剂、液体酶制剂、干燥酶制剂及精制酶制剂。固定化酶和固定化细胞亦是酶制剂的一种形式。广泛用于食品工业、医药、化工、纺织、环保和能源等方面。
3.目前，现有的工业酶制剂在生产加工时，需要使用搅拌设备对其进行加工，由于工业酶制剂在搅拌的过程中，易使其其内的产生一定制剂的渣滓，进而不便对其进行过滤，从而导致其生产的质量降低，并且，现有的搅拌设备在对工业酶制剂进行生产加工时，由于混合搅拌的不均匀，从而导致其生产质量降低，进而增大经济损失。


技术实现要素：

4.本实用新型的目的在于提供一种工业酶制剂的搅拌设备，通过设置过滤筛分机构的部件进而配合使用，从而便于对工业酶制剂搅拌过后进行过滤筛分的作用，进而提高工业酶制剂生产的质量，降低不必要的损失。
5.以解决上述背景技术中提出的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种工业酶制剂的搅拌设备，包括搅拌箱，所述搅拌箱的两侧固定安装有安装架，所述安装架的内侧固定安装有固定板，所述固定板的一侧中心固定安装有固定座，所述固定座的内部固定安装有振动电机，所述振动电机的输出端固定连接有振动板，所述振动板固定安装于过滤箱的侧面上，所述振动板的一侧上下端固定安装有弹簧，所述弹簧的另一端固定安装于固定板上。
7.优选的，所述过滤箱的内部两侧设有可拆卸卡板，所述可拆卸卡板的内侧固定安装有过滤网。
8.优选的，所述过滤箱的底部固定安装有安装管，所述安装管的底部固定安装有出液口。
9.优选的，所述搅拌箱的顶部固定安装有顶座，所述顶座的顶部中心固定安装有电机。
10.优选的，所述电机的输出端传动连接有搅拌轴，所述搅拌轴的两侧设有螺纹孔，所述螺纹孔的内部螺纹连接有螺纹头。
11.优选的，所述螺纹头的一端固定安装有安装块，所述安装块的内部设有移动槽。
12.优选的，所述移动槽的内部滑动连接有与之相匹配的移动块。
13.优选的，所述移动块的一侧固定安装有分叉搅拌叶。
14.优选的，所述搅拌箱的一侧上方固定固定安装有进液口，所述搅拌箱的底部中心固定安装有连接管。
15.优选的，所述电机的外部安装有安装壳。
16.与现有技术相比，本实用新型的有益效果是：
17.通过设置安装架、固定板、固定座、振动电机、振动板、弹簧、过滤箱、可拆卸卡板、过滤网、安装管和出液口等部件，通过在安装架的一侧安装有固定座，从而便于对固定座起到固定安装的作用，通过在固定板的一侧中心固定安装有固定座，从而便于对其起到固定安装与支撑的作用；通过在固定座的内部固定安装有振动电机，从而便于对其起到安装与防护的作用；通过在振动电机的输出端固定安装有振动板，从而便于经过其带动过滤箱进行振动过滤筛分的作用，进而提高制剂的质量；
18.通过设置以上过滤筛分机构的部件进而配合使用，从而便于对工业酶制剂搅拌过后进行过滤筛分的作用，进而提高工业酶制剂生产的质量，降低不必要的损失；
19.通过设置搅拌箱、顶座、电机、搅拌轴、螺纹头、安装块、移动槽、移动块和分叉搅拌叶等部件，通过设置搅拌箱，从而便于对工业酶制剂进行搅拌生产的作用；通过在搅拌箱的顶部安装有顶座，从而便于使其进行固定安装与支撑的作用；通过在顶座的顶部安装有电机，从而便于对其起到固定支撑与安装的作用，进而以便带动其上的搅拌轴进行旋转工作；通过电机与搅拌轴传动连接，从而便于使其进行旋转，进而使搅拌轴带动其上的分叉搅拌叶对搅拌箱内的制剂进行搅拌加工，以提高加工的效率；
20.通过设置以上搅拌机构的部件进而配合使用，从而便于对制剂进行搅拌加工，进而提高制剂搅拌混合的均匀性，提高其生产的质量，降低损失。
附图说明
21.图1为本实用新型过滤筛分机构结构示意图；

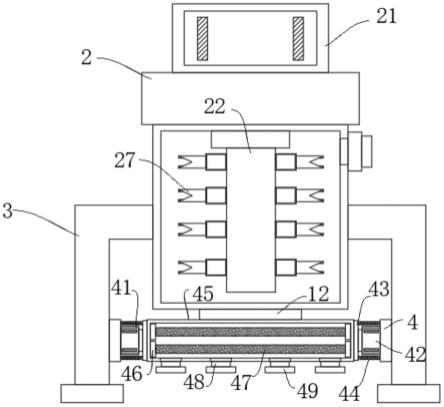

22.图2为本实用新型搅拌设备结构示意图；
23.图3为本实用新型搅拌设备主剖结构示意图；
24.图4为本实用新型分叉搅拌叶结构示意图。
25.图中：1、搅拌箱；11、进液口；12、连接管；2、顶座；21、电机；22、搅拌轴；23、螺纹头；24、安装块；25、移动槽；26、移动块；27、分叉搅拌叶；3、安装架；4、固定板；41、固定座；42、振动电机；43、振动板；44、弹簧；45、过滤箱；46、可拆卸卡板；47、过滤网；48、安装管；49、出液口。
具体实施方式
26.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
27.请参阅图1～4，本实用新型提供一种技术方案：一种工业酶制剂的搅拌设备，包括搅拌箱1，通过设置搅拌箱1，从而便于对工业酶制剂进行搅拌生产的作用；搅拌箱1的两侧固定安装有安装架3，安装架3主要便于对其上的过滤筛分机构起到安装与支撑的作用，安装架3的内侧固定安装有固定板4，固定板4主要便于对其上的固定座41起到固定安装与支撑的作用；固定板4的一侧中心固定安装有固定座41，固定座41主要便于对其内的振动电机
42起到安装与防护的作用，固定座41的内部固定安装有振动电机42，振动电机42的输出端固定连接有振动板43，振动板43固定安装于过滤箱45的侧面上，振动板43的一侧上下端固定安装有弹簧44，弹簧44的另一端固定安装于固定板4上，通过设置以上过滤筛分机构的部件进而配合使用，从而便于对工业酶制剂搅拌过后进行过滤筛分的作用，进而提高工业酶制剂生产的质量，降低不必要的损失；然后使搅拌加工过后的制剂通过连接管12排入到过滤箱45，然后通过启动振动电机42使其上的输出端带动振动板43进行振动，从而使振动板43带动过滤箱45进行振动，进而使过滤箱45内的过滤网47对制剂进行过滤筛分，进而提高制剂的生产质量，降低不必要的损失；
28.过滤箱45的内部两侧设有可拆卸卡板46，可拆卸卡板46主要对其上的过滤网47起到安装的作用，且也便于对其起到拆卸的作用，可拆卸卡板46的内侧固定安装有过滤网47，过滤网47主要对制剂起到过滤筛分的作用，过滤箱45的底部固定安装有安装管48，安装管48主要便于对其上的出液口49起到安装的作用，安装管48的底部固定安装有出液口49，出液口49主要便于对制剂进行排放的作用；
29.搅拌箱1的顶部固定安装有顶座2，顶座2主要便于对其上的电机21起到固定安装与放置的作用，以便使其带动搅拌轴22进行旋转工作的作用，顶座2的顶部中心固定安装有电机21，电机21的外部安装有安装壳，安装壳主要便于对其内的电机21起到安装与防护的作用，电机21的输出端传动连接有搅拌轴22，搅拌轴22的两侧设有螺纹孔，螺纹孔的内部螺纹连接有螺纹头23，通过设置螺纹孔与螺纹头23进行配合使用，从而便于对分叉搅拌叶27进行拆卸更换维修的作用，螺纹头23的一端固定安装有安装块24，安装块24主要便于使分叉搅拌叶27起到伸缩支撑的作用，安装块24的内部设有移动槽25，移动槽25的内部滑动连接有与之相匹配的移动块26，通过设置以上移动槽25与移动块26配合使用，从而便于使分叉搅拌叶27进行伸缩移动对制剂进行搅拌的作用，移动块26的一侧固定安装有分叉搅拌叶27，通过设置分叉搅拌叶27，从而提高搅拌制剂的效率与均匀性；通过设置以上搅拌机构的部件进而配合使用，从而便于对制剂进行搅拌加工，进而提高制剂搅拌混合的均匀性，提高其生产的质量，降低损失；
30.搅拌箱1的一侧上方固定固定安装有进液口11，进液口11主要使制剂通过其流入到搅拌箱1内进行加工的作用，搅拌箱1的底部中心固定安装有连接管12，连接管12主要使搅拌加工过后的制剂通过其排入到过滤箱45内进行过滤筛分的作用。
31.具体使用时，通过启动电机21使其上的输出端带动搅拌轴22进行旋转工作，然后通过搅拌轴22旋转时的惯性带动其上的分叉搅拌叶27在移动槽25进行来回伸缩移动的作用，从而提高对制剂搅拌的均匀度，再然后使搅拌加工过后的制剂通过连接管12排入到过滤箱45，然后通过启动振动电机42使其上的输出端带动振动板43进行振动，从而使振动板43带动过滤箱45进行振动，进而使过滤箱45内的过滤网47对制剂进行过滤筛分，进而提高制剂的生产质量，降低不必要的损失。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
