一种汽车脚垫的制作方法

本申请涉及汽车内饰，更具体地说，涉及一种汽车脚垫。

背景技术：

1、汽车脚垫是集吸水、吸尘、隔音、保护主机毯等功能为一体的一种环保汽车内饰零部件。属于汽车内部装饰品，保护车里车外的洁净，并能够起到美观舒适点缀的作用。通过汽车脚垫的吸水吸尘作用，可以有效防止鞋底残留的水分、脏物造成与离合器、制动器和油门间的滑动，避免安全隐患，降低内饰被污染和损坏的可能性，直接对脚垫进行清洗比清洗内饰更方便经济。

2、但现有的汽车脚垫大多为多层设计，其边缘普遍采用普通线缝包边，在日常使用过程中，灰尘和雨水等脏污会沿着脚垫的边缘渗入脚垫底层，对脚垫下方的汽车地板造成污染，并且长时期使用后脏污在脚垫的夹层中积聚，清洗较为不便，降低了使用寿命。

技术实现思路

1、为了解决上述问题，本申请提供一种汽车脚垫。

2、本申请提供的一种汽车脚垫采用如下的技术方案：

3、一种汽车脚垫，包括底垫和层垫，所述底垫的顶部边缘设置有与所述层垫形状相匹配的凸起边，所述底垫的顶面设置有若干集水槽，所述底垫的顶面边角处设置有若干定位柱，所述定位柱的顶部均设置有固定孔，所述固定孔中均可拆卸连接有固定钉，所述层垫上对应定位柱的位置均贯穿设置有定位孔。

4、进一步的，所述底垫的材质为硅橡胶，所述底垫的底面设置有若干防滑钉，所述防滑钉的分布与所述底垫上位于所述集水槽间的凸起部相对应。

5、通过上述技术方案，硅橡胶的材质可防止雨水等脏污下渗，同时具有较好的柔韧性和摩擦力，防滑钉的设置进一步提高了脚垫底面与汽车地毯间的摩擦力。

6、进一步的，所述层垫的厚度与所述底垫凸起边的高度相同，所述层垫由上至下依次为丝圈层，活性炭布层和吸音层，所述丝圈层的厚度等于活性炭布层和吸音层两者的厚度之和。

7、通过上述技术方案，丝圈层能吸收各种灰尘和泥沙，吸污能力强，提供较好的脚感的同时也便于后期的清洗，活性炭布层其具有良好的吸附性能，能够有效地净化汽车室内空气，提高了层垫的吸附能力，吸音层能够提高汽车内的隔音性。

8、进一步的，所述丝圈层、活性炭布层与吸音层之间的边缘处均通过魔术贴可拆卸连接。

9、通过上述技术方案，能够较好的将三层结构有效贴合的同时也便于后期的拆洗。

10、进一步的，所述固定钉与所述底垫之间还固定连接有防丢绳。

11、通过上述技术方案，防止固定钉脱出丢失。

12、进一步的，所述层垫的顶面对应所述定位孔与底垫之间均设置有凹槽，所述凹槽的宽度与所述防丢绳的直径相同。

13、通过上述技术方案，防丢绳可嵌入在凹槽中，防止外物与防丢绳产生勾连。

14、进一步的，所述固定钉的材质为不锈钢，所述固定孔的内侧底部均固定连接有强磁铁块。

15、通过上述技术方案，固定钉能够在强磁铁块的磁力作用下吸附在固定孔中，不锈钢材质防止脏污锈蚀固定钉，提高了使用寿命。

16、综上所述，本申请包括以下至少一个有益技术效果：

17、（1）通过底垫边缘设置的与层垫形状相匹配且厚度相同的凸起边，能够有效防止雨水等脏污顺边缘直接流入汽车中，通过底垫顶面设置的若干集水槽，在底垫与层垫之间形成储水间隙，增加了储水量，能够有效减小雨水等脏污的溢出；

18、（2）层垫与底垫之间通过固定钉与定位柱可拆卸连接，便于对其间储存的雨水等脏污进行清理，通过层垫的三层可拆卸结构设计，提高了吸污能力的同时也提供了较好的脚感，使得后期的拆洗更加方便。

技术特征：

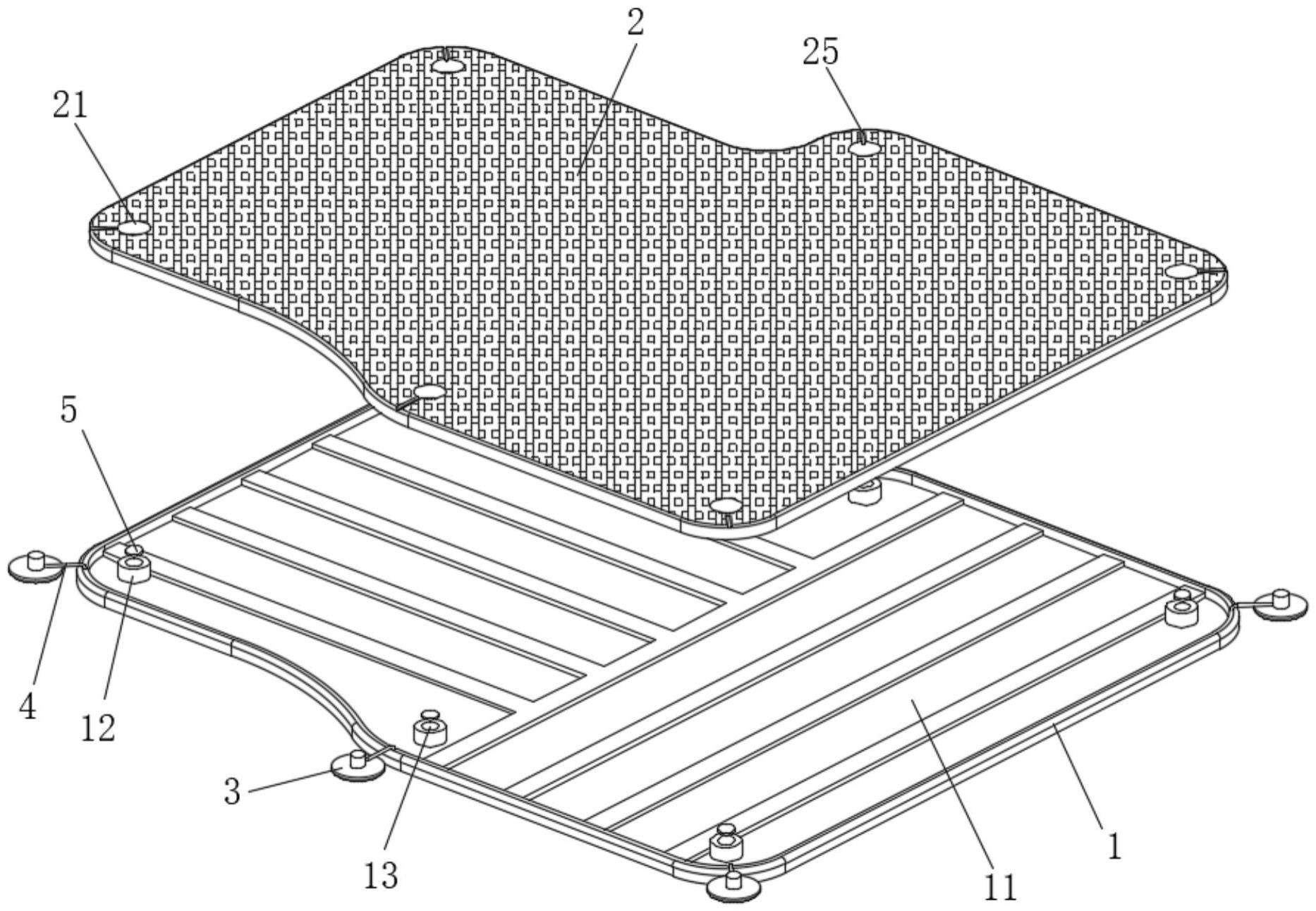

1.一种汽车脚垫，其特征在于，包括底垫（1）和层垫（2），所述底垫（1）的顶部边缘设置有与所述层垫（2）形状相匹配的凸起边，所述底垫（1）的顶面设置有若干集水槽（11），所述底垫（1）的顶面边角处设置有若干定位柱（12），所述定位柱（12）的顶部均设置有固定孔（13），所述固定孔（13）中均可拆卸连接有固定钉（3），所述层垫（2）上对应定位柱（12）的位置均贯穿设置有定位孔（21）。

2.根据权利要求1所述的一种汽车脚垫，其特征在于：所述底垫（1）的材质为硅橡胶，所述底垫（1）的底面设置有若干防滑钉（14），所述防滑钉（14）的分布与所述底垫（1）上位于所述集水槽（11）间的凸起部相对应。

3.根据权利要求1所述的一种汽车脚垫，其特征在于：所述层垫（2）的厚度与所述底垫（1）凸起边的高度相同，所述层垫（2）由上至下依次为丝圈层（22），活性炭布层（23）和吸音层（24），所述丝圈层（22）的厚度等于活性炭布层（23）和吸音层（24）两者的厚度之和。

4.根据权利要求3所述的一种汽车脚垫，其特征在于：所述丝圈层（22）、活性炭布层（23）与吸音层（24）之间的边缘处均通过魔术贴可拆卸连接。

5.根据权利要求1所述的一种汽车脚垫，其特征在于：所述固定钉（3）与所述底垫（1）之间还固定连接有防丢绳（4）。

6.根据权利要求5所述的一种汽车脚垫，其特征在于：所述层垫（2）的顶面对应所述定位孔（21）与底垫（1）之间均设置有凹槽（25），所述凹槽（25）的宽度与所述防丢绳（4）的直径相同。

7.根据权利要求1所述的一种汽车脚垫，其特征在于：所述固定钉（3）的材质为不锈钢，所述固定孔（13）的内侧底部均固定连接有强磁铁块（5）。

技术总结
本申请属于汽车内饰技术领域，公开了一种汽车脚垫，包括底垫和层垫，底垫的顶部边缘设置有与层垫形状相匹配的凸起边，底垫的顶面设置有若干集水槽，底垫的顶面边角处设置有若干定位柱，定位柱的顶部均设置有固定孔。通过底垫边缘设置的与层垫形状相匹配且厚度相同的凸起边，能够有效防止雨水等脏污顺边缘直接流入汽车中，通过底垫顶面设置的若干集水槽，在底垫与层垫之间形成储水间隙，增加了储水量，能够有效减小雨水等脏污的溢出；层垫与底垫之间通过固定钉与定位柱可拆卸连接，便于对其间储存的雨水等脏污进行清理，通过层垫的三层可拆卸结构设计，提高了吸污能力的同时也提供了较好的脚感，使得后期的拆洗更加方便。

技术研发人员：程良
受保护的技术使用者：上海潇科汽车科技有限公司
技术研发日：20221129
技术公布日：2024/1/12
