一种汽车后座靠背翻转控制机构的制作方法

本申请涉及汽车后座，尤其涉及一种汽车后座靠背翻转控制机构。

背景技术：

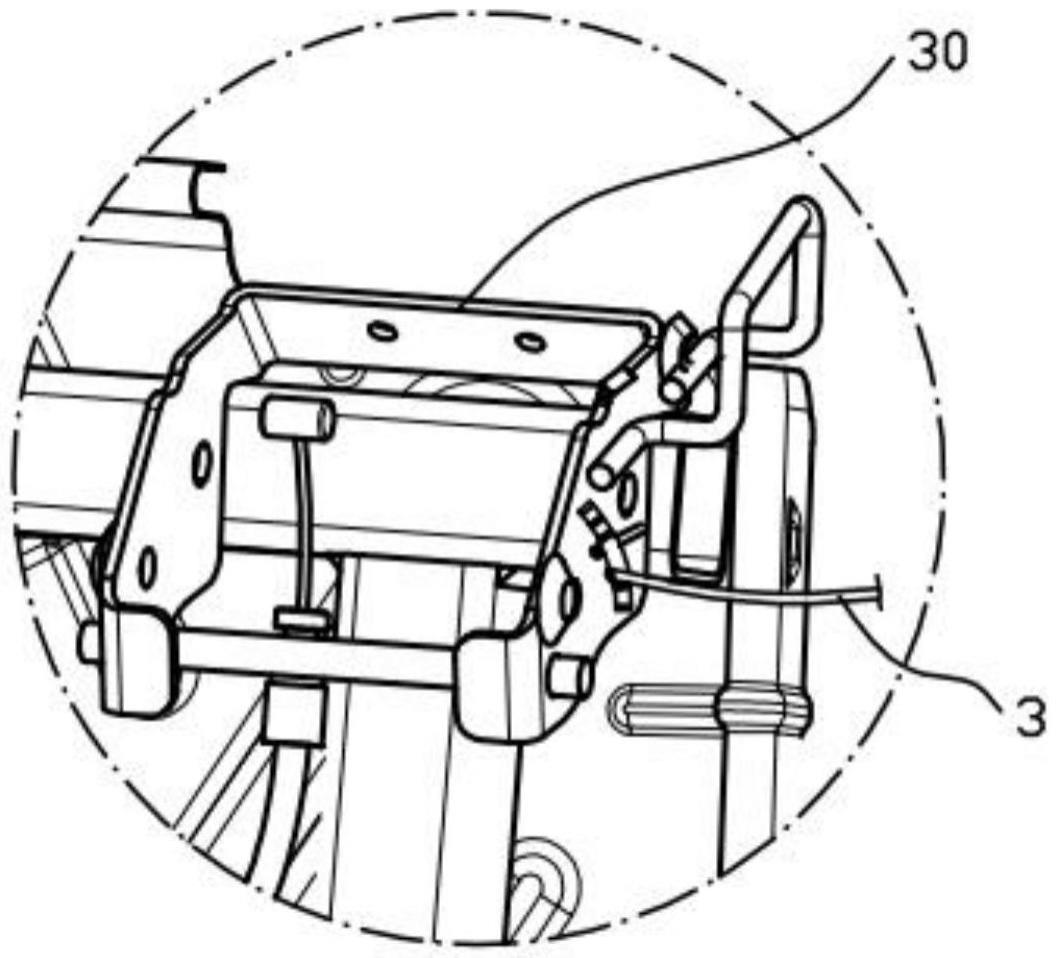

1、如说明书附图1所示，目前汽车的后座靠背底部铰接有装配于汽车中的后座靠背翻转底座，后座靠背翻转底座上设置有可锁止后座靠背处于乘坐状态的竖直状态、以及翻转至近似水平状态锁止机构，在后座靠背一侧顶部铰接设置有拉构件，锁止机构具有与拉构件连接的拉绳。通过后座靠背顶部一侧的拉构件驱动拉绳，对锁止机构进行动作，进而实现对后座靠背的解锁状态，在该状态下，后座靠背从近似竖直的乘坐状态可相对于后座靠背翻转底座朝向前座方向翻转至近似水平状态，进而实现对后备箱的扩容作用；而在需要将后座靠背反向翻转至近似竖直状态时，则直接将后座靠背翻转至乘坐状态，即可通过锁止机构进行自行锁止，该锁止机构对后座靠背实现的翻转作用是目前已知的作用方式。

2、由于通常汽车(如家用轿车)的后备箱容积有限，特别对于小型车以及两厢车，其后备箱容积更小，通常在实际生活中，为了增加后备箱的容纳体积、或是将大于后备箱纵深长度的物件装载至汽车中进行转运，汽车的后座靠背目前设计成可朝向前座方向翻转至近似水平状态的结构形式，以对后备箱进行快速扩容，尤其增大后备箱的纵深长度，进而可增加汽车的装载能力，便于在生活中对大件物品进行运输。

3、在实际通过拉构件拉动拉绳并驱动锁止机构的操作过程中，由于人们通常是站立在车体的后保险杠外侧对拉构件进行驱动，后备箱具有一定尺寸的朝向车体前方的纵深宽度，因而人们在驱动拉钩件时，不太容易接触，需要弯腰后才能实现手掌与拉钩件的接触，而人体在弯腰的状态下由于站立不稳，其对拉构件施加的旋转拉力大小下降，且通过拉绳驱动锁止机构动作需要一定大小的外力，因而通常存在不能一次性的驱动拉构件旋转而通过拉伸驱使锁止机构动作，而将后座靠背顺利的翻转放倒，对于后备箱纵深宽度较大的如三厢轿车，并且在身高较矮的人员对拉构件进行驱动时，通常不能一次性顺利完成，而要通过多次操作才能顺利的对拉构件施力而将后座靠背放倒，同时在车体结构和人员身高的不利情况下，人员对拉构件施加较大的外力还会匍匐至后备箱中，存在碰撞损伤的问题，因而目前的锁止机构对后座靠背的放倒操作存在不足。

技术实现思路

1、针对上述存在的问题，本申请旨在提供一种汽车后座靠背翻转控制机构，其可逐次驱动拉构件实现对后座靠背乘坐状态的解锁，实现对后备箱的扩容，解决目前因车辆及人体身高不足而导致后座靠背不能一次性解锁而翻转的问题，提高汽车后座靠背翻转操作的适用性和便捷性。

2、为了实现上述目的，本申请所采用的技术方案如下：一种汽车后座靠背翻转控制机构，所述后座靠背底部铰接有装配于汽车中的后座靠背翻转底座，所述后座靠背翻转底座上设置有可锁止后座靠背处于乘坐状态的近似竖直状态、以及翻转至近似水平状态锁止机构，在所述后座靠背一侧顶部铰接设置有拉构件，所述锁止机构具有与所述拉构件连接的拉绳，其特征在于：在所述拉构件上设置有在其拉动所述拉绳并可使所述后座靠背朝向近似水平方向翻转的状态下、所述拉构件朝向其行进方向并相对于所述后座靠背逐次锁止的辅助锁止机构。

3、优选的，所述拉构件为u型框结构，所述辅助锁止机构包括在拉构件可旋转的一侧侧壁上以拉构件的旋转中心为圆心设置的弧形锁止板，所述后座靠背上设置有与所述弧形锁止板相抵的静锁止板。

4、优选的，所述静锁止板铰接在所述后座靠背上，并在所述静锁止板的铰接处设置有将其压抵在所述弧形锁止板上的扭簧。

5、优选的，在所述弧形锁止板上沿其长度方向间距设置有倒三角锁台，并且所述静锁止板上设置有与所述倒三角锁台单向锁止嵌入配合的正三角锁钩。

6、本申请的有益效果是：通过该辅助锁止机构可实现对拉构件在任意旋转角度下的锁止，并通过逐次驱动拉构件实现对后座靠背乘坐状态的解锁，将后座靠背朝向前座方向翻转，实现对后备箱的扩容，解决目前因车辆及人体身高不足而导致后座靠背不能一次性解锁而翻转的问题，提高汽车后座靠背翻转操作的适用性和便捷性，并减轻人体对拉构件操作时处于身体向前弯曲状态下的不适。

技术特征：

1.一种汽车后座靠背翻转控制机构，所述后座靠背(10)底部铰接有装配于汽车中的后座靠背翻转底座(20)，所述后座靠背翻转底座(20)上设置有可锁止后座靠背(10)处于乘坐状态的近似竖直状态、以及翻转至近似水平状态锁止机构，在所述后座靠背一侧顶部铰接设置有拉构件(30)，所述锁止机构具有与所述拉构件(30)连接的拉绳(40)，其特征在于：在所述拉构件(30)上设置有在其拉动所述拉绳(40)并可使所述后座靠背(10)朝向近似水平方向翻转的状态下、所述拉构件(30)朝向其行进方向并相对于所述后座靠背(10)逐次锁止的辅助锁止机构。

2.根据权利要求1所述的一种汽车后座靠背翻转控制机构，其特征在于：所述拉构件(30)为u型框结构，所述辅助锁止机构包括在拉构件(30)可旋转的一侧侧壁上以拉构件(30)的旋转中心为圆心设置的弧形锁止板(1)，所述后座靠背(10)上设置有与所述弧形锁止板(1)相抵的静锁止板(2)。

3.根据权利要求2所述的一种汽车后座靠背翻转控制机构，其特征在于：所述静锁止板(2)铰接在所述后座靠背(10)上，并在所述静锁止板(2)的铰接处设置有将其压抵在所述弧形锁止板(1)上的扭簧。

4.根据权利要求3所述的一种汽车后座靠背翻转控制机构，其特征在于：在所述弧形锁止板(1)上沿其长度方向间距设置有倒三角锁台(1a)，并且所述静锁止板(2)上设置有与所述倒三角锁台(1a)单向锁止嵌入配合的正三角锁钩(2a)。

技术总结
本申请公开了一种汽车后座靠背翻转控制机构，包括在后座靠背的拉构件上设置有在其拉动拉绳并可使后座靠背朝向近似水平方向翻转的状态下、拉构件朝向其行进方向并相对于后座靠背逐次锁止的辅助锁止机构，其包括在拉构件一侧侧壁上设置的弧形锁止板，后座靠背上设置有与弧形锁止板相抵的静锁止板。通过该辅助锁止机构可实现对拉构件在任意旋转角度下的锁止，并通过逐次驱动拉构件实现对后座靠背乘坐状态的解锁，将后座靠背朝向前座方向翻转，实现对后备箱的扩容，解决目前因车辆及人体身高不足而导致后座靠背不能一次性解锁而翻转的问题，提高汽车后座靠背翻转操作的适用性和便捷性，并减轻人体对拉构件操作时处于身体向前弯曲状态下的不适。

技术研发人员：梁波龙,赵拯,李天武
受保护的技术使用者：麦格纳宏立汽车系统（陕西）有限公司
技术研发日：20230106
技术公布日：2024/1/12
