一种可调节高度的万向轮的制作方法

本技术涉及可调节高度的万向轮，具体为一种可调节高度的万向轮。

背景技术：

1、脚轮是个统称，包括活动和固定脚轮，活动脚轮也就是我们所说的万向轮，它的结构允许360度旋转，随着社会经济的发展，人们为了方便移动较大的设备，通常会在设备的底部安装了万向轮；

2、例如申请公开号为cn213973459u，一种可调节高度的万向轮，包括安装架，所述安装架的内部通过转轴转动连接有滚轮，所述套筒的内部活动设置有移动套筒，所述套筒内壁前后两侧的上部分别固定连接有连接块，两个所述连接块之间通过轴承转动连接有两个轴体，且所述移动套筒上对称开设有与轴体配合使用的活动槽，所述移动套筒的内壁左右两侧分别固定连接有连接板，两个所述连接板相对的一侧分别固定连接有齿条板，两个所述轴体的外侧分别固定套接有与两个齿条板相啮合的齿轮；

3、上述申请结构设计合理，使用便捷，整体高度调节方便，装置的使用灵活性高，能很好的满足使用需求，值得推广使用，但是其可调节高度的万向轮还需要人工手动调节，使用操作起来不够方便，因此市场急需研制一种可调节高度的万向轮来帮助人们解决现有的问题。

技术实现思路

1、本实用新型的目的在于提供一种可调节高度的万向轮，以解决上述背景技术中提出的目前可调节高度的万向轮还需要人工手动调节，使用操作起来不够方便的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种可调节高度的万向轮，包括支架和安装在所述支架上的调机螺杆，所述调机螺杆的外侧螺纹连接有调机螺套，所述调机螺套的下方设置有固定板，所述固定板上设置有副支架，所述调机螺杆内镶嵌连接有驱动轴，所述驱动轴的表面设置有与调机螺杆镶嵌连接的滑条，所述调机螺杆的上端设置有蜗轮，所述副支架内设置有与所述蜗轮传动连接的蜗杆，所述副支架内设置有用于驱使所述蜗杆转动的伺服电机。

3、通过上述技术方案，利用调机螺杆的转动可对调机螺套的高度进行调节，而调机螺杆的转动将由伺服电机驱使转动，调机螺套上设置有连接结构与设备连接，从而调机螺套的升降便可以对设备的高度进行调节，然后利用伺服电机驱使调机螺杆转动，来实现纯电控的效果，无需人工调节，使用起来更加的方便。

4、本实用新型在一较佳示例中可以进一步配置为：所述蜗杆的外侧设置有从动轮，所述伺服电机的一端设置有与所述从动轮传动连接的驱动轮，所述副支架的上方设置有安装板。

5、通过上述技术方案，安装板用于与设备连接，伺服电机驱使驱动轮转动，驱动轮通过从动轮带动蜗杆转动。

6、本实用新型在一较佳示例中可以进一步配置为：所述支架上设置有轴承座，所述轴承座内设置有轴承，所述轴承座上设置有用于固定的上方板。

7、通过上述技术方案，上方板用于固定轴承座，调机螺杆与轴承座内部的轴承连接，使得调机螺杆与支架之间可以转动连接。

8、本实用新型在一较佳示例中可以进一步配置为：所述轴承座的外侧设置有加油嘴。

9、通过上述技术方案，利用加油嘴可向轴承座内部加注润滑油。

10、本实用新型在一较佳示例中可以进一步配置为：所述支架的下方设置有中管，所述支架的两侧均设置有用于固定所述中管的锁杆螺丝。

11、通过上述技术方案，中管的外侧同样设置有轴承，利用锁杆螺丝将中管与支架固定。

12、本实用新型在一较佳示例中可以进一步配置为：所述支架的下方设置有铝芯聚氨酯轮，所述铝芯聚氨酯轮与中管转动连接。

13、通过上述技术方案，铝芯聚氨酯轮与中管通过轴承转动连接。

14、与现有技术相比，本实用新型的有益效果是：

15、该实用新型利用调机螺杆的转动可对调机螺套的高度进行调节，而调机螺杆的转动将由伺服电机驱使转动，调机螺套上设置有连接结构与设备连接，从而调机螺套的升降便可以对设备的高度进行调节，然后利用伺服电机驱使调机螺杆转动，来实现纯电控的效果，无需人工调节，使用起来更加的方便。

技术特征：

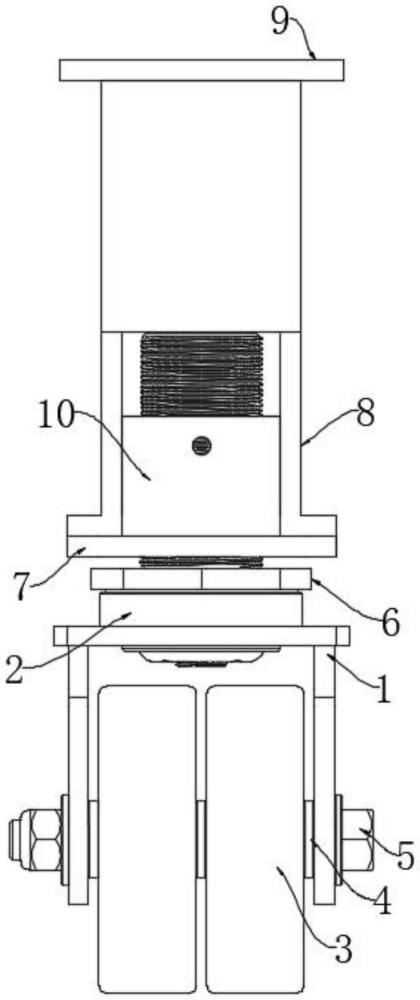

1.一种可调节高度的万向轮，包括支架(1)和安装在所述支架(1)上的调机螺杆(11)，其特征在于：所述调机螺杆(11)的外侧螺纹连接有调机螺套(10)，所述调机螺套(10)的下方设置有固定板(7)，所述固定板(7)上设置有副支架(8)，所述调机螺杆(11)内镶嵌连接有驱动轴(12)，所述驱动轴(12)的表面设置有与调机螺杆(11)镶嵌连接的滑条，所述调机螺杆(11)的上端设置有蜗轮(13)，所述副支架(8)内设置有与所述蜗轮(13)传动连接的蜗杆(14)，所述副支架(8)内设置有用于驱使所述蜗杆(14)转动的伺服电机(16)。

2.根据权利要求1所述的一种可调节高度的万向轮，其特征在于：所述蜗杆(14)的外侧设置有从动轮(15)，所述伺服电机(16)的一端设置有与所述从动轮(15)传动连接的驱动轮(17)，所述副支架(8)的上方设置有安装板(9)。

3.根据权利要求1所述的一种可调节高度的万向轮，其特征在于：所述支架(1)上设置有轴承座(2)，所述轴承座(2)内设置有轴承(19)，所述轴承座(2)上设置有用于固定的上方板(6)。

4.根据权利要求3所述的一种可调节高度的万向轮，其特征在于：所述轴承座(2)的外侧设置有加油嘴(18)。

5.根据权利要求1所述的一种可调节高度的万向轮，其特征在于：所述支架(1)的下方设置有中管(4)，所述支架(1)的两侧均设置有用于固定所述中管(4)的锁杆螺丝(5)。

6.根据权利要求5所述的一种可调节高度的万向轮，其特征在于：所述支架(1)的下方设置有铝芯聚氨酯轮(3)，所述铝芯聚氨酯轮(3)与中管(4)转动连接。

技术总结
本技术公开了一种可调节高度的万向轮，涉及可调节高度的万向轮技术领域，为解决现有技术中目前可调节高度的万向轮还需要人工手动调节，使用操作起来不够方便的问题。所述调机螺杆的外侧螺纹连接有调机螺套，所述调机螺套的下方设置有固定板，所述固定板上设置有副支架，所述调机螺杆内镶嵌连接有驱动轴，所述驱动轴的表面设置有与调机螺杆镶嵌连接的滑条，所述调机螺杆的上端设置有蜗轮，所述副支架内设置有与所述蜗轮传动连接的蜗杆，所述副支架内设置有用于驱使所述蜗杆转动的伺服电机，所述蜗杆的外侧设置有从动轮，所述伺服电机的一端设置有与所述从动轮传动连接的驱动轮，所述副支架的上方设置有安装板。
