一种电动自行车前叉的制作方法

本技术涉及电动自行车领域，具体为一种电动自行车前叉。

背景技术：

1、电动自行车是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操纵部件和显示仪表系统的交通工具，前叉部件在自行车结构中处于前方部位，它的上端与车把部件相连。

2、但是现有技术在实际使用时，电动自行车的手把一般是固定不动的，不便根据驾驶员的使用习惯进行调节，一般想调节手把的高度需要额外购买手把的加高码进行更换，造成额外的支出，且市面上的手把加高码质量参差不齐，随意加装容易造成安全隐患。

技术实现思路

1、为解决现有技术中存在的问题，本实用新型提供了一种电动自行车前叉，通过套筒拧动调节块，通过调节块带动螺杆转动，从而带动顶块在第一固定孔内移动，进而调节插块插入第一固定孔的深度，通过调节第一固定孔的深度来对固定块的高度进行调节，从而通过插块插入第一固定孔的深度来调节手把的高度。

2、为实现上述目的，本实用新型提供如下技术方案：包括：减震杆和固定块，所述减震杆的数量为两个，两个所述减震杆的表面均固定套接有下联板，所述减震杆的顶端固定连接有上联板，所述上联板的表面分别开设有第一固定孔和第二固定孔，所述上联板的底端固定连接有调节板，所述调节板的表面开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺杆，所述螺杆的一端固定连接有调节块，所述螺杆的另一端活动连接有顶块，且顶块的表面与第一固定孔的内部滑动连接，所述固定块的表面开设有滑槽，所述滑槽的内部转动连接有六角螺栓，所述六角螺栓的一端活动贯穿并延伸至固定块的外部，所述滑槽的内部滑动连接有滑板，所述滑板的内部与螺纹杆的表面螺纹连接，所述滑板的两端均分别固定连接有第一固定环，所述第一固定环通过螺栓固定连接有第二固定环，所述第一固定环与第二固定环的相对面设置有手把，所述固定块的顶端固定连接有插块，所述固定块相对应插块位置的一端固定连接有固定柱。

3、进一步的，所述滑槽的内部固定连接有两个滑杆，所述滑杆的表面与滑板的内部滑动连接，所述上联板的表面开设有紧固敞孔，所述上联板相对应紧固敞孔的一端开设有紧固孔。

4、进一步的，所述手把的表面开设有两个凹槽。

5、与现有技术相比，本实用新型的有益效果是：

6、1.本实用新型通过套筒拧动调节块，通过调节块带动螺杆转动，从而带动顶块在第一固定孔内移动，进而调节插块插入第一固定孔的深度，在调节完成后通过紧固孔使用螺栓拧紧紧固敞口将固定柱固定在第二固定孔的内部从而完成固定块的固定；

7、2.本实用新型同时还可以通过套筒拧动六角螺栓，通过六角螺栓的转动带动滑板在滑槽的内部移动，同时在滑杆的设置下加强了滑板移动的稳定性，通过滑板的移动带动第一固定环移动，第一固定环带动把手移动，从而实现把手的后移。

技术特征：

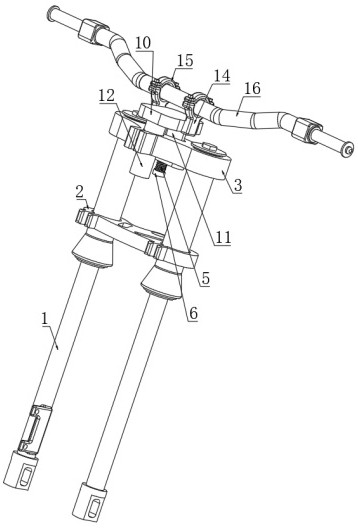

1.一种电动自行车前叉，包括：减震杆（1）和固定块（10），其特征在于：所述减震杆（1）的数量为两个，两个所述减震杆（1）的表面均固定套接有下联板（2），所述减震杆（1）的顶端固定连接有上联板（3），所述上联板（3）的表面分别开设有第一固定孔（8）和第二固定孔（9），所述上联板（3）的底端固定连接有调节板（4），所述调节板（4）的表面开设有螺纹孔，所述螺纹孔的内部螺纹连接有螺杆（5），所述螺杆（5）的一端固定连接有调节块（6），所述螺杆（5）的另一端活动连接有顶块（7），且顶块（7）的表面与第一固定孔（8）的内部滑动连接，所述固定块（10）的表面开设有滑槽，所述滑槽的内部转动连接有六角螺栓（17），所述六角螺栓（17）的一端活动贯穿并延伸至固定块（10）的外部，所述滑槽的内部滑动连接有滑板（13），所述滑板（13）的内部与螺纹杆的表面螺纹连接，所述滑板（13）的两端均分别固定连接有第一固定环（14），所述第一固定环（14）通过螺栓固定连接有第二固定环（15），所述第一固定环（14）与第二固定环（15）的相对面设置有手把（16），所述固定块（10）的顶端固定连接有插块（11），所述固定块（10）相对应插块（11）位置的一端固定连接有固定柱（12）。

2.根据权利要求1所述的一种电动自行车前叉，其特征在于：所述滑槽的内部固定连接有两个滑杆（18），所述滑杆（18）的表面与滑板（13）的内部滑动连接，所述上联板（3）的表面开设有紧固敞孔，所述上联板（3）相对应紧固敞孔的一端开设有紧固孔。

3.根据权利要求1所述的一种电动自行车前叉，其特征在于：所述手把（16）的表面开设有两个凹槽。

技术总结
本技术公开了一种电动自行车前叉，包括：减震杆和固定块，减震杆的数量为两个，两个减震杆的表面均固定套接有下联板，减震杆的顶端固定连接有上联板，上联板的表面分别开设有第一固定孔和第二固定孔，上联板的底端固定连接有调节板，调节板的表面开设有螺纹孔，螺纹孔的内部螺纹连接有螺杆。本技术通过调节块带动螺杆转动，从而带动顶块在第一固定孔内移动，进而调节插块插入第一固定孔的深度，通过套筒拧动六角螺栓，通过六角螺栓的转动带动滑板在滑槽的内部移动，同时在滑杆的设置下加强了滑板移动的稳定性，通过滑板的移动带动第一固定环移动，第一固定环带动把手移动，从而实现把手的后移。

技术研发人员：贾豪,宋旭阳,马小涛
受保护的技术使用者：河南立马电动车科技有限公司
技术研发日：20230810
技术公布日：2024/3/12
