一种折叠式生猪搬运推车的制作方法

本技术涉及猪养殖领域，尤其涉及一种折叠式生猪搬运推车。

背景技术：

1、生猪是指被电击死亡但为进行屠宰处理的猪，电击死亡生猪通常需要进行转运，送往上货区域，因此在对生猪进行搬运时，通常会使用时生猪搬运推车。现有的生猪搬运车通常是类似与板车，搬运时需要人工将猪抬起放置在板车上，在进行推动搬运，而猪体重较大，搬运上车或者卸车均较为不便。

2、因此，现在研发了一种能够方便对生猪进行搬运上车和卸车，提高生猪转运操作便捷性的折叠式生猪搬运推车。

技术实现思路

1、为了克服现有的生猪搬运车搬运时生猪时需要人工将猪抬起放置在板车上，之后再进行推动搬运，而猪体重较大，搬运上车或者卸车均较为不便的缺点，本实用新型提供一种能够方便对生猪进行搬运上车和卸车，提高生猪转运操作便捷性的折叠式生猪搬运推车。

2、本实用新型的技术实施方案为：一种折叠式生猪搬运推车，包括有移动底座、折叠底座、锁定组件、操作架、第一导向轮、连接件、第二导向轮、绑定组件和传送机构，移动底座右部上侧设置有折叠底座，折叠底座右部下侧设有锁定组件，折叠底座顶部连接有操作架，折叠底座上转动式连接有多个第一导向轮，折叠底座前后两侧均与移动底座之间转动式连接有多个连接件，移动底座右部转动式连接有多个第二导向轮，折叠底座上设有绑定组件，移动底座前部设有传送机构。

3、更为优选的是，锁定组件包括有锁定架和扭力弹簧，折叠底座右部下侧转动式连接有锁定架，锁定架前后两侧均与折叠底座之间连接有扭力弹簧。

4、更为优选的是，绑定组件包括有连接架和固定绑带，折叠底座前后两部上侧均连接有连接架，连接架上之间绕有固定绑带。

5、更为优选的是，传送机构包括有伺服电机、传动组件、安装轴、锥齿轮和导向件，移动底座前侧连接有伺服电机，伺服电机与操作架电性连接，移动底座上部前侧转动式连接有安装轴，安装轴与伺服电机输出轴之间设有传动组件，移动底座上转动式连接有多个导向件，安装轴上连接有多个锥齿轮，导向件均与相邻的锥齿轮啮合。

6、更为优选的是，传动组件包括有皮带轮和皮带，伺服电机输出轴与安装轴上均连接有皮带轮，皮带轮之间绕有皮带。

7、更为优选的是，导向件上均开有齿口，能够增加与生猪接触时的摩擦力。

8、与现有技术相比，本实用新型具有如下优点：本实用新型通过伺服电机输出轴转动由传动组件进行动力传送，使得安装轴旋转，安装轴旋转带动锥齿轮转动，通过锥齿轮的转动带动导向件顺时针旋转，将生猪传送到移动底座上，能够增加生猪搬运时的接触面积，方便对生猪进行搬运上车，提高生猪转运操作便捷性。

技术特征：

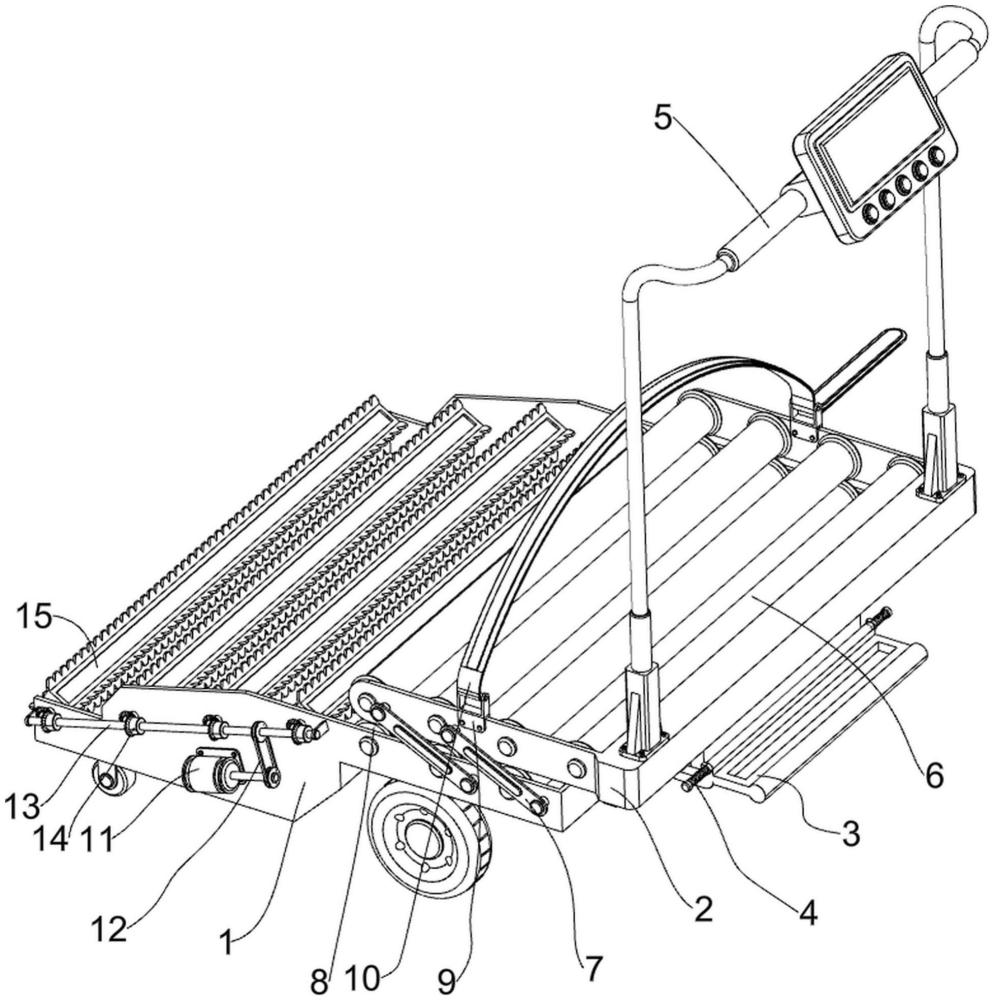

1.一种折叠式生猪搬运推车，其特征是：包括有移动底座(1)、折叠底座(2)、锁定组件、操作架(5)、第一导向轮(6)、连接件(7)、第二导向轮(8)、绑定组件和传送机构，移动底座(1)右部上侧设置有折叠底座(2)，折叠底座(2)右部下侧设有锁定组件，折叠底座(2)顶部连接有操作架(5)，折叠底座(2)上转动式连接有多个第一导向轮(6)，折叠底座(2)前后两侧均与移动底座(1)之间转动式连接有多个连接件(7)，移动底座(1)右部转动式连接有多个第二导向轮(8)，折叠底座(2)上设有绑定组件，移动底座(1)前部设有传送机构。

2.按照权利要求1所述的一种折叠式生猪搬运推车，其特征是：锁定组件包括有锁定架(3)和扭力弹簧(4)，折叠底座(2)右部下侧转动式连接有锁定架(3)，锁定架(3)前后两侧均与折叠底座(2)之间连接有扭力弹簧(4)。

3.按照权利要求2所述的一种折叠式生猪搬运推车，其特征是：绑定组件包括有连接架(9)和固定绑带(10)，折叠底座(2)前后两部上侧均连接有连接架(9)，连接架(9)上之间绕有固定绑带(10)。

4.按照权利要求3所述的一种折叠式生猪搬运推车，其特征是：传送机构包括有伺服电机(11)、传动组件(12)、安装轴(13)、锥齿轮(14)和导向件(15)，移动底座(1)前侧连接有伺服电机(11)，伺服电机(11)与操作架(5)电性连接，移动底座(1)上部前侧转动式连接有安装轴(13)，安装轴(13)与伺服电机(11)输出轴之间设有传动组件(12)，移动底座(1)上转动式连接有多个导向件(15)，安装轴(13)上连接有多个锥齿轮(14)，导向件(15)均与相邻的锥齿轮(14)啮合。

5.按照权利要求4所述的一种折叠式生猪搬运推车，其特征是：传动组件(12)包括有皮带轮和皮带，伺服电机(11)输出轴与安装轴(13)上均连接有皮带轮，皮带轮之间绕有皮带。

6.按照权利要求4所述的一种折叠式生猪搬运推车，其特征是：导向件(15)上均开有齿口，能够增加与生猪接触时的摩擦力。

技术总结
本技术涉及猪养殖领域，尤其涉及一种折叠式生猪搬运推车。本技术提供一种能够方便对生猪进行搬运上车和卸车，提高生猪转运操作便捷性的折叠式生猪搬运推车。一种折叠式生猪搬运推车，包括有移动底座、折叠底座、锁定组件、操作架和第一导向轮等，移动底座右部上侧设置有折叠底座，折叠底座右部下侧设有锁定组件，折叠底座顶部连接有操作架，折叠底座上转动式连接有多个第一导向轮。本技术通过伺服电机输出轴转动由传动组件进行动力传送，使得安装轴旋转，安装轴旋转带动锥齿轮转动，通过锥齿轮的转动带动导向件顺时针旋转，将生猪传送到移动底座上，能够增加生猪搬运时的接触面积，方便对生猪进行搬运上车，提高生猪转运操作便捷性。
