一种收纳盒的制作方法

本实用新型涉及家居技术领域，更具体地说，涉及一种收纳盒。

背景技术：

收纳盒，即用于收集集中物品的盒子。根据收纳盒材质的不同，有木质收纳盒、布质收纳盒等。其中，布质收纳盒由于其使用方便，便于拆装得到了广泛的应用。

布质收纳盒的主体层为塑料布、无纺布和无纺布覆膜等，通过在主体层中设置纸板以支撑，使得主体层具有足够的强度。使用时可以将纸板插入主体层中，组成盒状结构，一般包括底面、四周侧面和顶面。顶面为开盖结构，以拿取物品。收纳盒不使用时可以将收纳盒折叠以储藏。

然而，由于现有技术中常见的收纳盒均为顶面开口，因而放物品及拿取物品时必须打开顶盖，因而对于顶面被遮挡等情况下均出现拿取不便的问题。

综上所述，如何有效地解决收纳盒放置及拿取物品不便等问题，是目前本领域技术人员急需解决的问题。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种收纳盒，该收纳盒的结构设计可以有效地解决放置及拿取物品不便的问题。

为了达到上述目的，本实用新型提供如下技术方案：

一种收纳盒，包括顶盖、底板和侧壁；所述侧壁设置有能够开合的侧盖，所述侧盖与侧壁转动连接或与底板转动连接，且所述侧盖上设置有用于与侧壁或所述顶盖可拆卸固定连接的侧盖固定件。

优选地，上述收纳盒中，所述侧盖的底边与底板连接，顶端与所述顶盖平齐，所述侧盖固定件设置于所述侧盖两侧以与两侧的侧壁连接。

优选地，上述收纳盒中，所述顶盖与侧壁转动连接。

优选地，上述收纳盒中，所述顶盖的边缘设置有向下翻折的翻折边，所述翻折边上设置有用于与侧壁连接的顶盖固定件。

优选地，上述收纳盒中，所述顶盖固定件为魔术贴，所述侧壁上相应的设置有魔术贴。

优选地，上述收纳盒中，所述顶盖合盖状态下所述翻折边中能够与侧盖接触的一侧设置有导磁件，所述侧盖的顶部相对于所述导磁件的位置设置有磁铁。

优选地，上述收纳盒中，还包括沿所述侧盖边缘设置的支撑架，所述支撑架与所述侧盖可拆卸的固定连接。

优选地，上述收纳盒中，所述侧盖的两侧设置有用于固定所述支撑架的魔术贴或绳，所述侧盖两侧的侧壁上设置有用于固定所述支撑架的魔术贴或绳。

优选地，上述收纳盒中，与所述侧盖相对的一侧侧壁上设置有叠放收纳盒时用于连接的魔术贴。

优选地，上述收纳盒中，所述侧盖上设置有拉手。

本实用新型提供的收纳盒包括顶盖、底板和侧壁。其中，侧壁上设置有侧盖，侧盖与侧壁转动连接或与底板转动连接以开合，且侧盖上设置有侧盖固定件，以与侧壁或顶盖可拆卸的固定连接。

应用本实用新型提供的收纳盒时，既可以从顶盖打开以放置或拿取物品。根据需要，也可以打开侧盖，放置或拿取物品，而后通过侧盖固定件将侧盖关闭锁紧。因而通过侧盖和顶盖的设置，用户可以根据需要选择打开方向，使用更为方便、快捷和灵活，且侧盖与侧壁或底板转动连接，也就是侧盖为翻转式盖体，也便于侧向打开后合盖。

在一种优选的实施方式中，本实用新型提供的收纳盒还包括沿侧盖边缘设置的支撑件，支撑件与侧盖可拆卸的固定连接。通过支撑件的设置，进一步增强了收纳盒的强度，提高了其承重能力，且在收纳盒层层叠加使用时，收纳盒也不易发生变形。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型提供的收纳盒一种具体实施方式的结构示意图；

图2为图1的后视结构示意图；

图3为图1所示收纳盒的一种打开方式示意图；

图4为图3中A部位内部结构图；

图5为图3的合盖状态示意图；

图6为图1所示收纳盒的另一种打开方式示意图；

图7为图6中B部位内部结构示意图；

图8为图6的合盖状态示意图；

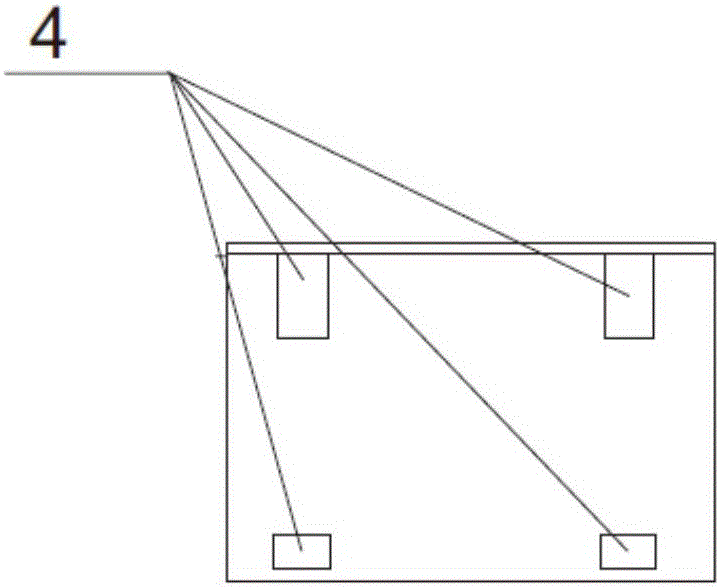

图9为收纳盒叠加结构示意图。

附图中标记如下：

顶盖1，侧盖2，磁铁3，魔术贴4，支撑架5，底板6，拉手7，导磁件8。

具体实施方式

本实用新型实施例公开了一种收纳盒，以方便的放置及拿取物品。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图9，图1为本实用新型提供的收纳盒一种具体实施方式的结构示意图；图2为图1的后视结构示意图；图3为图1所示收纳盒的一种打开方式示意图；图4为图3中A部位内部结构图；图5为图3的合盖状态示意图；图6为图1所示收纳盒的另一种打开方式示意图；图7为图6中B部位内部结构示意图；图8为图6的合盖状态示意图；图9为收纳盒叠加结构示意图。

在一种具体实施方式中，本实用新型提供的收纳盒包括顶盖1、底板6和侧壁，也就是通过顶盖1、底板6和侧壁围成中空的盒状结构，一般的收纳盒呈立方体状，结构简单。当然，根据需要也可以设置为横截面呈六边形等其他形状，对此不作具体限定。

其中，侧壁上设置有侧盖2，侧盖2与侧壁转动连接或与底板6转动连接，也就是侧盖2为翻盖，具体可以为沿竖直方向翻转或沿水平方向翻转，且侧盖2上设置有侧盖固定件，以与侧壁或顶盖1可拆卸的固定连接，进而可以在合盖时将侧盖2固定，而当需要拿取或放置物品时能够将侧盖2打开。具体的侧盖2的顶端可以与顶盖1相抵，侧盖2的底端可以与底板6连接，也可以将侧盖2设置于侧壁高度方向的中部。当收纳盒呈立方体时，则可以将任一面侧壁设置为侧盖2，如将前端面设置为侧盖2等。

底板6一般与侧壁连接，对其具体结构可以不做限定。顶盖1，即从顶部打开，具体可以外翻盖，也可以为整体可拆卸的端盖。顶盖1与侧壁既可以可拆卸的固定连接，从而合盖时更为稳固，当然也可以直接将顶盖1放置于侧壁上端也可。具体可根据收纳盒的使用需要进行具体设置。

需要说明的是，上述收纳盒优选的为布质收纳盒，如塑料布、无纺布和无纺布覆膜等主体层，并通过在主体层中设置纸板等支撑板以支撑。其具体设置可参考现有技术中布质收纳盒的结构。布质收纳盒不使用时可以方便地将收纳盒折叠以储藏。

应用本实用新型提供的收纳盒时，既可以从顶盖1打开以放置或拿取物品。根据需要，也可以打开侧盖2，放置或拿取物品，而后通过侧盖固定件将侧盖2关闭锁紧。因而通过侧盖2和顶盖1的设置，用户可以根据需要选择打开方向，使用更为方便、快捷和灵活，且侧盖2与侧壁或底板6转动连接，也就是侧盖2为翻转式盖体，也便于侧向打开后合盖。

优选的，侧盖2的底边与底板6连接，顶端与顶盖1平齐，侧盖固定件设置于侧盖2两侧以与两侧的侧壁连接。也就是侧盖2能够绕其底边翻转，从而打开或关闭。侧盖2的两侧设置侧盖固定件，从而能够将侧盖2与侧壁固定，而选择由顶端打开，即由顶盖1打开。当然，在顶盖1合盖时，也可以由侧盖2打开收纳盒。

进一步地，顶盖1与侧壁转动连接。也就是顶盖1可以绕侧壁翻转，当收纳盒呈立方体时，顶盖1的一边与侧壁连接，优选的，侧盖2与底板6连接的边和顶盖1与侧壁连接的边为对角边，也就是顶盖1沿水平方向向上打开，而侧盖2沿水平方向向下打开。当然，顶盖1与侧盖2的打开方向也可以根据具体需要进行设置。

更进一步地，顶盖1的边缘设置有向下翻折的翻折边，翻折边上设置有用于与侧壁连接的顶盖固定件。也就是将顶盖1合上时，其边缘的翻折边扣于侧壁外，使得收纳盒的密闭性更好。通过在翻折边上设置与侧壁连接的固定件，顶盖1合上时不易由于晃动等原因掀开，当常打开侧盖2时，可以将顶盖1与侧壁连接保持稳固的关闭状态。

具体的，顶盖固定件为魔术贴4，侧壁上相应的设置有魔术贴4。也就是通过魔术贴4将顶盖1与侧壁粘合，能够方便的将其打开或关闭。魔术贴4可以设置为多段，并以预设间隔排列。对于立方体状收纳盒，可以在翻折边相对的两个侧面上分别设置魔术贴4。当然，顶盖固定件并不局限于魔术贴4，也可以采用按扣等常规的可拆卸连接件。

为了便于侧盖2合上时的固定，可以在顶盖1合盖状态下翻折边中能够与侧盖2接触的一侧设置导磁件8，侧盖2的顶部相对于导磁件8的位置设置有磁铁3。因而在顶盖1合上时，侧盖2上的磁铁3与导磁件8的吸附作用将侧盖2固定于盒盖状态。也就是侧盖固定件为磁铁3，通过磁铁3吸附作用将侧盖2与顶盖1连接。导磁件8可以为铁片等常规的能够被磁铁3吸附的结构。根据需要，当常打开侧盖2时，则将侧盖2吸附于顶盖1的翻折边外侧，以方便打开侧盖2，具体如图3所示的一种打开方式。当常打开顶盖1时，则将侧盖2吸附于顶盖1的翻折边内侧，以方便打开顶盖1，具体如图6所示的另一种打开方式。具体可根据使用时的具体情况进行选择。

在上述各实施例的基础上，还包括沿侧盖2边缘设置的支撑架5，支撑架5与侧盖2可拆卸的固定连接。为了提高收纳盒的结构强度，提升其承重能力，防止收纳盒变形，特别对于承重较差的布质收纳盒，通过增设支撑架5以提高其强度，支撑架5的结构具体可根据侧盖2边缘的形状设置，一般设置为与边缘形状相符。如收纳盒呈立方体，相应的侧盖2呈矩形时，则支撑架5可以设置为沿侧盖2边缘的U形结构。支撑架5优选的与侧盖2可拆卸的固定连接，从而便于在收纳盒不使用时将其收起存储，而当承重较大时，增设支撑架5以提高强度。

进一步地，支撑架5可以通过魔术贴4或绳固定于侧盖2上。即侧盖2的两侧设置有用于固定支撑架5的魔术贴4或绳，侧盖2两侧的侧壁上设置有用于固定支撑架5的魔术贴4或绳。魔术贴4或绳均能够方便的拆开，因此当侧盖2常开时，可以有选择的将支撑架5与侧盖2连接或与侧壁连接，从而将支撑架5固定。而当侧盖2不常开时，可以将支撑架5通过侧盖2上的魔术贴4或绳与侧盖2连接，同时将支撑架5通过侧壁上的魔术贴4或绳与侧壁也连接，因而侧盖2与侧壁均与支撑架5连接也就将实现了将侧盖2与侧壁的固定，如图7所示。通过上述设置，支撑架5的固定方式多样，可以根据用户具体需求有选择地的设置，使用更为方便。

收纳盒在使用时根据需要可以叠加放置，因此，在上述各实施例的基础上，与侧盖2相对的一侧侧壁上设置有叠放收纳盒时用于连接的魔术贴4。也就是收纳盒在水平叠放时首尾可以通过魔术贴4连接，形成稳固的整体收纳结构。根据需要如收纳盒上下叠放时，也可以在收纳盒的底部或顶盖1上设置魔术贴4，从而将上下叠放的收纳盒连接，提高稳定性。

进一步地，侧盖2上设置有拉手7。通过拉手7拉动侧盖2，能够方便的将其拉开，使用更为便捷。拉手7的形状具体可以为圆环状或带状，可以根据具体需要设置。优选的，侧盖2上的拉手7上开设有用于手指穿入的通孔，进而开盖时可以将手指穿入通孔中，将侧盖拽开，从而便于打开侧盖。根据需要顶盖1上也可以设置拉手7。为便于搬动收纳盒，在收纳盒相对的两个侧壁上可以分别设置拉手7，拉手7的具体形状不作限定，如拉手两端分别与侧壁连接，中间形成容手指穿过的空间等。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
