一种建材运输架的制作方法

本技术属于石材加工设备，具体涉及一种建材运输架。

背景技术：

1、石材加工工序比较繁杂，包括铣、钻、磨、雕花等各种工艺，在进行加工前，必须先运输至加工设备的工位上，石材自身重量非常大，通常的运输架的不能对长度尺寸不同的石材进行运输，从而影响石材的运输效率。

2、现有技术cn211592623u公开了一种建材运输用移动架，包括支撑柱、底座、推拉板、滑动导轨和滑动块，支撑柱固定安装在底座上，拉动推动块，推动块带动所述滑动块在滑动导轨上，让推动块从底座中伸出，支撑柱对底座上的石材进行限位，使得对长度尺寸不同的石材进行运输，从而提高石材的运输效率。

3、在正常使用，通过支撑柱固定安装在底座上，支撑柱对底座上的石材进行限位，由于石材尺寸大小不同，支撑柱不能根据石材尺寸大小不同进行调节，使得支撑柱不能对尺寸大小不同的石材进行限位，从而影响装置的实用性。

技术实现思路

1、本实用新型的目的是：解决了由于石材尺寸大小不同，支撑柱不能根据石材尺寸大小不同进行调节，使得支撑柱不能对尺寸大小不同的石材进行限位，从而影响装置的实用性的问题。

2、为实现上述技术目的，本实用新型采用的技术方案如下：

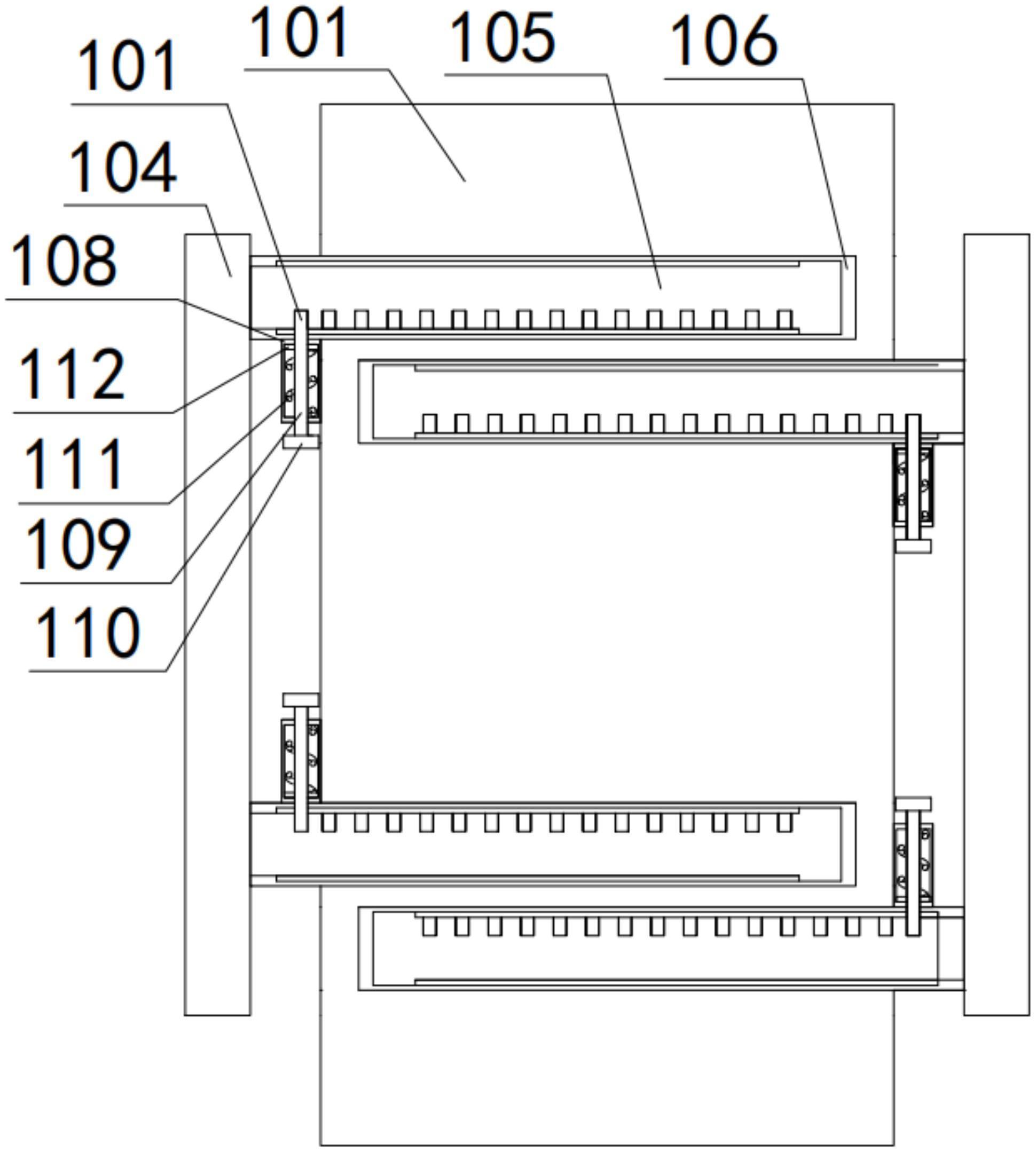

3、本实用新型提供了一种建材运输架，包括底座和安装组件，所述安装组件包括滑轮座、支撑柱、安装块、延长杆、安装筒、把手和定位构件，所述安装筒固定安装在所述底座的一侧，所述延长杆与所述安装筒滑动连接，并位于所述安装筒远离所述底座的一侧，所述安装块与所述延长杆固定连接，并位于所述延长杆远离所述安装筒的一侧，所述支撑柱与所述安装块固定连接，并位于所述安装块远离所述延长杆的一侧，所述定位构件设置在所述安装筒上，并与所述延长杆连接，且与所述底座连接，所述滑轮座与所述底座固定连接，并位于所述底座远离所述延长杆的一侧，所述把手与所述底座固定连接，并位于所述底座远离所述滑轮座的一侧。

4、其中，所述定位构件包括定位筒、支撑部件和拉杆，所述定位筒与所述底座固定连接，并与所述安装筒固定连接，所述定位筒位于所述底座靠近所述安装块的一侧；所述拉杆与所述定位筒滑动连接，并与所述延长杆滑动连接；所述支撑部件设置在所述定位筒上，并与所述拉杆连接。

5、其中，所述支撑部件包括支撑弹簧和连接块，所述连接块与所述拉杆固定连接，并与所述定位筒滑动连接；所述支撑弹簧的一端与所述定位筒连接，所述支撑弹簧的另一端与所述连接块连接。

6、其中，所述定位构件还包括拉动块，所述拉动块与所述拉杆固定连接，并位于所述拉杆远离所述安装筒的一侧。

7、其中，所述安装组件还包括安装底座和滑动轮，所述安装底座与所述安装块固定连接，并位于所述安装块远离所述支撑柱的一侧；所述滑动轮与所述安装底座固定连接，并位于所述安装底座远离所述安装块的一侧。

8、本实用新型的一种建材运输架，拉动所述安装块，所述安装块带动所述延长杆在所述安装筒上移动，所述支撑弹簧驱动所述连接块在所述定位筒内部移动，并带动所述拉杆进行移动，将所述延长杆的位置进行固定，使得所述支撑柱根据尺寸大小不同的石材进行限位，从而提高装置的实用性。

技术特征：

1.一种建材运输架，包括底座，其特征在于，

2.如权利要求1所述的建材运输架，其特征在于，

3.如权利要求2所述的建材运输架，其特征在于，

4.如权利要求2所述的建材运输架，其特征在于，

5.如权利要求1所述的建材运输架，其特征在于，

技术总结
本技术涉及石材加工设备技术领域，具体涉及一种建材运输架，包括底座和安装组件，安装组件包括滑轮座、支撑柱、安装块、延长杆、安装筒、把手和定位构件，安装筒固定安装在底座的一侧，延长杆与安装筒滑动连接，并位于安装筒远离底座的一侧，安装块与延长杆固定连接，并位于延长杆远离安装筒的一侧，支撑柱与安装块固定连接，并位于安装块远离延长杆的一侧，定位构件设置在安装筒上，并与延长杆连接，且与底座连接，滑轮座与底座固定连接，并位于底座远离延长杆的一侧，把手与底座固定连接，并位于底座远离滑轮座的一侧，使得支撑柱根据尺寸大小不同的石材进行限位，从而提高装置的实用性。

技术研发人员：姚荣富,杨进来,姚志能
受保护的技术使用者：湖北省星诚石美建材有限公司
技术研发日：20221213
技术公布日：2024/1/13
