一种包装袋及其生产设备的制作方法

本发明涉及包装袋及其生产设备，具体为一种包装袋及其生产设备。

背景技术：

1、包装袋是一种用于包装物品的材料，通常由塑料、纸张、金属或其他材料制成，它们通常用于保护和保存食品、衣物、书籍等物品，以及医疗和工业领域，包装袋通常具有不同的尺寸和形状，以满足不同的包装需求；包装袋裁剪设备是一种专门用于裁剪包装袋的机器，可以快速、准确地按照预设的尺寸进行裁剪。这种设备通常采用自动化技术，可以大大提高裁剪效率和精度，同时也可以减少人工操作的成本和误差。

2、包装袋一般用于包装各种东西，但是目前的包装袋仅仅采用单层材质制作，强度比较低，长时间使用中，会造成包装袋出现破损，安全性比较低，同时包装袋裁剪设备使用中，裁剪产生的废料通常飘落到地面上，后期需要人工进行清理，费时费力，同时包装袋原料卷放卷过程中，存在晃动的现象，稳定性比较低，不便于使用者使用。

3、因此，需要对包装袋以及加工设备进行设计改造，有效的防止目前的包装袋仅仅采用单层材质制作，强度比较低，长时间使用中，会造成包装袋出现破损，安全性比较低，同时包装袋裁剪设备使用中，裁剪产生的废料通常飘落到地面上，后期需要人工进行清理，费时费力，同时包装袋原料卷放卷过程中，存在晃动的现象，稳定性比较低的现象。

技术实现思路

1、为解决上述背景技术中提出的问题，本发明的目的在于提供一种包装袋及其生产设备，具备了防护优良以及便于收集废料的优点，解决了目前的包装袋仅仅采用单层材质制作，强度比较低，长时间使用中，会造成包装袋出现破损，安全性比较低，同时包装袋裁剪设备使用中，裁剪产生的废料通常飘落到地面上，后期需要人工进行清理，费时费力，同时包装袋原料卷放卷过程中，存在晃动的现象，稳定性比较低的问题。

2、为实现上述目的，本发明提供如下技术方案：一种包装袋及其生产设备，包括包装袋以及生产设备，所述包装袋的表面固定连接有高密度防护层，所述高密度防护层的外侧固定连接有塑料密封层，所述塑料密封层的外侧固定连接有安全层；

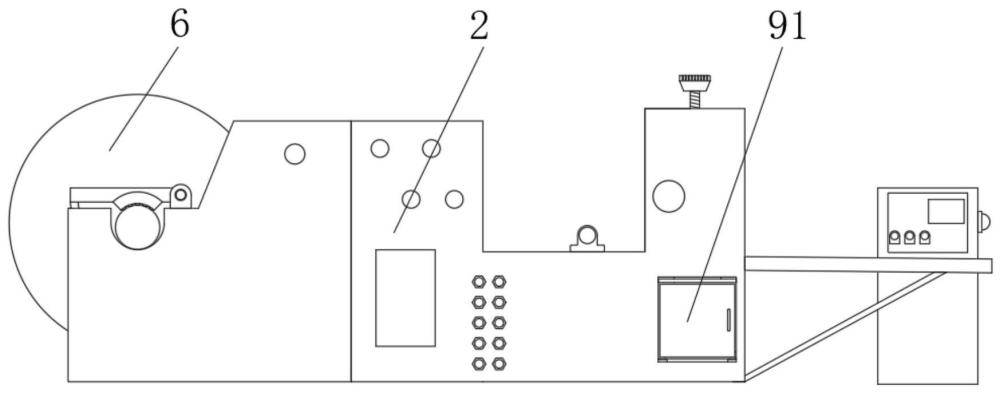

3、所述生产设备顶部的左侧设置有包装袋原料卷，所述生产设备顶部的左侧开设有圆槽，所述圆槽与包装袋原料卷配合使用，所述生产设备的顶部设置有限位组件；

4、所述限位组件包括固定套，所述固定套固定连接在生产设备的顶部，所述固定套的内部活动连接有限位杆，所述生产设备的左侧开设有固定槽，所述固定槽内壁的右侧固定连接有限位盒，所述限位盒的内部滑动连接有移动板，所述移动板的右侧固定连接有弹簧，所述移动板的左侧固定连接有与限位盒滑动连接的卡杆，所述限位杆的底部固定连接有与卡杆配合使用的旋转压杆；

5、所述生产设备的内部设置有收集组件；

6、所述收集组件包括废料收集箱，所述废料收集箱与生产设备的正面滑动连接，所述废料收集箱的底部固定安装有吹气风扇，所述废料收集箱的内部设置有多孔布袋，所述多孔布袋顶部的两侧均固定连接有滑块，所述废料收集箱的顶部设置有盖板，所述盖板的顶部连通有管道，所述管道的顶部连通有收集管，所述管道的底部固定连接有与滑块滑动连接的滑套。

7、作为本发明优选的，所述生产设备的内部纵向固定连接有支撑块，所述支撑块的数量为两个，所述支撑块与废料收集箱滑动连接。

8、作为本发明优选的，所述废料收集箱的底部固定连接有安全网，所述安全网与废料收集箱配合使用。

9、作为本发明优选的，所述包装袋内壁底部的四角均固定连接有加强块，所述加强块与包装袋配合使用。

10、作为本发明优选的，所述移动板的表面滑动连接有支杆，所述支杆与限位盒的内部固定连接。

11、作为本发明优选的，所述限位杆的底部固定连接有圆块，所述圆块与包装袋原料卷配合使用。

12、作为本发明优选的，所述圆块的底部活动镶嵌有金属滚珠，所述金属滚珠与包装袋原料卷配合使用。

13、作为本发明优选的，所述限位盒的内部与移动板的右侧均固定连接有定位块，所述定位块位于弹簧的内部，所述定位块与弹簧配合使用。

14、与现有技术相比，本发明的有益效果如下：

15、1、本发明通过高密度防护层进行对包装袋进行防护，保持包装袋的安全性，通过塑料密封层，避免包装袋出现泄露的现象，提高了包装袋的安全性，通过安全层的设置，能够对包装袋的外侧进行防护，避免出现包装袋穿透的现象，提高了包装袋的安全性，之后通过限位组件，限位杆带动圆块对包装袋原料卷进行卡紧，之后通过弹簧对移动板进行抵紧，移动板抵紧带动卡块卡在旋转压杆上，可以对限位杆进行固定，保持包装袋原料卷的稳定性，同时在对包装袋原料卷裁剪的过程中，启动吹气风扇，吹气风扇对底部进行吹风，使吹气风扇对废料收集箱的内部进行吸收空气，使收集管持续向上吸收空气，使裁剪产生的废料吸收到收集管的内部，之后通过多孔布袋进行收集，可以废料进行收集，解决了目前的包装袋仅仅采用单层材质制作，强度比较低，长时间使用中，会造成包装袋出现破损，安全性比较低，同时包装袋裁剪设备使用中，裁剪产生的废料通常飘落到地面上，后期需要人工进行清理，费时费力，同时包装袋原料卷放卷过程中，存在晃动的现象，稳定性比较低的问题，从而达到防护优良以及便于收集废料的效果从而具有防护优良以及便于收集废料的效果。

16、2、本发明通过支撑块的设置，能够对废料收集箱底部的两侧进行限位，便于废料收集箱进行滑动，提高了废料收集箱的稳定性，便于使用者使用。

技术特征：

1.一种包装袋及其生产设备，包括包装袋(1)以及生产设备(2)，其特征在于，所述包装袋(1)的表面固定连接有高密度防护层(3)，所述高密度防护层(3)的外侧固定连接有塑料密封层(4)，所述塑料密封层(4)的外侧固定连接有安全层(5)；

2.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述生产设备(2)的内部纵向固定连接有支撑块(10)，所述支撑块(10)的数量为两个，所述支撑块(10)与废料收集箱(91)滑动连接。

3.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述废料收集箱(91)的底部固定连接有安全网(11)，所述安全网(11)与废料收集箱(91)配合使用。

4.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述包装袋(1)内壁底部的四角均固定连接有加强块(12)，所述加强块(12)与包装袋(1)配合使用。

5.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述移动板(85)的表面滑动连接有支杆(13)，所述支杆(13)与限位盒(84)的内部固定连接。

6.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述限位杆(82)的底部固定连接有圆块(14)，所述圆块(14)与包装袋原料卷(6)配合使用。

7.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述圆块(14)的底部活动镶嵌有金属滚珠(15)，所述金属滚珠(15)与包装袋原料卷(6)配合使用。

8.根据权利要求1所述的一种包装袋及其生产设备，其特征在于：所述限位盒(84)的内部与移动板(85)的右侧均固定连接有定位块(16)，所述定位块(16)位于弹簧(86)的内部，所述定位块(16)与弹簧(86)配合使用。

技术总结
本发明公开了一种包装袋及其生产设备，包括包装袋以及生产设备，所述包装袋的表面固定连接有高密度防护层。本发明通过高密度防护层进行对包装袋进行防护，保持包装袋的安全性，通过塑料密封层，避免包装袋出现泄露的现象，提高了包装袋的安全性，通过安全层的设置，能够对包装袋的外侧进行防护，避免出现包装袋穿透的现象，同时在对包装袋原料卷裁剪的过程中，启动吹气风扇，吹气风扇对底部进行吹风，使吹气风扇对废料收集箱的内部进行吸收空气，使收集管持续向上吸收空气，使裁剪产生的废料吸收到收集管的内部，之后通过多孔布袋进行收集，可以废料进行收集，使包装袋防护优良以及便于收集废料。

技术研发人员：张志苗
受保护的技术使用者：浙江青蓝新材料科技有限公司
技术研发日：
技术公布日：2024/3/27
