一种成圈电缆线装卸升降辅助装置的制作方法

本技术涉及电缆线装卸领域，具体为一种成圈电缆线装卸升降辅助装置。

背景技术：

1、电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线，电缆线盘是电线电缆专用的一种盘具，用于对电缆线进行收集，方便装卸升降装置对其进行移动与运输。

2、电缆装卸装置大多由挡板、固定杆和升降装置等部件组成，工人通过升降装置控制固定杆的位置，使得固定杆与电缆线圈内部的中心点凹槽平齐，控制升降装置位置，使得电缆卷的受力从地面转移到固定杆端面，提高固定杆的位置，使得工人可轻松的控制电缆卷的位置。

3、但现有的电缆线卷装卸在使用过程中，在电缆线圈装卸的过程中，往往是通过固定杆插入线圈内部，从而将其抬起进行装卸运输，但电缆线圈内部固定架大多形状为圆形，在固定杆插入抬起时，电缆线圈难免会发生位移，容易导致电缆线圈的晃动，造成一定的安全隐患。

技术实现思路

1、基于此，本实用新型的目的是提供一种成圈电缆线装卸升降辅助装置，以解决上述背景技术中所提到的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种成圈电缆线装卸升降辅助装置，包括挡板和升降装置，所述挡板的一端固定安装有固定杆，且固定杆的内部活动安装有转杆，所述转杆的一端固定安装有把手，且转杆的另一端固定安装有齿轮，所述固定杆的内部活动安装有滑块，且滑块的一端固定安装有固定板，所述固定板的一端固定安装有与齿轮相啮合的齿板，所述固定杆的端面开设有供固定板活动的通孔，所述固定杆的一端固定安装有对转杆进行限位的限位组件。

3、通过采用上述技术方案，通过设置有齿轮、固定板、棘轮、转杆和齿板等部件，使得工人在使用实用新型时，在固定杆进入到电缆线圈内部后，转动把手即可驱动固定板位置上移，同时棘轮对转杆进行固定和限制，使得固定板对固定杆端面的电缆线圈进行固定和限制，保证固定杆在移动过程中，电缆线圈的位置不会产生移动，有效的降低了其在运输过程中的安全隐患。

4、本实用新型进一步设置为，所述限位组件包括第一连接杆、棘爪、第一弹簧、棘轮、拉板和收纳盒，固定杆的一端固定安装有收纳盒，且收纳盒内部活动安装有第一连接杆，且第一连接杆的一端固定安装有拉板，所述转杆的一端固定安装有棘轮。

5、通过采用上述技术方案，收纳盒可以为第一连接杆提供支撑没活动安装的第一连接杆使得工人拉动拉板即可带动第一连接杆一同在收纳盒内部移动，固定安装的棘轮使得转杆在转动时会一同带动棘轮进行转动。

6、本实用新型进一步设置为，所述第一连接杆的一端固定安装有与棘轮相啮合的棘爪，所述第一连接杆的外部套设有第一弹簧，且棘爪与拉板之间通过第一弹簧相连接。

7、通过采用上述技术方案，第一弹簧会持续的对棘爪施加弹力，使得棘爪对棘轮进行固定和限位，保证在使用过程中转杆不会受到外力的影响产生转动，保证固定板持续的对电缆线圈的固定。

8、本实用新型进一步设置为，所述滑块的一端固定安装有限位杆，且固定杆的内部开设有供限位杆活动的限位槽。

9、通过采用上述技术方案，限位杆与限位槽相配合，可保证固定板在固定杆内部的移动位置，同时对固定板进行限制，防止固定板脱离固定杆内部。

10、本实用新型进一步设置为，所述固定杆的一端固定安装有固定块，且固定块的一端固定安装有第二连接杆，所述第二连接杆的一端活动安装有顶块。

11、通过采用上述技术方案，固定块可对第二连接杆提供支撑与固定，第二连接杆一端活动安装的顶块，使得顶块在受到底部的挤压后，可顺着第二连接杆进行移动。

12、本实用新型进一步设置为，所述第二连接杆的外部套设有第二弹簧，且固定块与顶块之间通过第二弹簧相连接，所述顶块的两侧端面均为圆弧状设置。

13、通过采用上述技术方案，第二弹簧对顶块施加拉力，控制顶块进行复位，顶块的两侧端面均为圆弧状设置，使得把手与其进行接触时，会挤压顶块进行位移，使得顶块与固定板位置平齐。

14、综上所述，本实用新型主要具有以下有益效果：

15、1、本实用新型通过设置有齿轮、固定板、棘轮、转杆和齿板等部件，使得工人在使用实用新型时，在固定杆进入到电缆线圈内部后，转动把手即可驱动固定板位置上移，同时棘轮对转杆进行固定和限制，使得固定板对固定杆端面的电缆线圈进行固定和限制，保证固定杆在移动过程中，电缆线圈的位置不会产生移动，有效的降低了其在运输过程中的安全隐患。

16、2、本实用新型通过设置有固定块、第二连接杆、第二弹簧和顶块等部件，使得工人在转动把手的时候，把手会对顶块进行挤压，使得顶块的位置上移，使得通孔与固定板平移，使得其对固定板进行支撑，帮助固定板一同分担电缆线圈对其的挤压力，提高固定效果，保证本实用新型在使用过程中的可靠性。

技术特征：

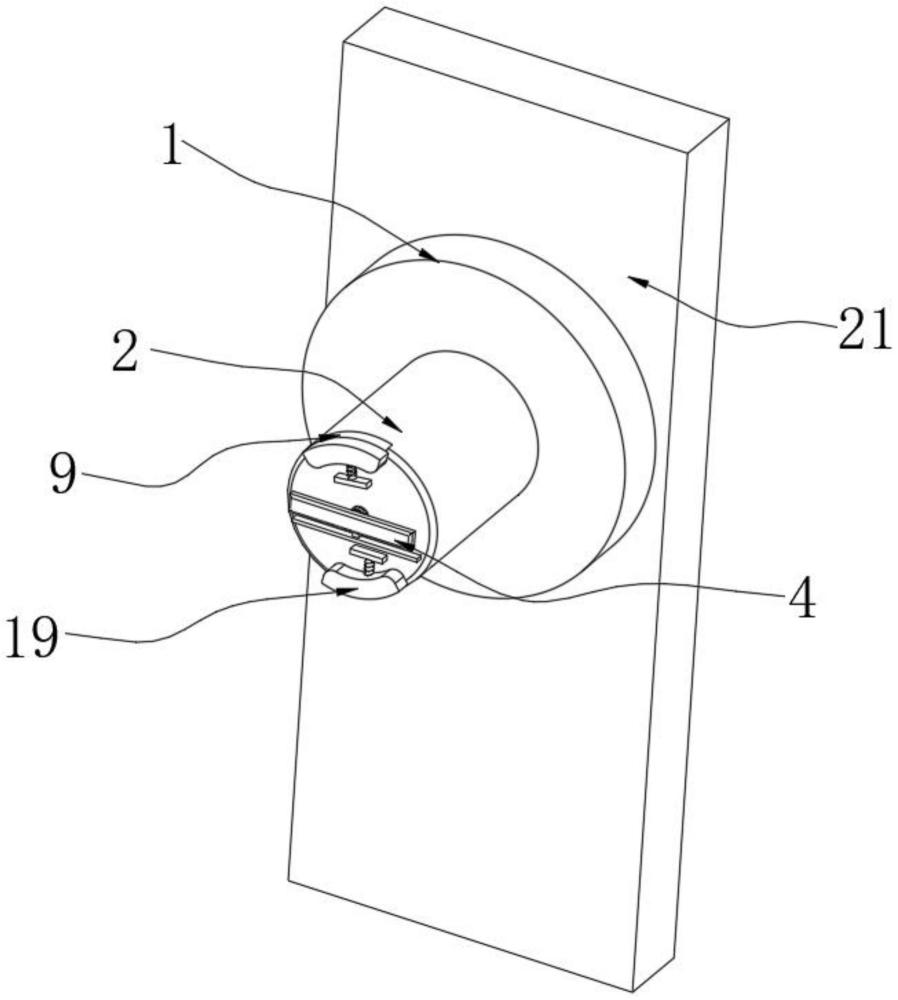

1.一种成圈电缆线装卸升降辅助装置，包括挡板(1)和升降装置(21)，其特征在于：所述挡板(1)的一端固定安装有固定杆(2)，且固定杆(2)的内部活动安装有转杆(3)，所述转杆(3)的一端固定安装有把手(4)，且转杆(3)的另一端固定安装有齿轮(5)，所述固定杆(2)的内部活动安装有滑块(6)，且滑块(6)的一端固定安装有固定板(7)，所述固定板(7)的一端固定安装有与齿轮(5)相啮合的齿板(8)，所述固定杆(2)的端面开设有供固定板(7)活动的通孔(9)，所述固定杆(2)的一端固定安装有对转杆(3)进行限位的限位组件。

2.根据权利要求1所述的一种成圈电缆线装卸升降辅助装置，其特征在于：所述限位组件包括第一连接杆(12)、棘爪(13)、第一弹簧(14)、棘轮(15)、拉板(20)和收纳盒(22)，固定杆(2)的一端固定安装有收纳盒(22)，且收纳盒(22)内部活动安装有第一连接杆(12)，且第一连接杆(12)的一端固定安装有拉板(20)，所述转杆(3)的一端固定安装有棘轮(15)。

3.根据权利要求2所述的一种成圈电缆线装卸升降辅助装置，其特征在于：所述第一连接杆(12)的一端固定安装有与棘轮(15)相啮合的棘爪(13)，所述第一连接杆(12)的外部套设有第一弹簧(14)，且棘爪(13)与拉板(20)之间通过第一弹簧(14)相连接。

4.根据权利要求3所述的一种成圈电缆线装卸升降辅助装置，其特征在于：所述滑块(6)的一端固定安装有限位杆(11)，且固定杆(2)的内部开设有供限位杆(11)活动的限位槽(10)。

5.根据权利要求4所述的一种成圈电缆线装卸升降辅助装置，其特征在于：所述固定杆(2)的一端固定安装有固定块(16)，且固定块(16)的一端固定安装有第二连接杆(17)，所述第二连接杆(17)的一端活动安装有顶块(19)。

6.根据权利要求5所述的一种成圈电缆线装卸升降辅助装置，其特征在于：所述第二连接杆(17)的外部套设有第二弹簧(18)，且固定块(16)与顶块(19)之间通过第二弹簧(18)相连接，所述顶块(19)的两侧端面均为圆弧状设置。

技术总结
本技术公开了一种成圈电缆线装卸升降辅助装置，挡板和升降装置，所述挡板的一端固定安装有固定杆，且固定杆的内部活动安装有转杆，所述固定杆的端面开设有供固定板活动的通孔，所述固定杆的一端固定安装有对转杆进行限位的限位组件，涉及电缆线装卸领域。本技术通过设置有齿轮、固定板、棘轮、转杆和齿板等部件，使得工人在使用技术时，在固定杆进入到电缆线圈内部后，转动把手即可驱动固定板位置上移，同时棘轮对转杆进行固定和限制，使得固定板对固定杆端面的电缆线圈进行固定和限制，保证电缆线圈的位置不会产生移动，降低了其在运输过程中的安全隐患。

技术研发人员：黄磊
受保护的技术使用者：泗县黄磊脚手架出租有限责任公司
技术研发日：20240329
技术公布日：2024/12/5
