一种空气净化空气机的制作方法

本实用新型涉及一种空气机，具体是一种空气净化空气机。

背景技术：

室内环境空气污染（简称室内空气污染）是指由于人类的活动造成住宅、学校、办公室、商场、宾（旅）馆、各类饭店、咖啡馆、酒吧、公共建筑物（含各种现代办公大楼）以及各种公众聚集场所（影剧院、图书馆、交通工具等)。

室内空气污染是指由于各种原因导致的室内空气中有害物质超标，进而影响人体健康的室内环境污染行为。有害物包括甲醛、苯、氨、放射性氡 等。随着污染程度加剧，人体会产生亚健康反应甚至威胁到生命安全。是日益受到重视的人体危害之一。

技术实现要素：

本实用新型的目的在于提供一种空气净化空气机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种空气净化空气机，包括玻璃面板、出风口网板、按键板、导光条、导风条、提手、风轮、电机、主机面板、风道、紫外线灯罩、负离子高压包、负离子探头、电源板防火盒、防倾倒开关、防倾倒开关固定件、电源板、传感器固定盒、主机中壳、第二复合型滤网、第一复合型滤网、初效过滤网和主机后壳，所述主机面板和主机中壳相互相互扣合形成空气机主体，空气机主体上端左右两侧设有内凹的提手，所述主机中壳后端设有主机后壳，主机后壳扣合在主机中壳后端，主机后壳上开设有若干空气进口，主机后壳与主机中壳之间依次设置初效过滤网和复合型滤网，复合型滤网包括第一复合型滤网和第二复合型滤网；所述主机后壳上开设有进风口，该进风口与第一复合型滤网和第二复合型滤网对应设置；所述主机面板和主机中壳之间安装有风道，风道的进风口与主机后壳上的进风口对应设置，风道的出风口位于顶部；所述风道内固定安装有电机，电机驱动连接风轮，且风轮位于风道内；所述出风口网板位于主机面板和主机中壳顶部，且与主机面板和主机中壳固定安装，出风口网板的顶部设有玻璃面板，出风口网板底部设有按键板，出风口网板底部还设有导光条。

作为本实用新型进一步的方案：所述风道的出风口设有导风条。

作为本实用新型进一步的方案：所述主机中壳与风道之间顶部设有电源板防火盒，电源板防火盒内安装有电源板；电源板防火盒的后端设有传感器固定盒。

作为本实用新型进一步的方案：所述防倾倒开关位于传感器固定盒的侧部，防倾倒开关通过防倾倒开关固定件固定安装在主机中壳的前端。

作为本实用新型进一步的方案：所述风道的后端安装有负离子高压包和负离子探头，负离子探头固定安装在风道的前端。

作为本实用新型进一步的方案：所述紫外线灯罩固定安装在风道的后端。

与现有技术相比，本实用新型的有益效果是：本实用新型工作时，电机驱动风轮转动，风道内产生负压，空气机外部的空气从主机后壳的进气口进入，空气依次经过初效过滤网、第一复合型滤网、第二复合型滤网，空气被过滤；然后紫外线对空气进行杀菌处理，负离子探头对空气进行处理；本实用结构简单，实用性强，同时带有防倾倒开关，当空气机倾斜或跌倒时，防倾倒开关控制切断电源或电路。

附图说明

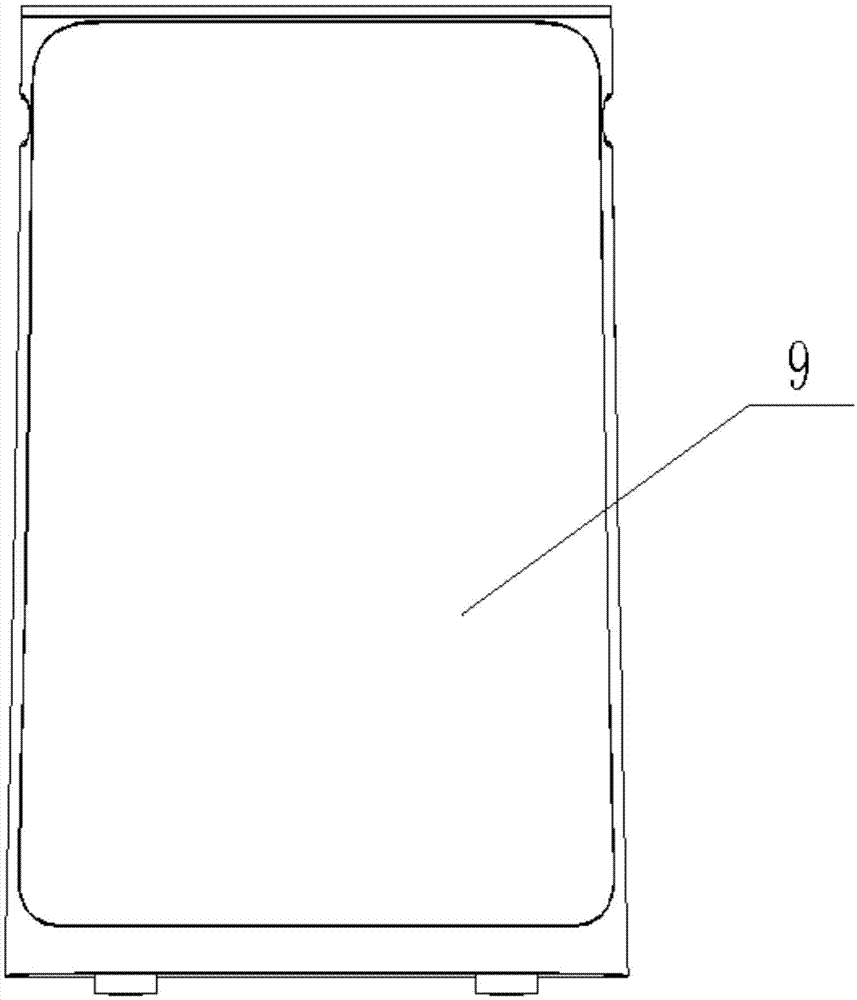

图1为空气净化空气机的正视图。

图2为空气净化空气机的侧视图。

图3为空气净化空气机的俯视图。

图4为空气净化空气机的爆炸示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种空气净化空气机，包括玻璃面板1、出风口网板2、按键板（电路板）3、导光条4、导风条5、提手6、风轮7、电机8、主机面板9、风道10、紫外线灯罩11、负离子高压包12、负离子探头13、电源板防火盒14、防倾倒开关15、防倾倒开关固定件16、电源板17、传感器固定盒18、主机中壳20、第二复合型滤网21、第一复合型滤网22、初效过滤网23和主机后壳24，

所述主机面板9和主机中壳20相互相互扣合形成空气机主体，空气机主体上端左右两侧设有内凹的提手6，

所述主机中壳20后端设有主机后壳24，主机后壳24扣合在主机中壳20后端，主机后壳24上开设有若干空气进口，主机后壳24与主机中壳20之间依次设置初效过滤网23和复合型滤网，复合型滤网包括第一复合型滤网22和第二复合型滤网21；进一步的，所述主机后壳24上开设有进风口，该进风口与第一复合型滤网22和第二复合型滤网21对应设置；

所述主机面板9和主机中壳20之间安装有风道10，风道10的进风口与主机后壳24上的进风口对应设置，风道10的出风口位于顶部；

所述风道10内固定安装有电机8，电机8驱动连接风轮7，且风轮7位于风道10内；

所述风道10的出风口设有导风条5；

所述出风口网板2位于主机面板9和主机中壳20顶部，且与主机面板9和主机中壳20固定安装，出风口网板2的顶部设有玻璃面板1，出风口网板2底部设有按键板3，出风口网板2底部还设有导光条4；

主机中壳20与风道10之间顶部设有电源板防火盒14，电源板防火盒14内安装有电源板17；电源板防火盒14的后端设有传感器固定盒18；

所述防倾倒开关15位于传感器固定盒18的侧部，防倾倒开关15通过防倾倒开关固定件16固定安装在主机中壳20的前端，

所述风道10的后端安装有负离子高压包12和负离子探头13，负离子探头13固定安装在风道10的前端；

所述紫外线灯罩11固定安装在风道10的后端；

本实用新型工作时，电机8驱动风轮7转动，风道10内产生负压，空气机外部的空气从主机后壳24的进气口进入，空气依次经过初效过滤网23、第一复合型滤网22、第二复合型滤网21，空气被过滤；然后紫外线对空气进行杀菌处理，负离子探头，对空气进行处理，负离子有镇静、镇痛、镇咳、止痒、利尿、增食欲、降血压之效；

本实用结构简单，实用性强，同时带有防倾倒开关，当空气机倾斜或跌倒时，防倾倒开关控制切断电源或电路。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
