一种环保型水循环自动清洗排油烟净化一体机的制作方法

1.本发明涉及排油烟净化一体机技术领域，具体为一种环保型水循环自动清洗排油烟净化一体机。


背景技术：

2.油烟机是城市厨房中必不可少的一种家庭电器，但是目前市面的油烟机大多都不具备自清洁的功能，这样就需要人工进行进行清理，使用起来非常的不便，例如公开号为cn103807898a的专利，虽然能够对油烟机进行自清洁，但是无法根据灶台的高度来调节油烟机的高度，而且不便于后期的维护和维修。


技术实现要素：

3.本发明的目的在于提供一种环保型水循环自动清洗排油烟净化一体机，以解决上述背景技术中提出的问题。
4.为实现上述目的，本发明提供如下技术方案：一种环保型水循环自动清洗排油烟净化一体机，包括油烟机本体，所述油烟机本体上设置有升降机构和清扫机构，油烟机本体的底部设置有固定底座，固定底座的顶部与底部均固定安装有两组圆孔固定块，油烟机本体的顶部固定安装有u型箱，u型箱上设置有吸风机构和喷洒机构，u型箱的顶部固定安装有锥形板，锥形板的顶部固定安装有连接箱，连接箱与锥形板的内部相通，连接箱的顶部固定安装有出烟管，u型箱的顶部镶嵌安装有四组过滤透气网，u型箱的底部镶嵌安装有一组过滤透气网，油烟机本体的底部设置有油污收集箱，油烟机本体的内侧底部固定安装有吸风过滤壳体，u型箱的内侧顶部固定安装有两组支撑板，油污收集箱的设置能够对清洗后的污渍进行收集，避免滴落后需要再次清理。
5.优选的，所述油烟机本体的底部开设有两组出烟管，油污收集箱的两端固定安装有第三滑块，第三滑块滑动安装于出烟管的内部，油污收集箱与油烟机本体为滑动安装，滑动安装有的设置便于对油污收集箱进行清理。
6.优选的，所述升降机构包括双向螺纹杆、第一螺纹块、竖型支撑板、铰接杆、铰接块、连接柱和滑动板，固定底座的底部固定安装有两组竖型支撑板，两组竖型支撑板的相邻侧壁转动安装有双向螺纹杆，其中一组竖型支撑板的一侧转动安装有把手，把手的一端与双向螺纹杆的一端固定安装，双向螺纹杆的外壁螺纹安装有两组第一螺纹块，第一螺纹块的顶部均铰接安装有铰接杆，油烟机本体的底部固定安装有两组铰接块，铰接杆的一端分别与铰接块的底部铰接安装，固定底座的顶部固定安装有两组滑动板，滑动板的内部均开设有第一滑槽，第一滑槽的内部均滑动安装有第一滑块，第一滑块的前侧均固定安装有连接柱，连接柱的前侧均与油烟机本体的后侧固定安装，这样设置能够不仅能够减少后期拆卸的成本同时还能够减轻后期维修人员的劳动的强度。
7.优选的，所述清扫机构包括螺纹杆、第二螺纹块、第一电机、清扫杆、清扫毛刷、滑动块、橡胶保护套、高弹性弹簧和滑动杆，油烟机本体的内侧底部分别转动安装有螺纹杆和
固定安装有滑动杆，螺纹杆的外壁螺纹安装有第二螺纹块，滑动杆的外壁滑动安装有滑动块，第二螺纹块与滑动块的前侧均固定安装有橡胶保护套，橡胶保护套的前侧内壁与后侧内壁均固定安装有高弹性弹簧，两组橡胶保护套的前侧固定安装有清扫杆，清扫杆的外壁固定安装有清扫毛刷，油烟机本体的底部固定安装有第一电机，第一电机的输出端通过联轴器与螺纹杆的一端固定连接，这样设置不仅能够减少人工的劳动强度还能够提高清洗时的清洗效率。
8.优选的，所述吸风机构包括第二电机、第一转杆、第一伞型齿轮、第二伞型齿轮、第三伞型齿轮、转动轴、吸风扇叶和第三转杆，u型箱的顶部固定安装有第二电机，u型箱的内侧顶部转动安装有第一转杆，第一转杆的外壁固定安装有第二伞型齿轮，两组支撑板的相邻侧壁转动安装有第三转杆，第三转杆的一端延伸至其中一组支撑板的一侧且固定安装有第一伞型齿轮，第三转杆上的第一伞型齿轮与第一转杆上的第二伞型齿轮相啮合，第一伞型齿轮的数量为三组，u型箱的内侧顶部转动安装有转动轴，转动轴的底部固定安装有第三伞型齿轮，转动轴的外壁固定安装有吸风扇叶，转动轴上的第三伞型齿轮与第三转杆上的第一伞型齿轮相啮合，这样设置能够极大程度的在使用时达到抽烟的效果。
9.优选的，所述喷洒机构包括喷洒箱、进水管、第一过滤板、第二过滤板、清洁剂放置箱、旋转螺纹柱、清洁剂加入管、挤压塞、l型输出管和连接管，u型箱的顶部固定安装有喷洒箱，喷洒箱的内部设置有第一过滤板和第二过滤板，喷洒箱的一侧固定安装有清洁剂放置箱，清洁剂放置箱的一侧螺纹安装有旋转螺纹柱，旋转螺纹柱的一端延伸至清洁剂放置箱的内部且转动安装有挤压塞，清洁剂放置箱的顶部固定安装有清洁剂加入管，清洁剂加入管与清洁剂放置箱的内部相通，清洁剂放置箱的一侧固定安装有连接管，连接管延伸至喷洒箱的内部且连接管与清洁剂放置箱的内部相通，喷洒箱的一侧固定安装有l型输出管，l型输出管与喷洒箱的内部相通，l型输出管的外壁固定安装有五组清洗喷头，清洗喷头均与l型输出管的内部相通，清洁剂放置箱的顶部固定安装有进水管，进水管的一端延伸至清洁剂放置箱的内部，五组清洗喷头能够使水喷洒的更加的均匀，从而提高后期的清洗效率。
10.优选的，所述喷洒箱的两侧内壁均开设有两组第二滑块，第一过滤板和第二过滤板的两端均固定安装有第二滑槽，第二滑槽滑动安装于第二滑块的内部，第一过滤板和第二过滤板与喷洒箱为滑动安装，滑动安装的设置便于将第一过滤板和第二过滤板取出清理。
11.优选的，所述喷洒箱的前侧通过铰接件铰接安装有磁吸密封门，磁吸密封门上固定安装有门把手。
12.与现有技术相比，本发明的有益效果是：（1）、该环保型水循环自动清洗排油烟净化一体机，通过喷洒箱、进水管、第一过滤板、第二过滤板和清洁剂放置箱的配合使用，一方面能够通过清洁剂放置箱的设置在对油烟机清洗之后加入适当洗洁精或者火碱等清洗物品，然后通过第一过滤板和第二过滤板的设置能够在加水的过程中将洗洁精等物品进行稀释和混合，这样能够在打扫油烟机时只需要转动旋转螺纹柱就能够加入清洁物品，能够极大程度的减少清理时工人所用的时间，另一方面清洗喷头的设置对吸风过滤壳体的前侧进行均匀的喷洒，这样不仅无需工人将加入清洗剂的水对吸风过滤壳体进行喷洒，同时通过五组清洗喷头能够使水喷洒的更加的均匀，从而提高后期的清洗效率。
13.（2）、该环保型水循环自动清洗排油烟净化一体机，通过螺纹杆、第二螺纹块、第一电机、清扫杆、清扫毛刷和滑动块的配合使用，螺纹杆转动时带动清扫毛刷上下移动，能够在喷洒清洁水之后对吸风过滤壳体的表面进行清扫处理，这样设置能够极大程度的清扫吸风过滤壳体前侧的油渍，不需要人工手动对吸风过滤壳体上的油渍进行清洗，从而不仅能够减少人工的劳动强度还能够提高清洗时的清洗效率。
14.（3）、该环保型水循环自动清洗排油烟净化一体机，通过双向螺纹杆、第一螺纹块、竖型支撑板、铰接杆和铰接块的配合使用，能够在油烟机安装之后便于调节油烟机的高度，由于大部分的油烟机都不能够根据灶台来调整高度，这样就导致在安装油烟机之后更换灶台还需要重新调整油烟机的位置，这样使用起来非常不便，而且油烟机高度的调整还便于油烟机进行维修和维护，这样设置能够不仅能够减少后期拆卸的成本同时还能够减轻后期维修人员的劳动的强度。
附图说明

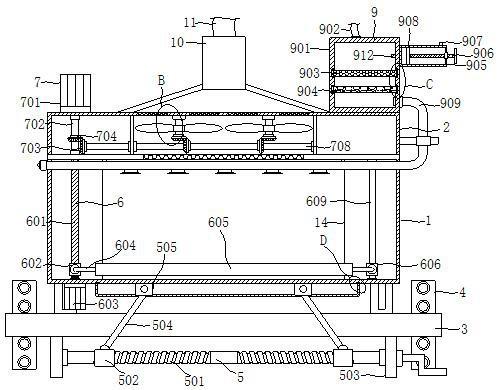

15.图1为本发明的结构示意图；图2为本发明滑动板的左侧结构示意图；图3为本发明的主视图；图4为本发明的a部放大图；图5为本发明的b部放大图；图6为本发明的c部放大图；图7为本发明的d部放大图。
16.图中：1油烟机本体、2u型箱、3固定底座、4圆孔固定块、5升降机构、501双向螺纹杆、502第一螺纹块、503竖型支撑板、504铰接杆、505铰接块、506第一滑槽、507第一滑块、508连接柱、509滑动板、6清扫机构、601螺纹杆、602第二螺纹块、603第一电机、604清扫杆、605清扫毛刷、606滑动块、607橡胶保护套、608高弹性弹簧、609滑动杆、7吸风机构、701第二电机、702第一转杆、703第一伞型齿轮、704第二伞型齿轮、705第三伞型齿轮、706转动轴、707吸风扇叶、708第三转杆、8过滤透气网、9喷洒机构、901喷洒箱、902进水管、903第一过滤板、904第二过滤板、905清洁剂放置箱、906旋转螺纹柱、907清洁剂加入管、908挤压塞、909l型输出管、910第二滑槽、911第二滑块、912连接管、10连接箱、11出烟管、12第三滑块、13油污收集箱、14吸风过滤壳体。
具体实施方式
17.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
18.实施例一：请参阅图1
‑
7，本发明提供一种技术方案：一种环保型水循环自动清洗排油烟净化一体机，包括油烟机本体1，油烟机本体1上设置有升降机构5和清扫机构6，油烟机本体1的底部设置有固定底座3，固定底座3的顶部与底部均固定安装有两组圆孔固定块4，油烟机本
体1的顶部固定安装有u型箱2，u型箱2上设置有吸风机构7和喷洒机构9，u型箱2的顶部固定安装有锥形板，锥形板的顶部固定安装有连接箱10，连接箱10与锥形板的内部相通，连接箱10的顶部固定安装有出烟管11，u型箱2的顶部镶嵌安装有四组过滤透气网8，u型箱2的底部镶嵌安装有一组过滤透气网8，油烟机本体1的底部设置有油污收集箱13，油烟机本体1的内侧底部固定安装有吸风过滤壳体14，u型箱2的内侧顶部固定安装有两组支撑板。
19.进一步的，油烟机本体1的底部开设有两组出烟管11，油污收集箱13的两端固定安装有第三滑块12，第三滑块12滑动安装于出烟管11的内部，油污收集箱13与油烟机本体1为滑动安装。
20.实施例二：请参阅图1
‑
7，在实施例一的基础上，升降机构5包括双向螺纹杆501、第一螺纹块502、竖型支撑板503、铰接杆504、铰接块505、连接柱508和滑动板509，固定底座3的底部固定安装有两组竖型支撑板503，两组竖型支撑板503的相邻侧壁转动安装有双向螺纹杆501，其中一组竖型支撑板503的一侧转动安装有把手，把手的一端与双向螺纹杆501的一端固定安装，双向螺纹杆501的外壁螺纹安装有两组第一螺纹块502，第一螺纹块502的顶部均铰接安装有铰接杆504，油烟机本体1的底部固定安装有两组铰接块505，铰接杆504的一端分别与铰接块505的底部铰接安装，固定底座3的顶部固定安装有两组滑动板509，滑动板509的内部均开设有第一滑槽506，第一滑槽506的内部均滑动安装有第一滑块507，第一滑块507的前侧均固定安装有连接柱508，连接柱508的前侧均与油烟机本体1的后侧固定安装，转动把手，把手转动时能够带动双向螺纹杆501转动，双向螺纹杆501转动两组第一螺纹块502会左右移动，能够在油烟机安装之后便于调节油烟机的高度，由于大部分的油烟机都不能够根据灶台来调整高度，这样就导致在安装油烟机之后更换灶台还需要重新调整油烟机的位置，这样使用起来非常不便，而且油烟机高度的调整还便于油烟机进行维修和维护，这样能够不仅能够减少后期拆卸的成本同时还能够减轻后期维修人员的劳动的强度。
21.进一步的，清扫机构6包括螺纹杆601、第二螺纹块602、第一电机603、清扫杆604、清扫毛刷605、滑动块606、橡胶保护套607、高弹性弹簧608和滑动杆609，油烟机本体1的内侧底部分别转动安装有螺纹杆601和固定安装有滑动杆609，螺纹杆601的外壁螺纹安装有第二螺纹块602，滑动杆609的外壁滑动安装有滑动块606，第二螺纹块602与滑动块606的前侧均固定安装有橡胶保护套607，橡胶保护套607的前侧内壁与后侧内壁均固定安装有高弹性弹簧608，两组橡胶保护套607的前侧固定安装有清扫杆604，清扫杆604的外壁固定安装有清扫毛刷605，油烟机本体1的底部固定安装有第一电机603，第一电机603的输出端通过联轴器与螺纹杆601的一端固定连接，控制第一电机603启动，第一电机603转动时能够带动螺纹杆601转动，螺纹杆601转动时能够带动第二螺纹块602和清扫毛刷605上下移动，能够在喷洒清洁水之后对吸风过滤壳体14的表面进行清扫处理，这样设置能够极大程度的清扫吸风过滤壳体14前侧的油渍，不需要人工手动对吸风过滤壳体14上的油渍进行清洗，从而不仅能够减少人工的劳动强度还能够提高清洗时的清洗效率。
22.再进一步的，吸风机构7包括第二电机701、第一转杆702、第一伞型齿轮703、第二伞型齿轮704、第三伞型齿轮705、转动轴706、吸风扇叶707和第三转杆708，u型箱2的顶部固定安装有第二电机701，u型箱2的内侧顶部转动安装有第一转杆702，第一转杆702的外壁固定安装有第二伞型齿轮704，两组支撑板的相邻侧壁转动安装有第三转杆708，第三转杆708
的一端延伸至其中一组支撑板的一侧且固定安装有第一伞型齿轮703，第三转杆708上的第一伞型齿轮703与第一转杆702上的第二伞型齿轮704相啮合，第一伞型齿轮703的数量为三组，u型箱2的内侧顶部转动安装有转动轴706，转动轴706的底部固定安装有第三伞型齿轮705，转动轴706的外壁固定安装有吸风扇叶707，转动轴706上的第三伞型齿轮705与第三转杆708上的第一伞型齿轮703相啮合。
23.更进一步的，喷洒机构9包括喷洒箱901、进水管902、第一过滤板903、第二过滤板904、清洁剂放置箱905、旋转螺纹柱906、清洁剂加入管907、挤压塞908、l型输出管909和连接管912，u型箱2的顶部固定安装有喷洒箱901，喷洒箱901的内部设置有第一过滤板903和第二过滤板904，喷洒箱901的一侧固定安装有清洁剂放置箱905，清洁剂放置箱905的一侧螺纹安装有旋转螺纹柱906，旋转螺纹柱906的一端延伸至清洁剂放置箱905的内部且转动安装有挤压塞908，清洁剂放置箱905的顶部固定安装有清洁剂加入管907，清洁剂加入管907与清洁剂放置箱905的内部相通，清洁剂放置箱905的一侧固定安装有连接管912，连接管912延伸至喷洒箱901的内部且连接管912与清洁剂放置箱905的内部相通，喷洒箱901的一侧固定安装有l型输出管909，l型输出管909与喷洒箱901的内部相通，l型输出管909的外壁固定安装有五组清洗喷头，清洗喷头均与l型输出管909的内部相通，清洁剂放置箱905的顶部固定安装有进水管902，进水管902的一端延伸至清洁剂放置箱905的内部，通过清洁剂放置箱905的设置在对油烟机清洗之后加入适当洗洁精或者火碱等清洗物品，第一过滤板903和第二过滤板904能够在加水的过程中将洗洁精等物品进行稀释和混合，这样能够在打扫油烟机时只需要转动旋转螺纹柱906就能够加入清洁物品，能够极大程度的减少清理时工人所用的时间，清洗喷头的设置对吸风过滤壳体14的前侧进行均匀的喷洒，这样不仅无需工人将加入清洗剂的水对吸风过滤壳体14进行喷洒，同时通过五组清洗喷头能够使水喷洒的更加的均匀，从而提高后期的清洗效率。
24.其次，喷洒箱901的两侧内壁均开设有两组第二滑块911，第一过滤板903和第二过滤板904的两端均固定安装有第二滑槽910，第二滑槽910滑动安装于第二滑块911的内部，第一过滤板903和第二过滤板904与喷洒箱901为滑动安装，喷洒箱901的前侧通过铰接件铰接安装有磁吸密封门，磁吸密封门上固定安装有门把手。
25.工作原理：使用时，控制第二电机701启动，第二电机701转动时能够带动第一转杆702、第一伞型齿轮703、第二伞型齿轮704、第三伞型齿轮705和转动轴706转动，转动轴706转动时能够带动吸风扇叶707进行转动，从而将油烟抽出，当需要清洗时，转动旋转螺纹柱906，旋转螺纹柱906转动时会将挤压塞908进行移动，从而将清洁剂放置箱905内部清洁剂挤入喷洒箱901内部，在通过进水管902的将水输入至喷洒箱901内部，水通过第一过滤板903和第二过滤板904过滤之后通过l型输出管909排出，在通过l型输出管909上的清洗喷头喷出，在控制第一电机603启动，第一电机603转动时能够带动螺纹杆601转动，螺纹杆601转动时能够带动第二螺纹块602和清扫毛刷605上下移动，使清扫毛刷605对吸风过滤壳体14进行清理；当需要调节高度时，转动把手，把手转动时能够带动双向螺纹杆501转动，双向螺纹杆501转动两组第一螺纹块502会左右移动，从而能够通过铰接杆504将油烟机本体1顶起，调节油烟机本体1的高度。
