一种茶叶连续烘干机输送链的制作方法

1.本实用新型涉及茶叶加工装置技术领域，特别涉及一种茶叶连续烘干机输送链。


背景技术：

2.茶叶加工中的烘干，是决定茶叶成品品质的关键工艺。现有的网带式茶叶连续烘干设备，热风从烘干室的一端直接吹向盛有茶叶的网带，导致靠近热风入口的一端热风温度高，而远离热风入口的一端热风温度低，茶叶受热不匀，影响了茶叶品质；烘干使用的热风温度一般为100～140℃，热风从网带上的茶叶经过后，温度仍较高，一般可达80～100℃，直接散发到外部，造成大量的热能流失。
3.在现有技术中，如专利公告号为cn215063546u的中国专利公开的一种茶叶连续烘干机,包括内置烘干腔的烘箱，烘箱箱壁处开设有可供茶叶进出的进料孔和出料孔，该烘干机还包括用于连续输送茶叶的连续式输送带，所述连续式输送带为两组且两组连续式输送带的相邻带面彼此贴合；达到了对茶叶的连续行进烘干功能的同时，确保茶叶的成品外观及成品品质的效果。
4.但是烘干机内部温度极高，需要通过输送装置将茶叶输送至烘干机的内部，但是现有的输送装置通过皮带和滚筒组成，通过皮带和滚筒的传动连接，达到对茶叶的输送效果，皮带往往由橡胶制作，进入烘干机的内部之后极易导致热熔现象，进而不符合对茶叶进行烘干的需求，因此需要一种输送链来解决此问题。


技术实现要素：

5.本实用新型的目的是提供一种茶叶连续烘干机输送链，具有对茶叶的输送效果佳的效果。
6.本实用新型的上述技术目的是通过以下技术方案得以实现的：一种茶叶连续烘干机输送链，包括输送架和第一传动组件，所述输送架的内部转动连接有传动销轴，所述传动销轴的内部开设有卡槽，所述传动销轴的一端固定连接有传动辊，所述传动辊的外部固定连接有齿牙，所述第一传动组件的内部转动连接有传动轴，所述传动轴的中部套接有第二传动组件，所述传动轴的一端固定连接有链条板，所述链条板的内部开设有空腔，所述链条板的数量为若干个，且若干个所述链条板两两为一组，每组所述链条板之间均设置有间隙，所述齿牙延伸至间隙的内部，且每组所述链条板的一侧均固定连接有链条网，所述输送架的外部搭接有连接板，所述连接板的内部螺纹连接有第一螺栓，所述连接板的一侧固定连接有防护铁网。
7.通过采用上述技术方案，输送架延伸至烘干机的内部，被输送的茶叶放置入链条板和链条网的内部，传动销轴通过电机提供驱动力，将电机的输出端卡接至传动销轴内部的卡槽中，启动电机，电机带动传动辊和齿牙进行转动，由于齿牙延伸至每组链条板之间的间隙中，从而使得当传动辊在进行转动时，齿牙将会驱动每组链条板进行位移，进而使得每组链条板能够围绕传动辊进行传动，链条网对每组链条板之间的间隙进行覆盖，防止茶叶
通过间隙掉落，本装置中，输送架的两端分别贯穿至烘干机的进料口和出料口，通过对茶叶的不断投放，使得茶叶在烘干机的内部进行输送，此过程中能够达到对茶叶的循环烘干，同时每组链条板的内部均开设有空腔，进而能够增加烘干机内部热气的流通，同时本装置均采用钢制结构和铁制结构组成，当本装置延伸至烘干机的内部之后，不会出现热熔现象，也不会降低对茶叶的烘干质量和效率，在输送过程中，通过输送架两侧的防护铁网防止茶叶发生掉落的现象。
8.本实用新型的进一步设置为：所述输送架的底部设置有安装板，所述安装板的内部螺纹连接有第二螺栓，所述第二螺栓延伸至输送架的内部。
9.通过采用上述技术方案，安装板通过第二螺栓安装至输送架的底部，不仅能够对安装板进行固定，同时也能够对安装板进行拆卸。
10.本实用新型的进一步设置为：所述安装板的底部固定连接有弹簧，所述弹簧的底部固定连接有振动杆，所述振动杆的一端固定连接有振动箱，所述振动箱的内部设置有振动电机。
11.通过采用上述技术方案，在对茶叶进行输送的过程中，工作人员启动振动电机，使得振动电机带动弹簧、振动杆和振动箱产生激振力，通过激振力的作用，使得输送架内部的茶叶产生跳跃运动，进而使得茶叶的两面均能够均匀受热，提升了对茶叶的烘干质量。
12.本实用新型的进一步设置为：所述安装板的内部开设有凹槽，所述凹槽的内部固定连接有棉垫。
13.通过采用上述技术方案，棉垫的两侧分别与安装板和输送架进行接触，当振动电机产生震荡时，通过棉垫对冲击力进行缓冲。
14.本实用新型的进一步设置为：所述振动箱的内壁固定连接有隔音棉，所述隔音棉的厚度为0.5厘米。
15.通过采用上述技术方案，隔音棉用于降低振动电机产生的噪音，将噪音在振动箱的内部进行隔离。
16.本实用新型的进一步设置为：所述弹簧的数量为若干个，且若干个所述弹簧均分为四组，每组所述弹簧两两间的间距均相等。
17.通过采用上述技术方案，通过多个弹簧的设置，能够提升振动效果。
18.本实用新型的有益效果是：
19.1、本实用新型，通过输送架、第一传动组件、传动销轴、卡槽、传动辊、齿牙、传动轴、第二传动组件、链条板、空腔、链条网、连接板、第一螺栓和防护铁网之间的设置，输送架延伸至烘干机的内部，被输送的茶叶放置入链条板和链条网的内部，传动销轴通过电机提供驱动力，将电机的输出端卡接至传动销轴内部的卡槽中，启动电机，电机带动传动辊和齿牙进行转动，由于齿牙延伸至每组链条板之间的间隙中，从而使得当传动辊在进行转动时，齿牙将会驱动每组链条板进行位移，进而使得每组链条板能够围绕传动辊进行传动，链条网对每组链条板之间的间隙进行覆盖，防止茶叶通过间隙掉落，本装置中，输送架的两端分别贯穿至烘干机的进料口和出料口，通过对茶叶的不断投放，使得茶叶在烘干机的内部进行输送，此过程中能够达到对茶叶的循环烘干，同时每组链条板的内部均开设有空腔，进而能够增加烘干机内部热气的流通，同时本装置均采用钢制结构和铁制结构组成，当本装置延伸至烘干机的内部之后，不会出现热熔现象，也不会降低对茶叶的烘干质量和效率，在输
送过程中，通过输送架两侧的防护铁网防止茶叶发生掉落的现象。
20.2、本实用新型，通过安装板、第二螺栓、弹簧、振动杆、振动箱、振动电机和棉垫之间的设置，安装板通过第二螺栓安装至输送架的底部，不仅能够对安装板进行固定，同时也能够对安装板进行拆卸，在对茶叶进行输送的过程中，工作人员启动振动电机，使得振动电机带动弹簧、振动杆和振动箱产生激振力，通过激振力的作用，使得输送架内部的茶叶产生跳跃运动，进而使得茶叶的两面均能够均匀受热，提升了对茶叶的烘干质量，棉垫的两侧分别与安装板和输送架进行接触，当振动电机产生震荡时，通过棉垫对冲击力进行缓冲。
附图说明
21.为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

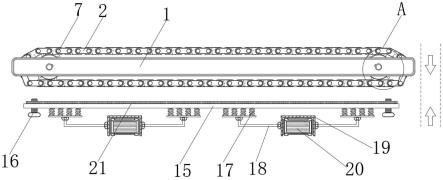

22.图1为本实用新型结构示意图；
23.图2为本实用新型图1中a处放大结构示意图；
24.图3为本实用新型链条网俯视结构示意图；
25.图4为本实用新型防护铁网侧视结构示意图。
26.图中，1、输送架；2、第一传动组件；3、传动销轴；4、卡槽；5、传动辊；6、齿牙；7、传动轴；8、第二传动组件；9、链条板；10、空腔；11、链条网；12、连接板；13、第一螺栓；14、防护铁网；15、安装板；16、第二螺栓；17、弹簧；18、振动杆；19、振动箱；20、振动电机；21、棉垫。
具体实施方式
27.下面将结合具体实施例对本实用新型的技术方案进行清楚、完整地描述。显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
28.参照图1-4，一种茶叶连续烘干机输送链，包括输送架1和第一传动组件2，输送架1的内部转动连接有传动销轴3，传动销轴3的内部开设有卡槽4，传动销轴3的一端固定连接有传动辊5，传动辊5的外部固定连接有齿牙6，第一传动组件2的内部转动连接有传动轴7，传动轴7的中部套接有第二传动组件8，传动轴7的一端固定连接有链条板9，链条板9的内部开设有空腔10，链条板9的数量为若干个，且若干个链条板9两两为一组，每组链条板9之间均设置有间隙，齿牙6延伸至间隙的内部，且每组链条板9的一侧均固定连接有链条网11，输送架1的外部搭接有连接板12，连接板12的内部螺纹连接有第一螺栓13，连接板12的一侧固定连接有防护铁网14，输送架1延伸至烘干机的内部，被输送的茶叶放置入链条板9和链条网11的内部，传动销轴3通过电机提供驱动力，将电机的输出端卡接至传动销轴3内部的卡槽中，启动电机，电机带动传动辊5和齿牙6进行转动，由于齿牙6延伸至每组链条板9之间的间隙中，从而使得当传动辊5在进行转动时，齿牙6将会驱动每组链条板9进行位移，进而使得每组链条板9能够围绕传动辊5进行传动，链条网11对每组链条板9之间的间隙进行覆盖，防止茶叶通过间隙掉落，本装置中，输送架1的两端分别贯穿至烘干机的进料口和出料口，
通过对茶叶的不断投放，使得茶叶在烘干机的内部进行输送，此过程中能够达到对茶叶的循环烘干，同时每组链条板9的内部均开设有空腔，进而能够增加烘干机内部热气的流通，同时本装置均采用钢制结构和铁制结构组成，当本装置延伸至烘干机的内部之后，不会出现热熔现象，也不会降低对茶叶的烘干质量和效率，在输送过程中，通过输送架1两侧的防护铁网14防止茶叶发生掉落的现象，输送架1的底部设置有安装板15，安装板15的内部螺纹连接有第二螺栓16，第二螺栓16延伸至输送架1的内部，安装板15通过第二螺栓16安装至输送架1的底部，不仅能够对安装板15进行固定，同时也能够对安装板15进行拆卸，安装板15的底部固定连接有弹簧17，弹簧17的底部固定连接有振动杆18，振动杆18的一端固定连接有振动箱19，振动箱19的内部设置有振动电机20，在对茶叶进行输送的过程中，工作人员启动振动电机20，使得振动电机20带动弹簧17、振动杆18和振动箱19产生激振力，通过激振力的作用，使得输送架1内部的茶叶产生跳跃运动，进而使得茶叶的两面均能够均匀受热，提升了对茶叶的烘干质量，安装板15的内部开设有凹槽，凹槽的内部固定连接有棉垫21，棉垫21的两侧分别与安装板15和输送架1进行接触，当振动电机20产生震荡时，通过棉垫21对冲击力进行缓冲，振动箱19的内壁固定连接有隔音棉，隔音棉的厚度为0.5厘米，隔音棉用于降低振动电机20产生的噪音，将噪音在振动箱19的内部进行隔离，弹簧17的数量为若干个，且若干个弹簧17均分为四组，每组弹簧17两两间的间距均相等，通过多个弹簧17的设置，能够提升振动效果。
29.本实用新型中，输送架1延伸至烘干机的内部，被输送的茶叶放置入链条板9和链条网11的内部，传动销轴3通过电机提供驱动力，将电机的输出端卡接至传动销轴3内部的卡槽中，启动电机，电机带动传动辊5和齿牙6进行转动，由于齿牙6延伸至每组链条板9之间的间隙中，从而使得当传动辊5在进行转动时，齿牙6将会驱动每组链条板9进行位移，进而使得每组链条板9能够围绕传动辊5进行传动，链条网11对每组链条板9之间的间隙进行覆盖，防止茶叶通过间隙掉落，本装置中，输送架1的两端分别贯穿至烘干机的进料口和出料口，通过对茶叶的不断投放，使得茶叶在烘干机的内部进行输送，此过程中能够达到对茶叶的循环烘干，同时每组链条板9的内部均开设有空腔，进而能够增加烘干机内部热气的流通，同时本装置均采用钢制结构和铁制结构组成，当本装置延伸至烘干机的内部之后，不会出现热熔现象，也不会降低对茶叶的烘干质量和效率，在输送过程中，通过输送架1两侧的防护铁网14防止茶叶发生掉落的现象，安装板15通过第二螺栓16安装至输送架1的底部，不仅能够对安装板15进行固定，同时也能够对安装板15进行拆卸，在对茶叶进行输送的过程中，工作人员启动振动电机20，使得振动电机20带动弹簧17、振动杆18和振动箱19产生激振力，通过激振力的作用，使得输送架1内部的茶叶产生跳跃运动，进而使得茶叶的两面均能够均匀受热，提升了对茶叶的烘干质量，棉垫21的两侧分别与安装板15和输送架1进行接触，当振动电机20产生震荡时，通过棉垫21对冲击力进行缓冲。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
