RO节水器的制作方法

本实用新型涉及一种RO节水器。

背景技术：

当今社会，水资源日益短缺，人们开始有意识地珍惜水资源，例如，尽可能地将废水（尤其是可直接再用的水源）进行二次利用。RO反渗透机在制水过程中，必定产生出废水，其实，废水实际就是浓缩水，是完全可以回收利用的。

以RO节水器为例，其制水时将会产生废水（浓缩水），纯水与废水的比例约为1:3，这些废水可以用来冲厕所、拖地、浇花等，但现有家用反渗透纯水机均把浓缩水直接排放至污水管，造成浪费。据统计，全国目前使用RO反渗透纯水机的用户约3000万户，按每台机每天排废水100升来计算，每天排放废水就300万吨，每年排放废水则多达11亿吨。

虽然，目前也有人用容器收集废水，但是，废水收集后如何利用，是一个难题。有人采用盆瓢等回用废水，也有人用泵回用废水，但上述方式只能做到断续的供水，未能实现无间断供水的RO节水器废水利用。

技术实现要素：

本实用新型的目的在于克服上述现有技术存在的不足,而提供一种结构简单、合理，实现无间断供水的RO节水器。

本实用新型的目的是这样实现的：

一种RO节水器，包括废水箱和电控装置，废水箱内设置有水位感应器，所述废水箱通过供水泵组件连接废水管路，废水管路上设置有出水端，其特征是，所述出水端与供水泵组件之间的废水管路上还旁通连接有补水管路，补水管路上设置有补水电磁阀，补水电磁阀、水位感应器和供水泵组件分别与电控装置电性连接；此款RO节水器，废水箱通过供水泵组件连接废水管路，以便输出废水，为保证无间断供水，在废水管路上还旁通连接有补水管路，并配合废水箱内的水位感应器，水位感应器感应到废水箱内废水水位过低时，电控装置分别控制供水泵组件停止抽水，并打开补水通道，保证向废水管路无间断供水；这种优先使用废水箱收集的废水、并通过补水通道实现用水终端的无间断、自动和连续的供水目的。

本实用新型的目的是这样实现的：

进一步地，所述供水泵组件设置在废水箱内，使其结构更紧凑，减少供水泵组件工作时所产生的噪音。

进一步地，所述供水泵组件包括潜水泵，潜水泵与电控装置电性连接，所述潜水泵的抽水口连通废水箱底部，其排水口连通废水管路；潜水泵的使用既容易，又防水，而且更换和维护简易。

进一步地，所述供水泵组件还包括有废水单向阀，废水单向阀一端连接潜水泵排水口，另一端连接废水管路；这里的废水单向阀，保防止废水客路上的水倒流。

进一步地，所述供水泵组件也可以选择设置在废水箱外、并连接废水箱下部的废水出口；这种供水泵组件虽然设置在废水箱外，但仍能实现本专利之目的。

进一步地，所述供水泵组件包括普通泵，普通泵的抽水口连接废水箱的废水出口，普通泵通过废水出口将废水箱内的废水抽出。

进一步地，所述供水泵组件还包括废水单向阀，废水单向阀一端连接普通泵排水口，另一端连接废水管路。

进一步地，所述废水管路、废水单向阀和补水管路之间通过三通阀连接、导通。

进一步地，所述废水箱上部设置有废水入口和溢流口。

进一步地，所述废水箱的底部设置有排污口，以便定排污、清洗。

本实用新型的有益效果如下：

（1）此款RO节水器，废水箱通过供水泵组件连接废水管路，以便输出废水，为保证无间断供水，在废水管路上还旁通连接有补水管路，并配合废水箱内的水位感应器，水位感应器感应到废水箱内废水水位过低时，电控装置分别控制供水泵组件停止抽水，并打开补水通，保证向废水管路无间断供水；这种优先使用废水箱收集的废水、并通过补水通道实现用水终端的无间断、自动和连续的供水目的。

附图说明

图1为本实用新型RO节水器的实施例一原理图。

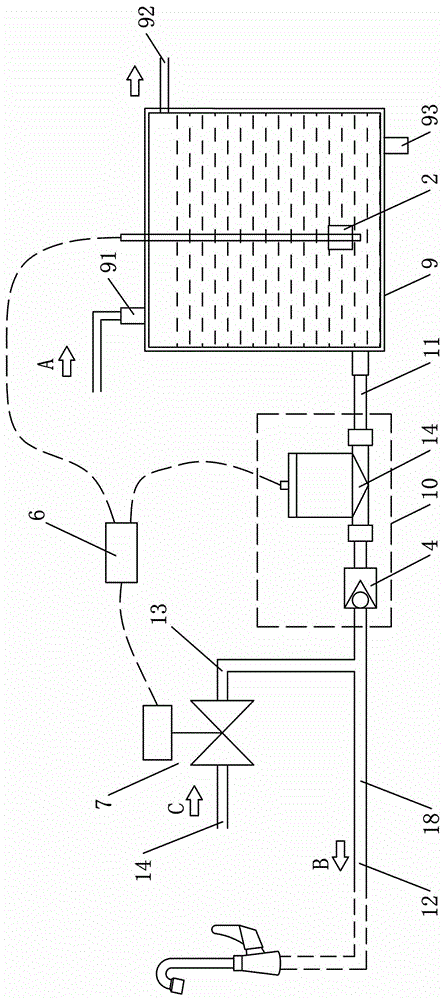

图2是本实用新型RO节水器的实施例二原理图。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述。

实施例一，参见图1所示，一种RO节水器，包括废水箱9和电控装置6，废水箱9内设置有水位感应器2，所述废水箱9通过供水泵组件10连接废水管路18，废水管路18上设置有出水端12，其特征是，所述出水端12与供水泵组件10之间的废水管路18上还旁通连接有补水管路13，补水管路13上设置有补水电磁阀7，补水电磁阀7、水位感应器2和供水泵组件10分别与电控装置6电性连接，水位感应器2感应到废水箱9内废水水位过低时，电控装置6分别控制供水泵组件10停止抽水，并打开补水电磁阀7，以便补水通道13向废水管路18补充水源。

本实施例中，所述废水管路18、废水单向阀4和补水管路13之间通过三通阀连接、导通；而且，废水箱9上部设置有废水入口91和溢流口92，废水箱9的底部设置有排污口93。

所述供水泵组件10包括潜水泵3和废水单向阀4，它们一起设置在废水箱9内，潜水泵3与电控装置6电性连接，所述潜水泵3的抽水口连通废水箱9底部，废水单向阀4一端连接潜水泵3排水口，另一端连接废水管路18。

工作原理：打开出水端12，供水泵组件10同时工作，将废水箱9内的废水抽出，以供使用，当水位感应器2感应到废水箱9内废水水位过低（代于设定值）时，电控装置6分别控制供水泵组件10停止抽水，并打开补水电磁阀7，以便补水通道13向废水管路18补充水源, 这种优先使用废水箱9收集的废水、并通过补水通道13实现用水终端的无间断、自动和连续的供水目的。

实施例二：参见图2所示，本实施例与上述实施例一相近似，不同之处仅为：所述供水泵组件10设置在废水箱9外、并连接废水箱9下部的废水出口。

其中，供水泵组件10包括普通泵14和废水单向阀4，普通泵14的抽水口连接废水箱9的废水出口，废水单向阀4一端连接普通泵14排水口，另一端连接废水管路9。本实施例的工作原理，与上述实施例一相近，这里不再重复。

本实用新型中，所提及的水位感应器2为浮子开关（也可以是水位电极）、并设置在废水箱9内，浮子开关随着废水箱9内的水位升降，实时监测其内部水位变化。
