一种药材清洗风干一体化设备的制作方法

本技术涉及药材加工，特别涉及一种药材清洗风干一体化设备。

背景技术：

1、药材即未经加工或未制成成品的中药原料，在药材采集和存放时会有很多灰尘需要对其进行清理，将药材清理干净后需要对药材进行风干储存，为了方便对药材进行清理和风干工作人员通常会使用药材清洗风干一体化设备。

2、例如申请号为cn201922312790.8的实用新型公开了一种药材水洗风干装置，具体包括外箱，所述外箱一侧的顶部开设有投药口，所述外箱内部的一侧固定安装有第二电机，所述第二电机的输出端焊接有螺旋滚筒，所述外箱的另一侧固定连接有进水管。该药材水洗风干装置，通过螺旋滚筒的设置，方便快速对药材表面进行清理，避免长时间药材与水接触，造成药效流失，可以将药材进行翻转，避免药材只能单面进行清洗，造成清洗不干净不彻底，通过喷水头的设置，方便对药材进行冲洗，避免由于药材浸泡在清洗过药材的水中，在取出药材时一些杂质依附在药材的表面，使用冲洗的方式对药材进行清洗，避免药材长时间浸泡和清洗不彻底，提高清洗力度。

3、然而，就目前传统药材清洗风干一体化设备而言，通常采用水洗的方法对药材上的灰尘进行清洗，然后对清洗后的药材进行风干处理，但药材在用水清洗后表面会残留有部分水分，这些残留的水分在风干的过程中会延长药材风干所需要的时间影响药材风干的效率。

技术实现思路

1、有鉴于此，本实用新型提供一种药材清洗风干一体化设备，其具有可以在风干的过程中对清洗后的药材进行沥水的放置筛斗，在药材清洗完成后将隔水板拉出，滑动移动滑块将放置筛斗移动到风干槽内，启动第二驱动电机带动换气扇进行转动，通过换气扇和通风孔对放置筛斗内的药材进行风干处理，在风干的过程中通过放置筛斗上的筛孔可以对药材中残存的水分进行沥水处理，使药材能够更加快速的进行风干，避免清洗后的药材中水分过多影响风干的效率，风干结束后通过第一排水管将沥出的水分进行排放。

2、本实用新型提供了一种药材清洗风干一体化设备，具体包括：安装箱；所述安装箱的顶端面右部开设有清洗槽；安装箱的顶端面左部开设有风干槽；安装箱的右部内开设有安装槽；安装槽与清洗槽位置对正；安装箱的右下部内开设有储纳槽；储纳槽与安装槽的位置对正；安装箱的前端面右部和安装箱的后端面右部均固定安装有一块散热板；两块散热板均与安装槽的位置对正；安装箱的前端面右下部和安装箱的后端面右下部分别转动连接有一个散热门；两个散热门均与储纳槽位置对正。

3、可选地，所述安装箱的顶端面前部和安装箱的顶端面后部分别固定连接有一条移动滑轨；两条移动滑轨的前端面和两条移动滑轨的后端面均固定连接有一块止动块；两条移动滑轨的外壁上分别滑动连接有一块移动滑块；两块移动滑块的前端面下部和两块移动滑块的后端面下部分别固定连接有一块下固定架。

4、可选地，两块所述下固定架的顶端面分别转动连接有一块上固定架；两块下固定架的前端面和两块下固定架的后端面分别对称固定连接有两块下限位块；四块块下限位块的顶端面均开设有一个限位插槽；两块上固定架的前端面和两块上固定架的后端面分别对称固定连接有两块上限位块；四块块上限位块的底端面均固定连接有一块限位插块；四块限位插块分别插接在四个限位插槽内；两块下固定架的顶端面均开设有辅助槽；两个辅助槽内放置有放置筛斗。

5、可选地，所述储纳槽内固定安装有一个储水箱；储水箱的左端面固定安装有一个水泵；水泵的排水口处连接有一根输水管；输水管的排水口与清洗槽的位置对正；安装箱的右端面居中固定连接有三个限位卡块；三个限位卡块的内壁均与输水管的外壁接触。

6、可选地，所述清洗槽内壁的左端面左部和清洗槽内壁的右端面左部均固定连接有一个夹紧滑架；两个夹紧滑架之间滑动连接有一块隔水板；隔水板的底端面与清洗槽的底端面紧密接触。

7、可选地，所述安装槽内固定安装有一个第一驱动电机；第一驱动电机的顶端面同轴连接有一个清洗架；清洗架为十字形块状结构；安装箱的后端面固定连接有一根第二排水管；第二排水管与清洗槽的位置对正。

8、可选地，所述风干槽的前端面和风干槽的后端面均贯穿开设有通风孔；风干槽的左端面固定连接有一个通风架；通风架内固定安装有一个第二驱动电机；第二驱动电机的右端面同轴连接有换气扇；安装箱的左端面下部固定连接有第一排水管；第一排水管与风干槽的位置对正。

9、有益效果

10、本实用新型在对药材进行清洗的过程中能够对药材进行反复清洗提高除污效果的同时也提高水资源的利用率，其次在对清洗好的药材进行风干处理的过程中能够对药材进行沥水，减少药材在清洗后所残存的水分提高药材的风干效率。

11、此外，在对药材进行清洗时启动第一驱动电机，使第一驱动电机带动清洗架进行转动，清洗架在转动的过程中会带动清洗槽内的水源进行转动形成旋涡，通过形成的旋涡对放置筛斗内的药材进行反复清洗，在清洗完成后将清洗槽内的脏水通过第二排水管排出。

12、此外，在清洗完成后将隔水板拉出，滑动放置筛斗将放置筛斗移动到风干槽内，启动第二驱动电机带动换气扇进行转动，通过换气扇和通风孔对放置筛斗内的药材进行风干处理，在风干的过程中通过放置筛斗上的筛孔可以对药材中残存的水分进行沥水处理，使药材能够更加快速的进行风干，避免清洗后的药材中水分过多影响风干的效率，风干结束后通过第一排水管将沥出的水分进行排放。

技术特征：

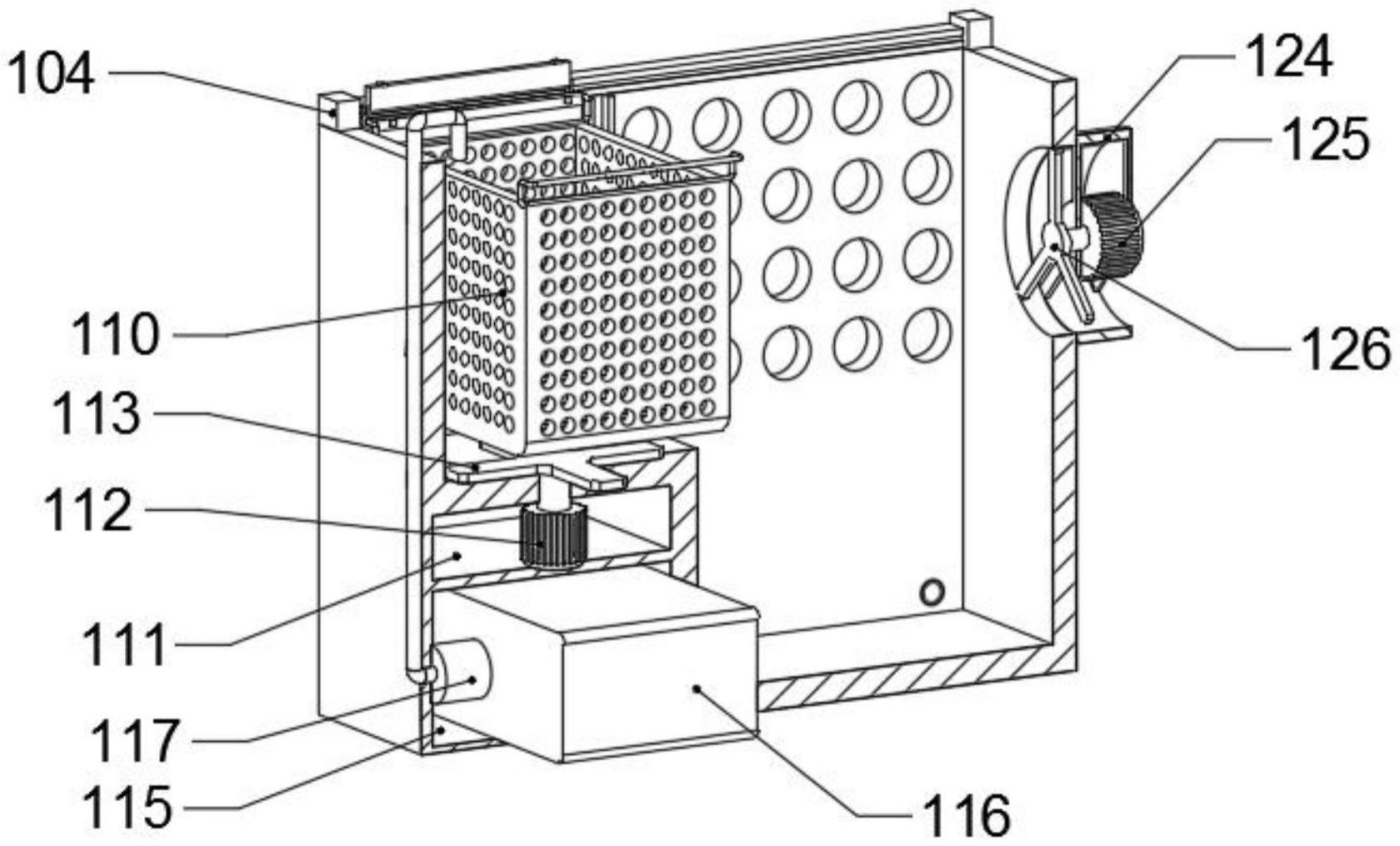

1.一种药材清洗风干一体化设备，其特征在于，包括：安装箱(1)；所述安装箱(1)的顶端面右部开设有清洗槽(101)；所述安装箱(1)的顶端面左部开设有风干槽(102)；所述安装箱(1)的右部内开设有安装槽(111)；所述安装槽(111)与所述清洗槽(101)位置对正；所述安装箱(1)的右下部内开设有储纳槽(115)；所述储纳槽(115)与所述安装槽(111)的位置对正；所述安装箱(1)的前端面右部和所述安装箱(1)的后端面右部均固定安装有一块散热板(114)；两块所述散热板(114)均与所述安装槽(111)的位置对正；所述安装箱(1)的前端面右下部和所述安装箱(1)的后端面右下部分别转动连接有一个散热门(120)；两个所述散热门(120)均与所述储纳槽(115)位置对正。

2.如权利要求1所述一种药材清洗风干一体化设备，其特征在于：所述安装箱(1)的顶端面前部和安装箱(1)的顶端面后部分别固定连接有一条移动滑轨(103)；两条移动滑轨(103)的前端面和两条移动滑轨(103)的后端面均固定连接有一块止动块(104)；两条移动滑轨(103)的外壁上分别滑动连接有一块移动滑块(105)；两块移动滑块(105)的前端面下部和两块移动滑块(105)的后端面下部分别固定连接有一块下固定架(106)。

3.如权利要求2所述一种药材清洗风干一体化设备，其特征在于：两块所述下固定架(106)的顶端面分别转动连接有一块上固定架(107)；两块下固定架(106)的前端面和两块下固定架(106)的后端面分别对称固定连接有两块下限位块(108)；四块块下限位块(108)的顶端面均开设有一个限位插槽；两块上固定架(107)的前端面和两块上固定架(107)的后端面分别对称固定连接有两块上限位块(109)；四块块上限位块(109)的底端面均固定连接有一块限位插块；四块限位插块分别插接在四个限位插槽内；两块下固定架(106)的顶端面均开设有辅助槽；两个辅助槽内放置有放置筛斗(110)。

4.如权利要求1所述一种药材清洗风干一体化设备，其特征在于：所述储纳槽(115)内固定安装有一个储水箱(116)；储水箱(116)的左端面固定安装有一个水泵(117)；水泵(117)的排水口处连接有一根输水管(118)；输水管(118)的排水口与清洗槽(101)的位置对正；安装箱(1)的右端面居中固定连接有三个限位卡块(119)；三个限位卡块(119)的内壁均与输水管(118)的外壁接触。

5.如权利要求1所述一种药材清洗风干一体化设备，其特征在于：所述清洗槽(101)内壁的左端面左部和清洗槽(101)内壁的右端面左部均固定连接有一个夹紧滑架(121)；两个夹紧滑架(121)之间滑动连接有一块隔水板(122)；隔水板(122)的底端面与清洗槽(101)的底端面紧密接触。

6.如权利要求1所述一种药材清洗风干一体化设备，其特征在于：所述安装槽(111)内固定安装有一个第一驱动电机(112)；第一驱动电机(112)的顶端面同轴连接有一个清洗架(113)；清洗架(113)为十字形块状结构；安装箱(1)的后端面固定连接有一根第二排水管(128)；第二排水管(128)与清洗槽(101)的位置对正。

7.如权利要求1所述一种药材清洗风干一体化设备，其特征在于：所述风干槽(102)的前端面和风干槽(102)的后端面均贯穿开设有通风孔(123)；风干槽(102)的左端面固定连接有一个通风架(124)；通风架(124)内固定安装有一个第二驱动电机(125)；第二驱动电机(125)的右端面同轴连接有换气扇(126)；安装箱(1)的左端面下部固定连接有第一排水管(127)；第一排水管(127)与风干槽(102)的位置对正。

技术总结
本技术提供了一种药材清洗风干一体化设备，涉及药材加工技术领域，包括：安装箱；所述安装箱的顶端面右部开设有清洗槽；安装箱的顶端面左部开设有风干槽；安装箱的右部内开设有安装槽；安装槽与清洗槽位置对正；安装箱的右下部内开设有储纳槽。在清洗完成后将隔水板拉出滑动放置筛斗将放置筛斗移动到风干槽内启动第二驱动电机带动换气扇进行转动通过换气扇和通风孔对放置筛斗内的药材进行风干处理在风干的过程中通过放置筛斗上的筛孔可以对药材中残存的水分进行沥水处理，解决了药材在用水清洗后表面会残留有部分水分这些残留的水分在风干的过程中会延长药材风干所需要的时间影响药材风干效率的问题。

技术研发人员：杨森普
受保护的技术使用者：内蒙古自治区人民医院（内蒙古自治区肿瘤研究所）
技术研发日：20221117
技术公布日：2024/1/11
