银行卡销毁装置的制作方法

本技术涉及银行卡处理设备和金融领域，尤其涉及一种应用于金融工作场所的银行卡销毁装置。

背景技术：

1、银行卡多为金融ic卡，这类金融ic卡上的主要信息通常包括三个部分，即银行卡卡号、银行卡磁条以及银行卡上的芯片。当银行卡到达有效期或者银行卡发生损坏，客户需要更换新的银行卡。在客户更换银行卡的过程中，为了防止客户信息泄露，工作人员则需要对旧的银行卡进行销毁处理。

2、发明人在金融领域工作，在日常的业务工作中发现，现有技术中，银行工作人员通常采用直接剪断的方式对回收的旧的银行卡进行处理，并将剪断的银行卡丢进垃圾筒或回收筒。但是，现有技术中对银行卡的处理方式不够快速有效，且将银行卡简单剪断对银行卡的磁条销毁的不够彻底，存在磁条被复制的风险。

技术实现思路

1、有鉴于此，本实用新型的实施例提供了一种银行卡销毁装置，通过在安装槽上安装碎卡部，并在碎卡部沿横向方向延伸的两侧分别安装限位部，使得当银行卡放置在插卡槽内部后，限位部将银行卡沿纵向方向夹紧，在碎卡部的作用下将银行卡的磁条击穿，以将银行卡的磁条彻底销毁。

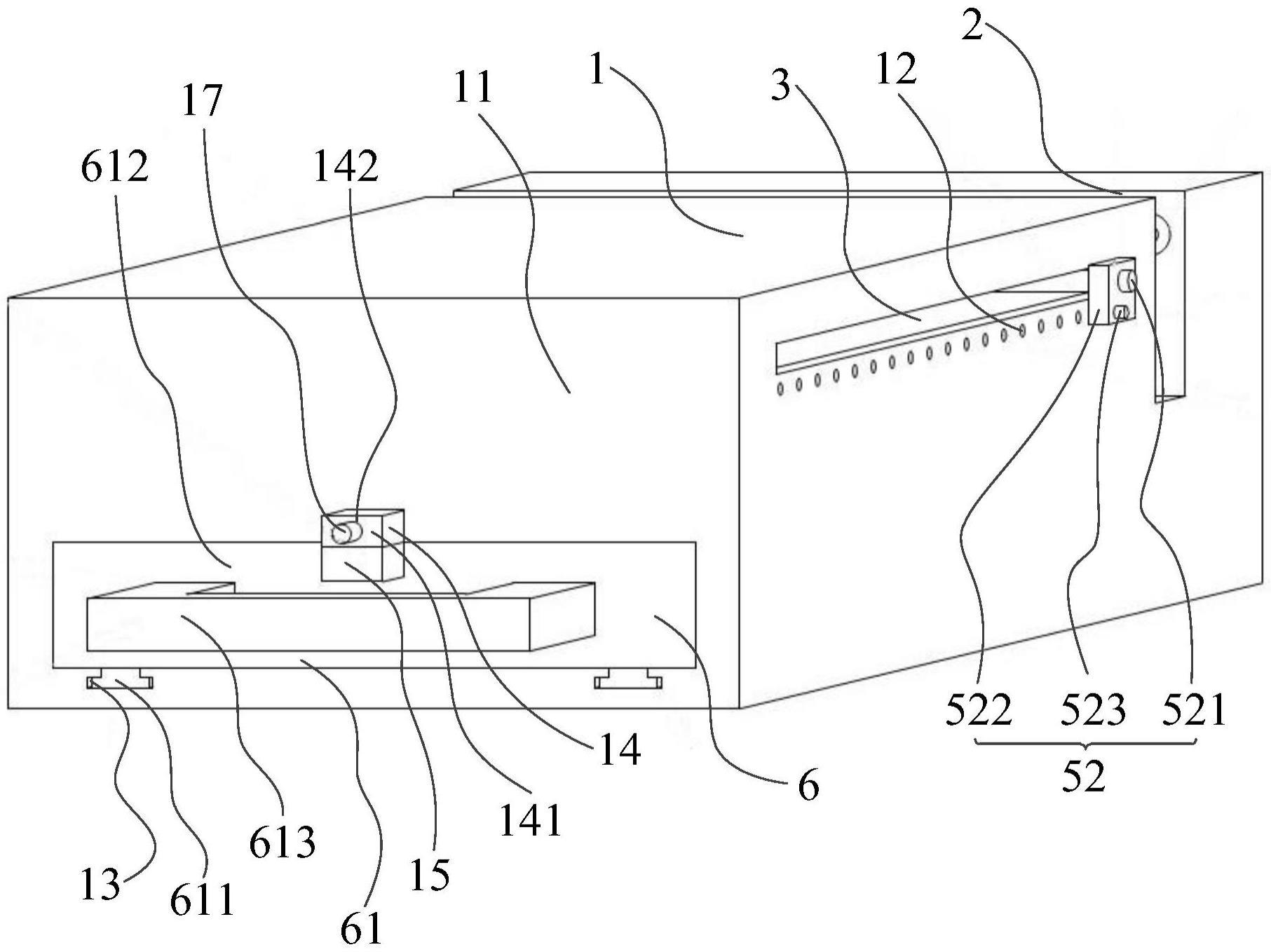

2、根据本实用新型的实施例，提供了一种银行卡销毁装置，包括：壳体；插卡槽，沿竖直方向延伸，设置在远离所述壳体的第一侧壁的一端；安装槽，沿纵向方向延伸，且与所述插卡槽连通；碎卡部，安装在所述安装槽的内部，被构造成将放置在所述插卡槽中银行卡的磁条击穿；以及两个限位部，分别安装在所述碎卡部沿横向方向延伸的两侧，被构造成沿纵向方向夹紧放置在所述插卡槽中的银行卡。

3、根据本实用新型的实施例，所述碎卡部包括：多个气缸，沿横向方向依次安装在所述安装槽内部靠近所述壳体的第一侧壁的一侧；多个推杆，每个所述推杆沿纵向方向延伸，多个所述推杆分别与多个所述气缸的输出端连接，使得每个所述推杆在所述气缸的驱动下沿纵向方向往复直线移动；以及多个穿孔槽，沿横向方向依次设置在所述插卡槽远离所述壳体的第一侧壁的一侧，多个所述穿孔槽分别与多个所述推杆对齐，使得多个所述推杆能够分别插入多个所述穿孔槽中，以将放置在所述插卡槽中的银行卡的磁条击穿；其中，放置在所述插卡槽中的银行卡的磁条与多个所述推杆在竖直方向对齐，所述推杆靠近所述插卡槽的一端设置为锥形。

4、根据本实用新型的实施例，每个所述限位部包括：限位组件，安装在所述安装槽沿横向方向延伸的一端，被构造成在纵向方向夹紧或者离开放置在所述插卡槽中的银行卡；以及锁紧组件，一端伸入所述安装槽且与所述限位组件连接，所述锁紧组件被构造成驱动所述限位组件沿纵向方向往复直线移动，且能够在所述限位组件夹紧放置在所述插卡槽中的银行卡后，将所述限位组件锁止，使得所述限位组件与所述安装槽的相对位置不变。

5、根据本实用新型的实施例，所述限位组件包括：安装板，沿纵向方向延伸，安装在所述安装槽沿横向方向延伸的一端；两个滑槽，设置在所述安装板上，每个所述滑槽沿纵向方向延伸；两个滑块，分别可滑动地连接在两个所述滑槽的内部；连接板，沿横向方向延伸，所述连接板分别与两个所述滑块连接，在两个所述滑块的驱动下，所述连接板沿纵向方向往复直线移动；以及支撑板，沿纵向方向延伸，所述支撑板的一端与所述连接板连接，在所述连接板的驱动下，所述支撑板沿纵向方向往复直线移动，以夹紧或者离开放置在所述插卡槽中的银行卡。

6、根据本实用新型的实施例，所述壳体沿横向方向延伸的两侧侧壁的所述安装槽的下侧分别沿纵向方向依次设置有多个插槽；所述锁紧组件包括：连接杆，沿横向方向延伸，所述连接杆的一端伸入所述安装槽，并与所述滑块连接，使得在所述连接杆的驱动下所述滑块在纵向方向上往复直线移动；固定板，套设在所述连接杆的外部，且抵接在所述壳体沿横向方向延伸的一侧侧壁上；以及插杆，可拆卸地从所述固定板伸出并插入所述插槽，以锁止所述滑块，使得所述滑块与所述安装槽的相对位置保持不变，从而使得所述限位组件与所述安装槽的相对位置不变。

7、根据本实用新型的实施例，所述银行卡销毁装置还包括收集部，所述收集部可滑动地设置在所述壳体的下部，所述收集部被构造成与所述插卡槽连通，以收集被所述碎卡部击穿后的银行卡以及磁条碎片。

8、根据本实用新型的实施例，所述收集部包括收集盒，所述收集盒沿纵向方向可滑动地安装在所述壳体的下部，所述收集盒与所述插卡槽连通，以收集被所述碎卡部击穿后的银行卡以及磁条碎片。

9、根据本实用新型的实施例，所述收集盒的底部的四个转角位置分别设置有一个支撑块，所述壳体的底部沿横向方向依次设置有两个与所述支撑块相对应的第一凹槽，每个所述第一凹槽均沿纵向方向延伸；其中，四个所述支撑块分为沿纵向方向对齐的两组支撑块，使得两组支撑块分别在两个所述第一凹槽内部滑动，从而使得所述收集盒相对于所述壳体沿纵向方向往复直线移动。

10、根据本实用新型的实施例，所述银行卡销毁装置还包括：第一锁扣，安装在所述壳体的第一侧壁上，所述第一锁扣的第一侧面设置有沿纵向方向延伸的第一通孔；第二锁扣，安装在所述收集盒的第一端面上，所述第二锁扣的顶部与所述第一锁扣的底部抵接，所述第一锁扣与所述第二锁扣内部设置有相互连通的沿竖直方向延伸的第二凹槽，所述第二凹槽的下端延伸至所述第二锁扣的底部且与外部连通；插板，从所述第二锁扣的底部插入所述第二凹槽，所述插板伸入所述第一锁扣的位置设置有沿纵向方向延伸的第二通孔，所述第二通孔与所述第一通孔对齐；以及锁杆，一端经所述第一通孔以及所述第二通孔伸入所述第一锁扣内部，以将所述收集盒锁止在所述壳体内部。

11、根据本实用新型的实施例，所述收集盒的第一端面上还设置有把手，以便于将所述收集盒从所述壳体内部抽出或者将所述收集盒推入所述壳体内部。

12、根据本实用新型的上述实施例的银行卡销毁装置，通过在安装槽上安装碎卡部，并在碎卡部沿横向方向延伸的两侧分别安装限位部，使得当银行卡放置在插卡槽内部后，限位部将银行卡沿纵向方向夹紧，在碎卡部的作用下将银行卡的磁条击穿，以将银行卡的磁条彻底销毁，从而避免磁条被复制。

技术特征：

1.一种银行卡销毁装置，其特征在于，包括：

2.根据权利要求1所述的银行卡销毁装置，其特征在于，所述碎卡部(4)包括：

3.根据权利要求1所述的银行卡销毁装置，其特征在于，每个所述限位部(5)包括：

4.根据权利要求3所述的银行卡销毁装置，其特征在于，所述限位组件(51)包括：

5.根据权利要求4所述的银行卡销毁装置，其特征在于，所述壳体(1)沿横向方向延伸的两侧侧壁的所述安装槽(3)的下侧分别沿纵向方向依次设置有多个插槽(12)；所述锁紧组件(52)包括：

6.根据权利要求1所述的银行卡销毁装置，其特征在于，所述银行卡销毁装置还包括收集部(6)，所述收集部(6)可滑动地设置在所述壳体(1)的下部，所述收集部(6)被构造成与所述插卡槽(2)连通，以收集被所述碎卡部(4)击穿后的银行卡以及磁条碎片。

7.根据权利要求6所述的银行卡销毁装置，其特征在于，所述收集部(6)包括收集盒(61)，所述收集盒(61)沿纵向方向可滑动地安装在所述壳体(1)的下部，所述收集盒(61)与所述插卡槽(2)连通，以收集被所述碎卡部(4)击穿后的银行卡以及磁条碎片。

8.根据权利要求7所述的银行卡销毁装置，其特征在于，所述收集盒(61)的底部的四个转角位置分别设置有一个支撑块(611)，所述壳体(1)的底部沿横向方向依次设置有两个与所述支撑块(611)相对应的第一凹槽(13)，每个所述第一凹槽(13)均沿纵向方向延伸；

9.根据权利要求8所述的银行卡销毁装置，其特征在于，所述银行卡销毁装置还包括：

10.根据权利要求8所述的银行卡销毁装置，其特征在于，所述收集盒(61)的第一端面(612)上还设置有把手(613)，以便于将所述收集盒(61)从所述壳体(1)内部抽出或者将所述收集盒(61)推入所述壳体(1)内部。

技术总结
本技术公开了一种银行卡销毁装置，包括：壳体；插卡槽，沿竖直方向延伸，设置在远离壳体的第一侧壁的一端；安装槽，沿纵向方向延伸，且与插卡槽连通；碎卡部，安装在安装槽的内部，被构造成将放置在插卡槽中银行卡的磁条击穿；以及两个限位部，分别安装在碎卡部沿横向方向延伸的两侧，被构造成沿纵向方向夹紧放置在插卡槽中的银行卡。使得当银行卡放置在插卡槽内部后，限位部将银行卡沿纵向方向夹紧，在碎卡部的作用下将银行卡的磁条击穿，以将银行卡的磁条彻底销毁，从而避免磁条被复制。

技术研发人员：邓凯
受保护的技术使用者：中国工商银行股份有限公司
技术研发日：20230129
技术公布日：2024/1/13
