一种双面移液器枪头盒的制作方法

本实用新型涉及一种枪头盒，具体涉及一种双面移液器枪头盒，属于医疗器械技术领域。

背景技术：

移液器枪头是移液器配合使用时的主要耗材，有着多种型号，但现有的移液器枪头盒结构和功能比较单一，造成了放置的凌乱，而且现今的移液器枪头盒不具备消毒功能，很容易使移液器枪头带上细菌，操作时造成对液体的污染，为此，我们提出一种双面移液器枪头盒。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种双面移液器枪头盒，通过第一抽盘上设有移液器枪头插孔A和移液器枪头插孔B以及第二抽盘上设有移液器枪头插孔C和移液器枪头插孔D，可以放置四种不同规格的移液器，优化了放置空间，降低了工作人员的挑选难度，通过设有紫外线杀菌灯，当气体成分检测仪检测到细菌时，在微控制器的作用下，可以启动紫外线杀菌灯进行消毒，通过第一抽盘或第二抽盘的侧面设有滑条，而盒体内壁上设有与滑条配套的滑槽，方便对第一或第二抽盘进行推拉，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：本实用新型提供一种双面移液器枪头盒，包括枪头盒本体，所述枪头盒本体设有盒盖和盒体两部分，且盒盖和盒体通过合页铰接，所述盒体左右两端分别设有第一抽盘和第二抽盘，所述第一抽盘或第二抽盘沿着长度方向的侧面上都设有滑条，且第一抽盘或第二抽盘均通过滑条与盒体的内壁滑动连接，所述第一抽盘上设有数排交替排列的若干个移液器枪头插孔A和移液器枪头插孔B,所述第二抽盘平均的分为第一和第二两部分，且第一部分设有多排均匀分布的移液器枪头插孔C，所述第二部分设有等间距排列的移液器枪头插孔D，所述盒盖内部设有蓄电池、微控制器、紫外线杀菌灯和气体成分检测仪，且蓄电池通过微控制器分别与紫外线杀菌灯和气体成分检测仪电性连接。

作为本实用新型的一种优选技术方案，所述盒体内部中间位置设有顺着盒体宽度方向放置的隔板，且隔板与第一抽盘和第二抽盘之间均设有限位弹簧。

作为本实用新型的一种优选技术方案，所述枪头盒本体一侧设有安全锁，所述安全锁由锁扣和锁母两部分组成。

作为本实用新型的一种优选技术方案，所述盒体的内壁上设有与滑条配套使用的滑槽。

作为本实用新型的一种优选技术方案，所述第一抽盘或第二抽盘的端部均设有突出沿，且第一抽盘或第二抽盘的高度加上突出沿的高度与盒体的高度相适应。

作为本实用新型的一种优选技术方案，所述枪头盒本体的两端均设有把手，且枪头盒本体由透明ABS材料制成。

本实用新型所达到的有益效果是：一种双面移液器枪头盒，通过第一抽盘上设有移液器枪头插孔A和移液器枪头插孔B以及第二抽盘上设有移液器枪头插孔C和移液器枪头插孔D，可以放置四种不同规格的移液器，降低了工作人员的挑选难度，通过设有紫外线杀菌灯，当气体成分检测仪检测到细菌时，在微控制器的作用下，可以启动紫外线杀菌灯进行消毒，通过第一抽盘或第二抽盘的侧面设有滑条，而盒体内壁上设有与滑条配套的滑槽，方便对第一或第二抽盘进行推拉，能够提高工作效率。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

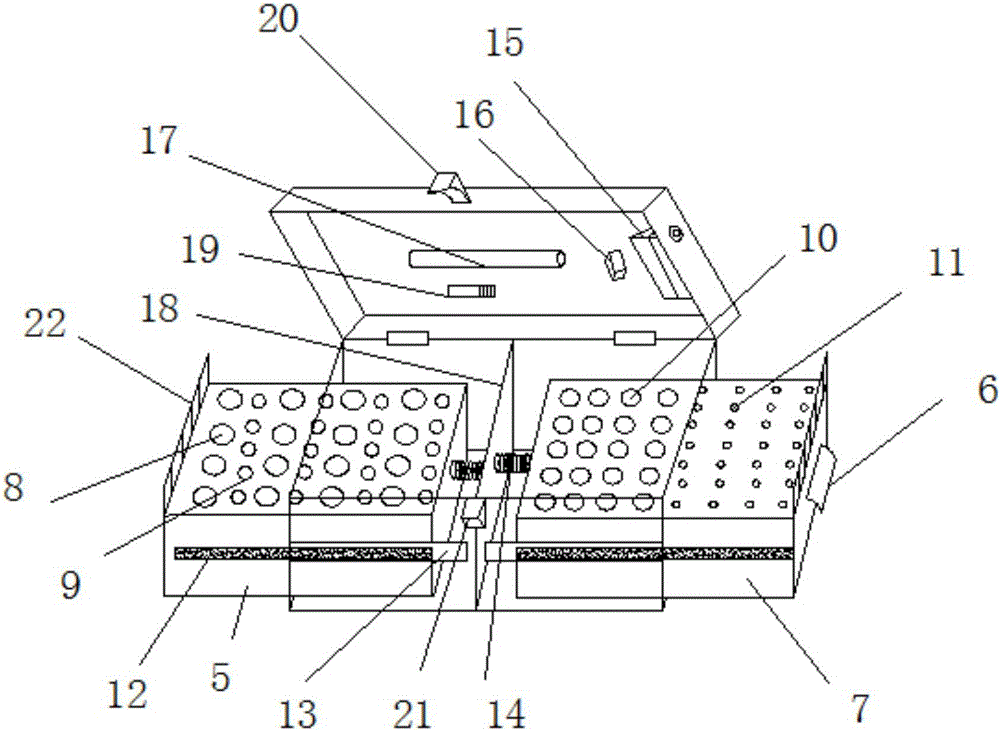

图1是本实用新型实施例所述的一种双面移液器枪头盒整体结构示意图；

图2是本实用新型实施例所述的一种双面移液器枪头盒内部剖析示意图；

图3是本实用新型实施例所述的一种双面移液器枪头盒四种移液器枪头插孔结构示意图；

图4是本实用新型实施例所述的一种双面移液器枪头盒电器元件原理控制示意图；

图中标号：1、枪头盒本体；2、盒体；3、盒盖；4、安全锁；5、第一抽盘；6、把手；7、第二抽盘；8、移液器枪头插孔A；9、移液器枪头插孔B；10、移液器枪头插孔C；11、移液器枪头插孔D；12、滑条；13、滑槽；14、限位弹簧；15、蓄电池；16、微控制器；17、紫外线杀菌灯；18、隔板；19、气体成分检测仪；20、锁扣；21、锁母；22、突出沿。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-4，本实用新型一种双面移液器枪头盒，包括枪头盒本体1，所述枪头盒本体1设有盒盖3和盒体2两部分，且盒盖3和盒体2通过合页铰接，所述盒体2左右两端分别设有第一抽盘5和第二抽盘7，所述第一抽盘5或第二抽盘7沿着长度方向的侧面上都设有滑条12，且第一抽盘5或第二抽盘7均通过滑条12与盒体2的内壁滑动连接，所述第一抽盘5上设有数排交替排列的若干个移液器枪头插孔A8和移液器枪头插孔B9,所述第二抽盘7平均的分为第一和第二两部分，且第一部分设有多排均匀分布的移液器枪头插孔C10，所述第二部分设有等间距排列的移液器枪头插孔D11，所述盒盖3内部设有蓄电池15、微控制器16、紫外线杀菌灯17和气体成分检测仪19，且蓄电池15通过微控制器16分别与紫外线杀菌灯17和气体成分检测仪19电性连接。

所述盒体2内部中间位置设有顺着盒体2宽度方向放置的隔板18，且隔板18与第一抽盘5和第二抽盘7之间均设有限位弹簧14，防止将第一抽盘5和第二抽盘7完全拉脱滑槽13，所述枪头盒本体1一侧设有安全锁4，所述安全锁4由锁扣20和锁母21两部分组成，可以保护枪头盒本体1内部移液器的安全，所述盒体2的内壁上设有与滑条12配套使用的滑槽13，所述第一抽盘5或第二抽盘7的端部均设有突出沿22，且第一抽盘5或第二抽盘7的高度加上突出沿22的高度与盒体2的高度相适应，在推拉第一或第二抽盘时，移液器不会碰到盒体2而损坏，突出沿22的设置则能保证密封性，所述枪头盒本体1的两端均设有把手6，且枪头盒本体1由透明ABS材料制成。

需要说明的是，本实用新型为一种双面移液器枪头盒，工作时，通过第一抽盘上设有移液器枪头插孔A和移液器枪头插孔B以及第二抽盘上设有移液器枪头插孔C和移液器枪头插孔D，可以放置四种不同规格的移液器，优化了放置空间，降低了工作人员的挑选难度，通过设有紫外线杀菌灯，当气体成分检测仪检测到细菌时，在微控制器的作用下，可以启动紫外线杀菌灯进行消毒，通过第一抽盘或第二抽盘的侧面设有滑条，而盒体内壁上设有与滑条配套的滑槽，方便对第一或第二抽盘进行推拉，能够提高工作效率，因为第一抽盘或第二抽盘的高度加上突出沿的高度与盒体的高度相适应，在推拉第一或第二抽盘时，移液器不会碰到盒体而损坏，突出沿的设置则能保证密封性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
