一种高精度在线稀释投加装置的制作方法

1.本实用新型涉及稀释设备技术领域，具体为一种高精度在线稀释投加装置。


背景技术：

2.pam试剂是一种线状有机高分子聚合物，常作为高分子水处理絮凝剂，用于吸附水中的悬浮颗粒，在颗粒之间起链接架桥作用，使细颗粒形成比较大的絮团，且加快了沉淀的速度，所以因其良好的絮凝效果，pam试剂广泛应用于污水处理，pam试剂在投放使用前需要与水进行稀释，这时需要一种高精度在线稀释投加装置。
3.现有的稀释投加装置存在的缺陷是：现有的稀释投加装置大多靠人工将pam试剂和水投放到搅拌设备中，人工投放时对pam试剂和水投放的容量只能采取预估，使pam试剂与水稀释后的精度较差，降低了pam试剂稀释后的使用效果，因此，需要进行一定的改进。


技术实现要素：

4.本实用新型的目的在于提供一种高精度在线稀释投加装置，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种高精度在线稀释投加装置，包括箱体，所述箱体上表面安装有驱动电机，所述驱动电机的输出轴穿过箱体通过联轴器与旋转轴连接，所述旋转轴外壁上安装有搅拌桨，所述箱体外壁一侧安装有支撑板，所述支撑板上表面安装有水泵，所述水泵的进水端通过接头与进水管连接，所述水泵的出水端通过接头与输水管连接，且输水管另一端穿过箱体，所述箱体内壁底部一侧安装有水位传感器，所述箱体外壁一侧安装有控制箱，所述控制箱内部安装有控制器，所述箱体内壁底部安装有出液管，所述出液管上安装有阀门。
6.优选的，所述搅拌桨上设置有导流孔，所述箱体内壁顶部一侧安装有试剂进管。
7.优选的，所述箱体下表面两侧均安装有支撑柱。
8.优选的，所述箱体前端面安装有密封门，所述密封门前端面安装有安全锁。
9.优选的，所述控制箱前端面安装有显示屏和控制器面板，且显示屏位于控制器面板上方，所述控制器面板上安装有控制按钮。
10.与现有技术相比，本实用新型的有益效果是：本实用新型通过驱动电机、进液管、水泵、控制器、搅拌桨、水位传感器和旋转轴的配合设置，通过试剂进管将需要稀释的试剂投放到箱体中，控制器控制水位传感器对进入箱体的试剂水位进行检测，当箱体内部的试剂达到所需稀释的容量值时，停止对箱体中的试剂投放，启动水泵，水泵将稀释用水经过进水管和输水管对箱体中进行输送，控制器控制水位传感器对进入箱体中的水位进行检测，当箱体中稀释用水的水位达到预设值时，启动驱动电机，驱动电机的输出轴通过联轴器与旋转轴连接，驱动电机带动旋转轴进行旋转，从而使搅拌桨对箱体中的液体进行搅拌使试剂稀释，搅拌桨上的导流孔可以有效的减少搅拌桨旋转的阻力，更好的对箱体中的液体进行搅拌。本实用新型通过一系列结构的设置，有效的提高了试剂稀释的精度，同时可以使试
剂稀释的更加均匀。
附图说明

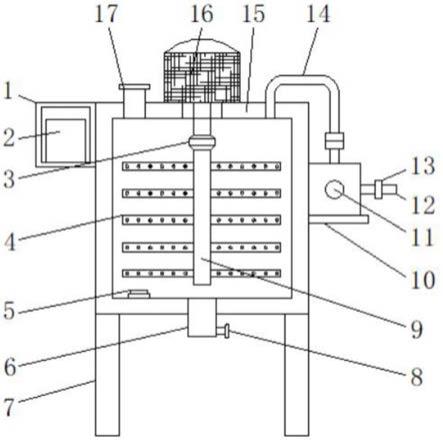

11.图1为本实用新型的结构示意图；
12.图2为本实用新型的正视图；
13.图3为本实用新型搅拌桨的结构示意图。
14.图中：1、控制箱；2、控制器；3、联轴器；4、搅拌桨；5、水位传感器；6、出液管；7、支撑柱；8、阀门；9、旋转轴；10、支撑板；11、水泵；12、进水管；13、接头；14、输水管；15、箱体；16、驱动电机；17、试剂进管；18、显示屏；19、控制按钮；20、控制器面板；21、安全锁；22、密封门；23、导流孔。
具体实施方式
15.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
16.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
17.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
18.请参阅图1
‑
3，本实用新型提供的一种实施例：一种高精度在线稀释投加装置，包括箱体15，箱体15上表面安装有驱动电机16，驱动电机16的输出轴穿过箱体15通过联轴器3与旋转轴9连接，旋转轴9外壁上安装有搅拌桨4，搅拌桨4上设置有导流孔23，当箱体15中稀释用水的水位达到预设值时，启动驱动电机16，驱动电机16的输出轴通过联轴器3与旋转轴9连接，驱动电机16带动旋转轴9进行旋转，从而使搅拌桨4对箱体15中的液体进行搅拌使试剂稀释，搅拌桨4上的导流孔23可以有效的减少搅拌桨4旋转的阻力，更好的对箱体15中的液体进行搅拌，箱体15内壁顶部一侧安装有试剂进管17，通过试剂进管17将需要稀释的试剂投放到箱体15中，控制器2控制水位传感器5对进入箱体15的试剂水位进行检测，当箱体15内部的试剂达到所需稀释的容量值时，停止对箱体15中的试剂投放，箱体15外壁一侧安装有支撑板10，支撑板10上表面安装有水泵11，水泵11的进水端通过接头13与进水管12连接，水泵11的出水端通过接头13与输水管14连接，且输水管14另一端穿过箱体15，启动水泵11，水泵11将稀释用水经过进水管12和输水管14对箱体15中进行输送，控制器2控制水位传感器5对进入箱体15中的水位进行检测，箱体15内壁底部一侧安装有水位传感器5，箱体15
外壁一侧安装有控制箱1，控制箱1内部安装有控制器2，箱体15内壁底部安装有出液管6，出液管6上安装有阀门8，箱体15下表面两侧均安装有支撑柱7，箱体15前端面安装有密封门22，密封门22前端面安装有安全锁21，控制箱1前端面安装有显示屏18和控制器面板20，且显示屏18位于控制器面板20上方，控制器面板20上安装有控制按钮19。
19.工作原理：使用时，需接通外部电源，通过试剂进管17将需要稀释的试剂投放到箱体15中，控制器2控制水位传感器5对进入箱体15的试剂水位进行检测，当箱体15内部的试剂达到所需稀释的容量值时，停止对箱体15中的试剂投放，启动水泵11，进水管12接通外部水源，水泵11将稀释用水经过进水管12和输水管14对箱体15中进行输送，控制器2控制水位传感器5对进入箱体15中的水位进行检测，当箱体15中稀释用水的水位达到预设值时，启动驱动电机16，驱动电机16的输出轴通过联轴器3与旋转轴9连接，驱动电机16带动旋转轴9进行旋转，从而使搅拌桨4对箱体15中的液体进行搅拌使试剂稀释，搅拌桨4上的导流孔23可以有效的减少搅拌桨4旋转的阻力，更好的对箱体15中的液体进行搅拌。
20.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
