一种具有防滑功能的血液处理机用摆动装置的制作方法

1.本发明涉及血液处理机技术领域，具体为一种具有防滑功能的血液处理机用摆动装置。


背景技术：

2.血液处理机是用来对血液进行处理，在血液要进行处理之前，需要对血液进行摆动，通过血液处理机用摆动装置可以用来对血液进行摆动，使血液在静止时不会产生凝固，从而使血液可以更好的进行处理，现有的血液处理机用的摆动装置，不具有防滑功能，从而使内部的血液在进行摆动时容易出现滑动，从而使内部的血液得不到摆动。
3.现有的血液处理机用摆动装置存在的缺陷是：
4.1、传统的血液处理机用摆动装置不具有防滑动能，从而使内部的血液在进行摆动时容易出现滑动，从而使内部的血液得不到摆动。
5.2、传统的血液处理机用摆动装置摆动效果不是很好，使血液的摆动不充分，从而影响血液处理机的工作效率。


技术实现要素：

6.本发明的目的在于提供一种具有防滑功能的血液处理机用摆动装置，以解决上述背景技术中提出的问题。
7.为实现上述目的，本发明提供如下技术方案：一种具有防滑功能的血液处理机用摆动装置，包括底座、摆动架和存放箱，所述底座的顶部安装有安装板，所述安装板的一侧通过螺栓安装有固定架，所述安装板的内侧安装有连接轴，所述连接轴的一端贯穿摆动架的内壁，所述摆动架的内侧安装有震动弹簧，所述震动弹簧的一端安装有存放箱，所述存放箱的两侧内壁上安装有限位板。
8.优选的，所述底座的底部安装有防滑层。
9.优选的，所述固定架的内部安装有驱动电机，驱动电机的输出端安装有旋转轴，旋转轴贯穿安装板的内壁，且旋转轴位于连接轴的下方，旋转轴的一端安装有旋转件，旋转件的一侧活动安装有连接件。
10.优选的，所述摆动架的一侧安装有连接杆，且连接杆的一端连接在连接件的一侧，摆动架的一侧安装有控制面板。
11.优选的，所述存放箱的顶部安装有箱门，箱门的顶部安装有把手，存放箱的底部安装有震动电机，存放箱的底部内壁上安装有固定座，固定座的顶部设有固定槽。
12.优选的，所述限位板的内部安装有限位槽，限位槽贯穿限位板的内壁，限位板的顶部安装有安装杆，安装杆的内侧螺纹贯穿有调节杆，且调节杆贯穿安装杆的内壁，调节杆的一端安装有固定板，固定板的挤压面安装有橡胶垫。
13.与现有技术相比，本发明的有益效果是：
14.1、本发明通过在存放箱的底部安装有震动电机，在存放箱的两侧安装有震动弹
簧，震动电机在通电之后能够将电能转化为动能，从而可以产生震动，又因为存放箱的两侧是通过震动弹簧进行连接，所以当震动电机在进行震动时可以带动存放箱进行震动，存放箱的内部是用来存放血液，使内部的血液能够快速进行流动，不会产生凝固，从而提高了摆动装置的工作效率，使血液处理机的工作更加快速。
15.2、本发明通过在限位板的顶部安装有防滑装置，通过转动防滑装置中调节杆可以使调节杆进行转动，调节杆的一端安装有固定板，使固定板能够向内移动，固定板的一侧安装有橡胶垫，橡胶垫具有防滑的功能，通过各个固定板的移动，可以将盛放血液的试管进行固定，然后在通过橡胶垫与血液试管进行接触，从而起到防滑的作用，使试管在进行摆动时更加稳定，同时还在底座的底部安装有防滑层，使底座在进行安装时更加稳定，不会出现移动。
附图说明

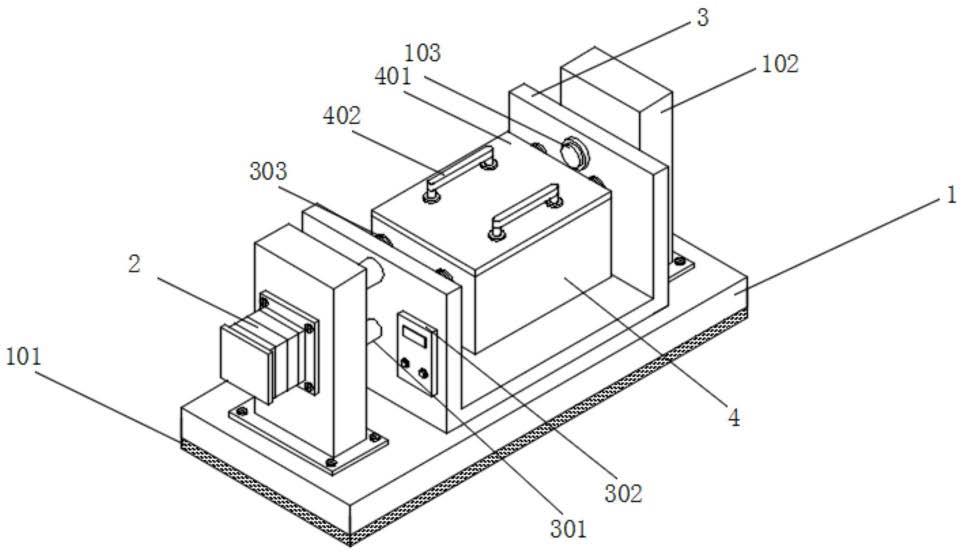

16.图1为本发明的立体图；
17.图2为本发明的剖视图；
18.图3为本发明的驱动电机结构示意图；
19.图4为本发明的限位板结构示意图。
20.图中：1、底座；101、防滑层；102、安装板；103、连接轴；2、固定架；201、驱动电机；202、旋转轴；203、旋转件；204、连接件；3、摆动架；301、连接杆；302、控制面板；303、震动弹簧；4、存放箱；401、箱门；402、把手；403、震动电机；404、固定座；405、固定槽；5、限位板；501、限位槽；502、安装杆；503、调节杆；504、固定板；505、橡胶垫。
具体实施方式
21.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
22.请参阅图1-4，本发明提供的一种实施例：一种具有防滑功能的血液处理机用摆动装置，包括底座1、摆动架3和存放箱4，底座1的顶部安装有安装板102，安装板102的一侧通过螺栓安装有固定架2，安装板102的内侧安装有连接轴103，底座1为顶部的摆动装置提供安装位置，同时起到连接的作用，能够将顶部的装置进行连接，方便工作人员进行安装，安装板102为固定架2提供安装位置，使固定架2可以进行安装，固定架2起到固定的作用，通过固定架2使驱动电机201安装的更加稳定，使驱动电机201在运行时更加稳定，不会出现较大幅度的晃动，连接轴103起到连接的作用，为摆动架3提供安装位置，连接轴103的一端贯穿摆动架3的内壁，摆动架3的内侧安装有震动弹簧303，震动弹簧303的一端安装有存放箱4，存放箱4的两侧内壁上安装有限位板5，摆动架3通过进行摆动从而可以使内部的血液进行摆动，使内部的血液不会凝固，震动弹簧303起到连接的作用，通过震动弹簧303的连接，使存放箱4能够进行震动，存放箱4是用来存放血液试管，使试管中的血液能够进行震动或摆动，限位板5起到限位的作用，使血液试管不会倾倒。
23.进一步，底座1的底部安装有防滑层101，通过安装防滑层101，使底座1在进行安装
时更加稳定，不会出现移动。
24.进一步，固定架2的内部安装有驱动电机201，驱动电机201的输出端安装有旋转轴202，旋转轴202贯穿安装板102的内壁，且旋转轴202位于连接轴103的下方，旋转轴202的一端安装有旋转件203，旋转件203的一侧活动安装有连接件204，驱动电机201在通电之后能够将电能转化为动能，为摆动装置提供动力，同时也带动旋转轴202进行旋转，旋转轴202在进行旋转时能够带动旋转件203进行旋转，旋转件203通过转动可以使连接件204进行主动，为连接件204的旋转提供动力。
25.进一步，摆动架3的一侧安装有连接杆301，且连接杆301的一端连接在连接件204的一侧，摆动架3的一侧安装有控制面板302，连接杆301起到连接的作用，使连接件204在进行旋转时能够带动摆动架3进行旋转，控制面板302是用来控制该装置的运行，使该装置能够打开或停止。
26.进一步，存放箱4的顶部安装有箱门401，箱门401的顶部安装有把手402，存放箱4的底部安装有震动电机403，存放箱4的底部内壁上安装有固定座404，固定座404的顶部设有固定槽405，通过打开箱门401使需要进行摆动的血液能够放置到存放箱4的内部，关闭箱门401使存放箱4的内部封闭，放置内部的血液试管被震动出外面，把手402为工作人员提供打开或关闭箱门401的位置，震动电机403在通电之后能够将电能转化为动能，可以产生震动，又因为存放箱4的两侧是通过震动弹簧303进行连接，所以当震动电机403在进行震动时可以带动存放箱4进行震动，存放箱4的内部是用来存放血液，使内部的血液能够快速进行流动，不会产生凝固，从而提高了摆动装置的工作效率，使血液处理机的工作更加快速，固定座404为固定槽405提供安装位置，固定槽405为血液试管的放置提供位置。
27.进一步，限位板5的内部安装有限位槽501，限位槽501贯穿限位板5的内壁，限位板5的顶部安装有安装杆502，安装杆502的内侧螺纹贯穿有调节杆503，且调节杆503贯穿安装杆502的内壁，调节杆503的一端安装有固定板504，固定板504的挤压面安装有橡胶垫505，限位槽501起到限位的作用，放置血液试管倾倒，安装杆502为调节杆503提供安装位置，使调节杆503能够被安装，通过调节杆503进行转动，使固定板504能够向内移动，固定板504的一侧安装有橡胶垫505，橡胶垫505具有防滑的功能，通过各个固定板504的移动，可以将盛放血液的试管进行固定，然后在通过橡胶垫505与血液试管进行接触，从而起到防滑的作用，使试管在进行摆动时更加稳定。
28.工作原理：在使用血液处理机用摆动装置前应先检查该血液处理机用摆动装置是否存在影响使用的问题，首先将血液处理机用摆动装置安装到需要进行使用的位置，通过把手402将箱门401打开，将需要进行摆动的血液试管放置到固定槽405中，然后通过限位槽501对血液试管进行限位，旋转调节杆503使固定板504移动，将固定板504一侧的橡胶垫505接触到血液试管，从而使血液试管进行固定，起到防滑的作用，然后将箱门401关闭，通过控制面板302将驱动电机201打开运行，使摆动架3进行摆动。
