多功能洗浴花洒的制作方法

1.本实用新型涉及淋浴装置，更具体地说，涉及一种多功能洗浴花洒。


背景技术：

2.氢气是一种理想的医用气体，它能够在细胞水平发展作用。近年来，国内许多医疗机构及研究单位等，通过各种临床验证及人体辅助医疗应用等，已逐渐认可氢作用在人体时所带来的正面效果。目前已有很多相关产品得到研发和推广，例如吸氢机、氢氧呼吸机、富氢水杯、氢食品等。
3.对于富氢洗浴花洒类产品，其主要功能在于取代人们原有的洗浴花洒，让使用者以更简单的方式将含氢的水作用于皮肤，实现皮肤保健。然而，现有的富氢洗浴花洒类产品仅能提高水中的氢含量，而无法满足不同生活区域、不同年龄层次对洗浴过程中精神舒缓及享受等的更高要求。


技术实现要素：

4.本实用新型要解决的技术问题在于，针对上述富氢洗浴花洒功能相对单一的问题，提供一种新的多功能洗浴花洒。
5.本实用新型解决上述技术问题的技术方案是，提供一种多功能洗浴花洒，包括花洒头和握把，所述花洒头包括入水接口，所述握把包括用于连接供水管的第一接头、用于连接花洒头的第二接头以及由所述第一接头延伸到第二接头的水流通道，且所述握把通过第二接头可拆卸地装配到所述花洒头的入水接口：
6.所述握把还包括滤水组件，且所述滤水组件位于所述水流通道内；所述花洒头内装设有功能单元和用于控制所述功能单元工作的电控单元；所述第二接头上设有与所述滤水组件的类型对应并用于供所述电控单元读取的标记部。
7.作为本实用新型的进一步改进，所述第二接头上设有第一电连接件；所述入水接口包括与所述电控单元电连接的第二电连接件，且在所述第二接头装配到所述入水接口时，所述第一电连接件经由所述第二电连接件与所述电控单元电连接，所述电控单元经由所述第二电连接部和第一电连接部获取所述标记部的标记信息。
8.作为本实用新型的进一步改进，所述标记部位于所述水流通道内并由具有预设电阻率的柔性导电材料构成，且所述标记部在所述水流通道内的水流压力作用下与所述第一电连接件相接触，并经由所述第一电连接件、第二电连接件与所述电控单元电性连接。
9.作为本实用新型的进一步改进，所述第二接头的内壁上具有凹槽，所述第一电连接件包括位于所述第二接头的外周的至少两个第一导电部以及位于所述凹槽底部的至少两个第二导电部，且每一所述第一导电部与一个第二导电部电性连接；
10.所述标记部由掺有导电介质的弹性橡胶膜构成；所述标记部固定在所述凹槽的开口处并将所述凹槽密封，且所述标记部在受到水流压力作用时被推向所述凹槽的底部并与所述凹槽底部的第二导电部相接触。
11.作为本实用新型的进一步改进，每一所述第二导电部由露出于第二接头的外周的至少一个第一金属触点构成；或者，每一所述第一导电部由环绕所述第二接头的外周的第一金属环构成。
12.作为本实用新型的进一步改进，每一所述第二导电部由露出于凹槽的底壁并与同一第一导电部电性连接的至少一个第二金属触点构成；或者，每一所述第二导电部由露出于凹槽的底壁并与一个第一导电部电性连接的第二金属环构成。
13.作为本实用新型的进一步改进，所述电控单元包括用于检测电阻值的检测电路，且在所述第二接头装配到所述入水接口时，所述第一电连接件经由所述第二电连接件与所述检测电路电连接。
14.作为本实用新型的进一步改进，所述滤水组件包括水净化单元、水软化单元或香氛释放单元。
15.作为本实用新型的进一步改进，所述水流通道内设有两个金属滤网，所述滤水组件位于两个金属滤网之间。
16.作为本实用新型的进一步改进，述功能单元为微型制氢装置，所述花洒头内包括相隔的第一腔室和第二腔室，且所述第一腔室与所述入水接口相连通；所述微型制氢装置装设于所述第一腔室，所述电控单元装设于所述第二腔室。
17.本实用新型具有以下有益效果：通过在握把的水流通道内设置滤水组件以及在握把与花洒头的连接位置设置用于供花洒头内的电控单元读取的标记部，使得花洒可根据滤水组件的类型调整工作模式，从而满足使用者的不同需求。
附图说明
18.图1是本实用新型实施例提供的多功能洗浴花洒的结构示意图；

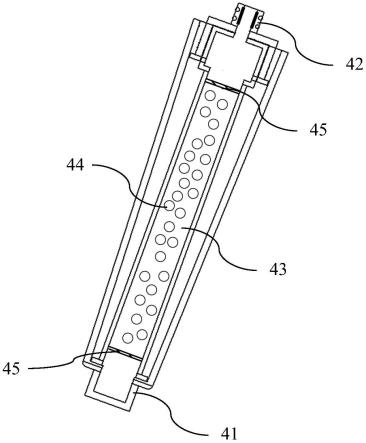

19.图2是本实用新型实施例提供的多功能洗浴花洒中握把的示意图；
20.图3是本实用新型实施例提供的多功能洗浴花洒中第二接头的结构示意图；
21.图4是本实用新型实施例提供的多功能洗浴花洒中第二接头处的第一电连接件及标记部的等效电路示意图；
22.图5是本实用新型实施例提供的多功能洗浴花洒中微型制氢装置的分解结构示意图。
具体实施方式
23.为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
24.如图1-3所示，是本实用新型实施例提供的多功能洗浴花洒的结构示意图，该多功能洗浴花洒可将来自供水管的水形成多股具有一定压力的喷射水流，以方便使用者进行身体冲洗。本实施例的多功能洗浴花洒包括花洒头10和握把40，其中花洒头10的主体可由塑料或金属外壳构成，且该外壳上具有入水接口13，握把40包括用于连接供水管的第一接头41、用于连接花洒头10的第二接头42以及由第一接头41延伸到第二接头42的水流通道43，且握把40通过第二接头42可拆卸地装配到花洒头10的入水接口13，从而使得来自供水管的
水可经由握把40内的水流通道43进入到花洒头10。即在本实施例中，花洒头10和握把40采用分体式结构，握把40以可拆卸的方式与花洒头10相连接，从而使用者可根据需要方便地更换握把，以满足不同的使用需求。具体地，上述花洒头10和握把40的形状和结构可采用现有的花洒的形状和结构，第二接头42与入水接口13之间可采用螺纹结构、卡扣结构等相连接，在此不做限制。
25.在本实施例中，握把40还包括滤水组件44，且滤水组件44位于水流通道43内，从而由第一接头41流入水流通道43的水流经滤水组件44后，从第二接头42流出。这样，滤水组件44可对进入握把40的水流进行滤水处理。特别地，上述滤水组件44可采用水净化单元、水软化单元和不同的香氛释放单元等中的一种，即不同的握把40采用不同滤水组件44，从而可对流经的水进行不同的处理。例如水净化单元可采用麦饭石颗粒和/或浮石颗粒等，其可通过吸附作用吸附水中的杂质，同时向水中释放微量元素；水软化单元可采用树脂颗粒等，其可通过树脂颗粒上的功能离子与水中的钙、镁离子进行交换，从而吸附水中多余的钙、镁离子，实现水软化；香氛释放单元则可采用包含由香氛成分的颗粒，从而在水流经使向水中释放香氛，以达到缓解疲劳等作用。滤水组件44可采用现有的类型和结构，在此不再赘述。
26.特别地，在水流通道43内设有两个金属滤网45，滤水组件44位于两个金属滤网45之间。两个金属滤网45一方面可以初步阻止供水管的水流中较大的固体颗粒流入水流通道43，另一方面可阻止滤水组件44中的固体颗粒进入花洒头10。
27.第二接头42上设有第一电连接件421以及与滤水组件44的类型对应的标记部422。由于不同的握把40包含不同类型的滤水组件44，因此其标记部422也具有不同的性质，即标记部422记录有握把40所包含的滤水组件44的信息，通过获取标记部422的标记信息，可获知握把40所包含的滤水组件44的类型。
28.相应地，花洒头10内装设有功能单元21和用于控制功能单元21工作的电控单元22；入水接口13包括与电控单元22电连接的第二电连接件(图中未示出)，且在第二接头42装配到入水接口13时，第一电连接件421经由第二电连接件与电控单元22电连接。这样，电控单元22可通过第二连接件和第一电连接件421获取标记部422的标记信息，即获知连接到花洒头10的握把40所包含的滤水组件44的类型，从而电控单元22可根据滤水组件44的类型使功能单元21工作于不同模式。例如当功能单元21为微型制氢装置时，若电控单元22获知握把40中的滤水组件44为香氛释放单元，则控制微型制氢装置停止工作，从而避免电解制氢过程破坏香氛的分子；若电控单元22获知握把40中的滤水组件44为水净化单元或水软化单元，则控制微型制氢装置以额定功率工作，使花洒头10的出水含氢。
29.上述多功能洗浴花洒通过在握把40的水流通道43内设置滤水组件44以及在握把40与花洒头10的连接位置设置用于供花洒头10内的电控单元22读取的标记部422，使得花洒可根据滤水组件的类型调整工作模式，从而满足使用者的不同需求。
30.在实际使用中，除了通过第一电连接件421和第二电连接件外，电控单元22也可通过其他方式向获取标记部422的标记信息。例如标记部422可采用nfc标签或rfid标签，电控单元22则具有对应的标签读取电路，但这将导致花洒的整体成本有所升高。
31.在本实用新型的一个实施例中，当电控单元22通过第一电连接件421和第二电连接件获取标记部422的标记信息时，标记部422由位于水流通道内并具有预设电阻率的柔性导电材料构成，相应地，电控单元22则包括用于检测电阻(电压)的检测电路221，即标记部
422的标记信息由不同的电阻值构成，电控单元22通过检测标记部422的电阻值获知握把40中对应的滤水组件44的类型。在第二接头42装配到入水接口13时，第一电连接件421经由第二电连接件与检测电路电连接。
32.并且，标记部422可在水流通道43内的水流压力作用下与第一电连接件421相接触，并经由第一电连接件421、第二电连接件与电控单元22电性连接。也就是说，在供水管被打开并向花洒供水时，电控单元22才获取来自握把40的标记部422的标记信息；而在供水管未被打开时，电控单元22并不获取标记信息。通过该方式，可节省电控单元22的电能消耗。
33.结合图3-4所示，在具体实现时，第二接头42的内壁上可具有凹槽，第一电连接件421包括位于第二接头42的外周的至少两个第一导电部d1以及位于凹槽底部的至少两个第二导电部d2，且每一第一导电部d1与一个第二导电部d2电性连接。相应地，标记部422由掺有导电介质的弹性橡胶膜构成，具有不同类型滤水组件44的标记部422中掺有的导电介质的量不同，从而呈现不同的电阻率。该标记部422(即掺有导电介质的弹性橡胶膜)固定在凹槽的开口处并将凹槽密封(可实现第二导电部的防水)，且标记部422在受到水流压力作用时被推向凹槽的底部并与凹槽底部的第二导电部d2相接触，从而在两个第一导电部d1导电部之间形成通路(掺有导电介质的弹性橡胶膜可抽象为电阻rs)。即在第二接头42装配到入水接口13时，标记部422经由第一电连接件421和第二电连接件与检测电路电连接形成回路。
34.特别地，每一第二导电部由露出于第二接头42的外周的至少一个第一金属触点构成；或者，每一第一导电部由环绕所述第二接头42的外周的第一金属环构成。类似地，每一第二导电部由露出于凹槽的底壁并与同一第一导电部电性连接的至少一个第二金属触点构成；或者，每一第二导电部由露出于凹槽的底壁并与一个第一导电部电性连接的第二金属环构成。例如，当握把40的主体由塑胶等非导电材料制备而成时，第一电连接件可由与握把40的主体注塑一体的金属片或金属条构成，该金属片或金属条的两端分别露出于握把40的主体的外周及凹槽的底壁。
35.结合图5所示，在本实用新型的一个实施例中，花洒头10内的功能单元21为微型制氢装置。相应地，花洒头10内包括相隔的第一腔室11和第二腔室12，且第一腔室11与入水接口13相连通；微型制氢装置装设于第一腔室11，电控单元22装设于第二腔室12。
36.具体地，微型制氢装置包括第一电极板211、第二电极板212、第三电极板213、第一隔板214以及第二隔板215。上述第一电极板211、第二电极板212、第三电极板213分别呈片状，并由导电金属制备而成。例如第一电极板211、第二电极板212和第三电极板213的主体可分别由厚度小于2毫米、直径为50-100mm的圆形钛金属板构成。由于钛金属比较稳定，因此在电解制氢过程中，不会有其他离子进入水中。第一电极板211、第二电极板212和第三电极板213中，连接电源正电极的电极板的表面具有触媒层，该触媒层具体可由催化剂等构成。
37.上述第一电极板211、第二电极板212、第三电极板213以依次相互平行的方式固定在一起，且第一电极板211和第三电极板213连接电压源的正极，第二电极板212连接电压源的负极。
38.第一隔板214位于第一电极板211和第二电极板212之间，并在第一电极板211和第二电极板212之间形成第一水流通道。在第一电极板211和第二电极板212通电时，在第一电
极板211和第二电极板212上电压作用下电解生成氢气，电解生成的氢气溶于水中，提高水中的氢含量。第二隔板215位于第二电极板212和第三电极板213之间，并在第二电极板212和第三电极板213之间形成第二水流通道。在第二电极板212和第三电极板213通电时，在第二电极板212和第三电极板213上电压作用下电解生成氢气，电解生成的氢气同样溶于水中(电解也会同时产生氧，产生的氧同样混入水中)，进一步提高水中的氢含量。在第二电极板212上，还具有连通第一水流通道和第二水流通道的通孔2121，从而流经第一水流通道的水流经通孔2121流入到第二水流通道，并经第二水流通道流出。
39.第一电极板211、第二电极板212、第三电极板213的边缘分别具有多个沿周向分布的固定孔2111、2122、2131，第一电极板211、第二电极板212、第三电极板213通过分别穿过固定孔2111、2122、2131的螺栓216固定在一起形成电解模块。并且上述螺栓216可由绝缘材料构成，或者，可使第一电极板211、第二电极板212、第三电极板213上与螺栓216相接触的部分(即固定孔2111、2122、2131)处设置绝缘垫片或卡环，以防止螺栓216与第一电极板211、第二电极板212、第三电极板213导电连接。在实际应用中，第一隔板214和第二隔板215上也可分别具有固定孔2141、2151，从而螺栓216可同时将第一隔板214和第二隔板215进行固定，避免第一隔板214和第二隔板215移位。当然，在实际应用中，第一电极板211、第二电极板212、第三电极板213、第一隔板214以及第二隔板215也可通过其他方式固定。
