1.本实用新型涉及一种压滤机,特别涉及一种环保工程压滤机,属于环保工程技术领域。


背景技术:

2.压滤机利用一种特殊的过滤介质,对对象施加一定的压力,使得液体渗析出来的一种机械设备,是一种常用的固液分离设备,其中在环保工程中运用较为普遍,其中申请号为“cn201922425282.0”所公开的“一种用于环保工程的压滤机”,首先物料挤压第一滤布,第一滤布在弹簧的作用下扩张,向滤板处挤压,然后通过第二滤布,进而通过滤板进行过滤,实现固液分离,在压板收缩后,第一滤布在弹簧拉伸的作用下复位,将物料向远离滤板的一侧拉动,从而使第一滤布与滤板分离,同时在第二滤布的作用下,可以提高分离的质量,提高滤板的使用寿命,经再一步检索发现,其申请号为“cn202022970545.9”所公开的“一种用于环保工程的压滤机”,当清洁板进行移动时对接水槽内部的杂质进行清洁,通过对接水槽的优化,防止出现壳体内部长时间不进行清理,导致水流出现污染的情况出现,有效的增加了清洁效果,但是上述两种压滤机还存在以下缺陷:
3.由于杂质和灰尘黏在压滤机出水槽表面,长时间不清洁可能会出现接水槽腐蚀装置的情况出现,影响装置使用寿命,前者未设计排污室清理装置,后者因为清洁板只通过螺旋纹与螺纹槽进行啮合移动,未设计保护限制装置,长时间容易使清洁板受力不均匀,影响清理效果,清理更好的杂质不易收集排出。


技术实现要素:

4.本实用新型的目的在于提供一种环保工程压滤机,以解决上述背景技术中提出的长时间不清洁可能会出现接水槽腐蚀装置的情况出现的问题。
5.为实现上述目的,本实用新型提供如下技术方案:一种环保工程压滤机,包括压滤机本体,所述压滤机本体的四个边角均固定设有支撑柱,四个所述支撑柱的底部设有收集组件,所述收集组件包括收集箱、两个滑轨、第一滤板、第二滤板、两个滑槽、清理机构和吸料组件,所述收集箱固定设置在四个支撑柱的底部,所述收集箱内壁的一侧固定设有第一滤板,所述收集箱内壁顶部的两侧均固定设有滑轨,两个所述滑轨之间滑动连接有第二滤板,所述收集箱内壁中部的两侧均开设有滑槽。
6.优选的,所述清理机构包括两个滑块、支撑块、两个连接座、清理辊刷、定位块、螺杆和电机,两个所述滑块分别滑动设置在两个滑槽的内部,两个所述滑块之间固定设置有支撑块,所述支撑块表面的两侧均固定设有连接座,每个所述连接座的内部均转动连接有清理辊刷,所述支撑块表面的中部均固定设有定位块,所述定位块的内部螺纹连接有螺杆,所述电机固定设置在收集箱的一端,所述电机的传动轴与螺杆的一端固定连接。
7.优选的,两个所述滑块的表面均固定设有刮泥斜块,所述螺杆的另一端固定设有限位块。
8.优选的,所述吸料组件包括收集腔、刮泥板、安装块、吸料泵和连接软管,所述收集腔固定设置在支撑块的底端,所述收集腔一端的底部固定设有刮泥板,所述收集腔的另一端固定设有连接软管,所述安装块固定设置在收集箱一端的底部,所述安装块的顶端固定连接有吸料泵,所述吸料泵的进料端与连接软管的一端固定连接。
9.优选的,所述第二滤板表面的一侧固定设有把手。
10.优选的,所述收集箱的另一端固定设有出水管。
11.优选的,所述收集箱表面的一侧固定设有开关面板,所述开关面板的表面设有电机开关和吸料泵开关,所述电机通过电机开关与电源电性连接,所述吸料泵通过吸料泵开关与电源电性连接。
12.与相关技术相比较,本实用新型提供的一种环保工程压滤机具有如下有益效果:
13.通过控制电机的正反转带动支撑块进行左右移动,通过支撑块两侧设置的连接座与清理辊刷的配合,清理辊刷的表面与使收集箱内壁相贴合,从而对收集箱内壁两侧的灰尘和异物进行清理,清理效果更好,刮泥斜块将滑槽内的灰尘和异物进行清理,清理掉的异物通过吸料组件进行回收处理,刮泥板将灰尘和掉落异物带入到收集腔当中,吸料泵的进料端通过连接软管吸入收集腔当中的异物,然后通过吸料泵出料端与外界管道相连接进行排出,清理效率更高。
附图说明

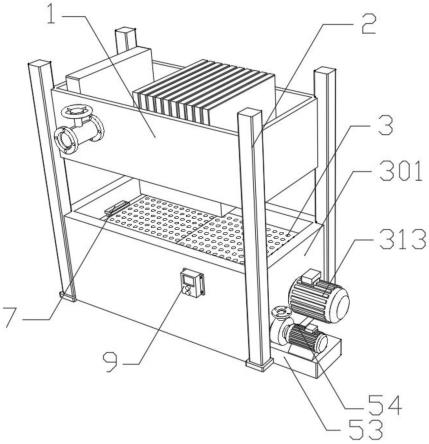

14.图1为本实用新型的结构示意图;
15.图2为本实用新型的侧面结构示意图;
16.图3为本实用新型的剖面结构示意图;
17.图4为本实用新型图3的a处放大结构示意图。
18.图中:1、压滤机本体;2、支撑柱;3、收集组件;4、刮泥斜块;5、吸料组件;6、限位块;7、把手;8、出水管;9、开关面板;301、收集箱;302、滑轨;303、第一滤板;304、第二滤板;305、滑槽;306、清理机构;307、滑块;308、支撑块;309、连接座;310、清理辊刷;311、定位块;312、螺杆;313、电机;51、收集腔;52、刮泥板;53、安装块;54、吸料泵;55、连接软管。
具体实施方式
19.下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
20.实施例1:
21.请参阅图1-4,本实用新型提供了一种环保工程压滤机,包括压滤机本体1,压滤机本体1的四个边角均固定设有支撑柱2,四个支撑柱2的底部设有收集组件3,收集组件3包括收集箱301、两个滑轨302、第一滤板303、第二滤板304、两个滑槽305、清理机构306和吸料组件5,收集箱301固定设置在四个支撑柱2的底部,收集箱301内壁的一侧固定设有第一滤板303,收集箱301内壁顶部的两侧均固定设有滑轨302,两个滑轨302之间滑动连接有第二滤板304,收集箱301内壁中部的两侧均开设有滑槽305;
22.清理机构306包括两个滑块307、支撑块308、两个连接座309、清理辊刷310、定位块311、螺杆312和电机313,两个滑块307分别滑动设置在两个滑槽305的内部,两个滑块307之间固定设置有支撑块308,支撑块308表面的两侧均固定设有连接座309,每个连接座309的内部均转动连接有清理辊刷310,支撑块308表面的中部均固定设有定位块311,定位块311的内部螺纹连接有螺杆312,电机313固定设置在收集箱301的一端,电机313的传动轴与螺杆312的一端固定连接;
23.两个滑块307的表面均固定设有刮泥斜块4,螺杆312的另一端固定设有限位块6;
24.第二滤板304表面的一侧固定设有把手7;
25.收集箱301的另一端固定设有出水管8;
26.收集箱301表面的一侧固定设有开关面板9,开关面板9的表面设有电机开关和吸料泵开关,电机313通过电机开关与电源电性连接;
27.具体的,如图1、图2、图3和图4所示,首先通过四个支撑柱2将压滤机搬运到合适的位置,接着开启电源使压滤机本体1开始工作,在环保工程使用中压滤机本体1将过滤好的液体通过第一滤板303和第二滤板304流入到收集箱301当中进行收集,由于收集组件3长期使用收集箱301内部容易积累灰尘和异物影响水质,可开启开关面板9表面的电机开关,电机313的传动轴带动螺杆312进行同步运动,从而通过螺杆的表面312与定位块311的内部螺纹连接,定位块311设置在支撑块308的中部,定位块311通过滑块307滑动在两个滑槽305之间,接着通过控制电机313的正反转带动支撑块308进行左右移动,通过支撑块308两侧设置的连接座309与清理辊刷310的配合,清理辊刷310的表面与使收集箱301内壁相贴合,从而对收集箱301内壁两侧的灰尘和异物进行清理,刮泥斜块4将滑槽305内的灰尘和异物进行清理,清理掉的异物通过吸料组件5进行回收处理,清理效率更高,当需要对内部机械进行检修和维护时,然后可通过把手7将第二滤板304在两个滑轨302的方向进行拉开,更便于工作人员对内部机械进行检修和维护。
28.实施例2:
29.吸料组件5包括收集腔51、刮泥板52、安装块53、吸料泵54和连接软管55,收集腔51固定设置在支撑块308的底端,收集腔51一端的底部固定设有刮泥板52,收集腔51的另一端固定设有连接软管55,安装块53固定设置在收集箱301一端的底部,安装块53的顶端固定连接有吸料泵54,吸料泵54的进料端与连接软管55的一端固定连接;
30.吸料泵54通过吸料泵开关与电源电性连接
31.具体的,如图1、图3和图4所示,首先当需要对收集箱301内部底端的异物进行清理时,通过收集腔51设置在支撑块308的底端,支撑块308运动的同时带动收集腔51进行同步运动,通过刮泥板52的底端与收集箱301内部底端相贴合,刮泥板52将灰尘和掉落异物带入到收集腔51当中,接着通过收集腔51与吸料泵54进料端通过连接软管55相连接,开启吸料泵开关,吸料泵54的进料端通过连接软管55吸入收集腔51当中的异物,然后通过吸料泵54出料端与外界管道相连接进行排出。
32.工作原理:具体使用时,本实用新型一种环保工程压滤机,首先通过四个支撑柱2将压滤机搬运到合适的位置,接着开启电源使压滤机本体1开始工作,在环保工程使用中压滤机本体1将过滤好的液体通过第一滤板303和第二滤板304流入到收集箱301当中进行收集,由于收集组件3长期使用收集箱301内部容易积累灰尘和异物影响水质,可开启开关面
板9表面的电机开关,电机313的传动轴带动螺杆312进行同步运动,从而通过螺杆的表面312与定位块311的内部螺纹连接,定位块311设置在支撑块308的中部,定位块311通过滑块307滑动在两个滑槽305之间,接着通过控制电机313的正反转带动支撑块308进行左右移动,通过支撑块308两侧设置的连接座309与清理辊刷310的配合,清理辊刷310的表面与使收集箱301内壁相贴合,从而对收集箱301内壁两侧的灰尘和异物进行清理,刮泥斜块4将滑槽305内的灰尘和异物进行清理,清理掉的异物通过吸料组件5进行回收处理,清理效率更高,当需要对收集箱301内部底端的异物进行清理时,通过收集腔51设置在支撑块308的底端,支撑块308运动的同时带动收集腔51进行同步运动,通过刮泥板52的底端与收集箱301内部底端相贴合,刮泥板52将灰尘和掉落异物带入到收集腔51当中,接着通过收集腔51与吸料泵54进料端通过连接软管55相连接,开启吸料泵开关,吸料泵54的进料端通过连接软管55吸入收集腔51当中的异物,然后通过吸料泵54出料端与外界管道相连接进行排出,当需要对内部机械进行检修和维护时,然后可通过把手7将第二滤板304在两个滑轨302的方向进行拉开,更便于工作人员对内部机械进行检修和维护。
