一种基于电石法氯乙烯生产用氯化汞触媒活化系统的制作方法

本技术属于化工生产，涉及一种基于电石法氯乙烯生产用氯化汞触媒活化系统。

背景技术：

1、在电石法氯乙烯生产过程中，氯化氢与乙炔在氯化汞触媒作用下进行反应生成氯乙烯，氯化汞作为催化剂，在本反应中具有举足轻重的作用，因此在转化器投入运行之前，必须单通氯化氢对转化器列管内氯化汞触媒进行活化，激发触媒活性，保证后续生产转换效率。

2、原始工艺对触媒进行活化过程中，存在以下问题，直接将未干燥的氯化氢气体送入转化器中，一方面冷凝盐酸腐蚀碳钢管道及转化器，影响设备使用寿命，另一方面水份存在会是氯化汞触媒结块，影响转化器后续运行通量，影响转换器运行效率。

技术实现思路

1、本实用新型的目的在于针对现有技术存在的问题，提供一种基于电石法氯乙烯生产用氯化汞触媒活化系统，针对原始转化器触媒活化过程中出现的问题，从工艺前段对氯化氢进行除水、除雾以及活化前对管道进行排酸、使用碱液吸收等，保证活化氯化氢含水在600ppm以下。

2、为此，本实用新型采取以下技术方案：

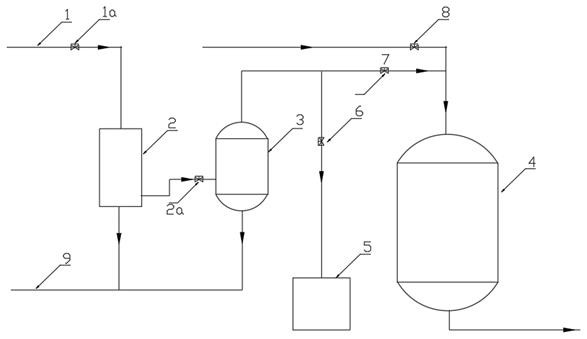

3、一种基于电石法氯乙烯生产用氯化汞触媒活化系统，包括氯化氢冷却器（2），所述氯化氢冷却器（2）的入口处设有氯化氢总管（1），所述氯化氢冷却器（2）的侧部依次设有氯化氢除雾器（3）、碱封罐（5）和转化器（4），且三者之间通过管路相连通，所述氯化氢除雾器（3）与碱封罐（5）之间的管路上设有排酸阀门（6），所述氯化氢除雾器（3）与转化器（4）之间的管路上设有流量调节阀（7），所述排酸阀门（6）与流量调节阀（7）呈并联设置。

4、进一步地，所述氯化氢冷却器（2）的下方设有排酸管道（9），所述排酸管道（9）分别与氯化氢冷却器（2）、氯化氢除雾器（3）相连通。

5、进一步地，所述转化器（4）的上方设有物料进口管，所述物料进口管上设有进口阀门（8）。

6、进一步地，所述氯化氢总管（1）上设有第一阀门（1a）。

7、进一步地，所述氯化氢冷却器（2）与氯化氢除雾器（3）之间的管路上设有第二阀门（2a）。

8、本实用新型的有益效果在于：

9、1、本实用新型依靠氯化氢管道内自身压力输送，经过氯化氢冷却器、氯化氢除雾器、将管得到内积酸排入碱封槽后，使用软管连接至转换器进行触媒活化；

10、2、本实用新型不仅能够保证氯化氢有效脱除水份，保护后续碳钢材质设备及管道不收腐蚀。同时使用干燥氯化氢进行触媒活化，可以避免触媒结块，保证转化器通量，保证转化效率。

技术特征：

1.一种基于电石法氯乙烯生产用氯化汞触媒活化系统，其特征在于，包括氯化氢冷却器（2），所述氯化氢冷却器（2）的入口处设有氯化氢总管（1），所述氯化氢冷却器（2）的侧部依次设有氯化氢除雾器（3）、碱封罐（5）和转化器（4），且三者之间通过管路相连通，所述氯化氢除雾器（3）与碱封罐（5）之间的管路上设有排酸阀门（6），所述氯化氢除雾器（3）与转化器（4）之间的管路上设有流量调节阀（7），所述排酸阀门（6）与流量调节阀（7）呈并联设置。

2.根据权利要求1所述的一种基于电石法氯乙烯生产用氯化汞触媒活化系统，其特征在于，所述氯化氢冷却器（2）的下方设有排酸管道（9），所述排酸管道（9）分别与氯化氢冷却器（2）、氯化氢除雾器（3）相连通。

3.根据权利要求1所述的一种基于电石法氯乙烯生产用氯化汞触媒活化系统，其特征在于，所述转化器（4）的上方设有物料进口管，所述物料进口管上设有进口阀门（8）。

4.根据权利要求1所述的一种基于电石法氯乙烯生产用氯化汞触媒活化系统，其特征在于，所述氯化氢总管（1）上设有第一阀门（1a）。

5.根据权利要求1所述的一种基于电石法氯乙烯生产用氯化汞触媒活化系统，其特征在于，所述氯化氢冷却器（2）与氯化氢除雾器（3）之间的管路上设有第二阀门（2a）。

技术总结
本技术提供了一种基于电石法氯乙烯生产用氯化汞触媒活化系统，包括氯化氢冷却器，所述氯化氢冷却器的入口处设有氯化氢总管，所述氯化氢冷却器的侧部依次设有氯化氢除雾器、碱封罐和转化器，且三者之间通过管路相连通，所述氯化氢除雾器与碱封罐之间的管路上设有排酸阀门，所述氯化氢除雾器与转化器之间的管路上设有流量调节阀，所述排酸阀门与流量调节阀呈并联设置。本技术不仅能够保证氯化氢有效脱除水份，保护后续碳钢材质设备及管道不受腐蚀。同时使用干燥氯化氢进行触媒活化，可以避免触媒结块，保证转化器通量，保证转化效率。

技术研发人员：李亚文,张宏昌,周建华,刘婷,宋泽斌
受保护的技术使用者：金川集团股份有限公司
技术研发日：20230925
技术公布日：2024/4/29
