一种用于聚丙烯提纯的反应装置及反应系统的制作方法

本发明涉及聚丙烯加工，具体为一种用于聚丙烯提纯的反应装置及反应系统。

背景技术：

1、现有公告号为cn215087061u的中国专利文件公开了一种聚丙烯酰胺加工提纯装置，其提出了现有的聚丙烯酰胺加工提纯装置在使用时，由于无法及时获取提纯筒内部的溶液情况，使得溶液提纯时，需要花费超出试剂提纯时间进行提纯，导致聚丙烯酰胺提纯效率下降；其次，现有的聚丙烯酰胺提纯装置使用后，提纯筒内壁粘连有一定量的残留物，在下一次提纯时，这些物质会重新进入到聚丙烯酰胺中，影响聚丙烯酰胺的正常提纯；其解决方案为通过在提纯筒的内部安装呈环形的清洁环，并在清洁环的外部的设置清洁块，能够对提纯筒的内壁清理，避免提纯筒内侧粘连的杂物影响清理，从而提高提纯筒提纯的稳定性；再者通过在导向板上设置挤压板以及与挤压板相对应的密封板，能够根据需要提取不同位置的溶液，方便及时获取提纯筒内部的溶液情况，从而提高物质提纯的效率。

2、上述方案中对于聚丙烯提纯装置的清洗工作，其一方面在对内壁残渣清洁时，对于残渣不能进行相应的收集，且对于粘附凝结的残渣清洁较为困难，清洁效果不能达到预期效果；再者，为了不影响后续的提纯工作，每次反应完后都需要进行清洁，这对于其提纯加工具有影响，工作连续性较差，增加反应工时，对于其最终的加工效益具有效益影响。

3、因此，我们需要一种用于聚丙烯提纯的反应装置及反应系统用于解决上述现有技术下的聚丙烯提纯装置缺乏相适配的清洁机构，影响加工效益的问题，可以提高提纯加工效益。

技术实现思路

1、本发明的目的在于提供一种用于聚丙烯提纯的反应装置及反应系统，以解决上述背景技术中提出的现有技术下的聚丙烯提纯装置缺乏相适配的清洁机构，影响加工效益的问题，可以提高提纯加工效益。

2、为实现上述目的，本发明提供如下技术方案：一种用于聚丙烯提纯的反应装置，包括旋转台、支撑底座、第一提纯筒、第二提纯筒、承载环、伸缩控制缸、封帽和提纯清洁机构、辅助组件；所述旋转台的两侧对称固定设置有支撑底座，且旋转台上固定设置有支撑柱台，所述支撑柱台的顶部两侧对称固定设置有连接架，其中一个所述连接架与第一提纯筒固定连接，另一个所述连接架与第二提纯筒固定连接，其中一个所述支撑底座的端部固定设置有第一支撑杆，所述第一支撑杆的顶部一侧固定设置有承载环，所述承载环上对称固定设置有伸缩控制缸，伸缩控制缸的底端与封帽进行固定连接，所述提纯清洁机构设置在另一个支撑底座上，且提纯清洁机构与辅助组件设置连接。

3、优选的，所述提纯清洁机构与第二提纯筒设置位置相对应、设置组数相同；所述承载环、封帽与第一提纯筒设置位置相对应。

4、优选的，所述提纯清洁机构包含有承载架、第二支撑杆、升降控制杆、连接盘、承载柱件、安装插槽、固定磁块、安装插杆、定位磁块、弧形承载板、弧形清洁垫、弧形清洁刮板、钩型板体、储存槽；所述第二支撑杆固定设置在旋转台另一侧的支撑底座上，且第二支撑杆的顶端一侧固定设置有承载架，所述承载架上固定设置有升降控制杆，所述升降控制杆的底端固定设置有连接盘，所述连接盘通过螺钉有承载柱件固定连接，所述承载柱件的外侧壁等距设置有安装插槽，所述安装插槽中固定设置有固定磁块，所述安装插杆与安装插槽相适配插接，且安装插杆的一端嵌接固定设置有定位磁块，所述安装插杆的另一端固定设置在弧形承载板的内侧壁，所述弧形承载板的外侧壁固定设置有弧形清洁垫，所述弧形承载板的底侧位置固定设置有弧形清洁刮板，所述弧形清洁刮板的一侧设置有斜面，且斜面上固定设置有钩型板体，所述钩型板体内侧设置有储存槽，所述弧形承载板外侧壁等距设置有辅助组件。

5、优选的，所述弧形清洁垫与弧形承载板设置组数相同，且弧形清洁垫的两端与弧形承载板的两端保持齐平。

6、优选的，所述弧形承载板与安装插杆设置组数相同，且四个所述弧形承载板形成一个环形板，且环形板直径与第二提纯筒的筒口直径相等，环形板在承载柱件上设置有两个；四个所述弧形清洁垫形成一个清洁环垫。

7、优选的，所述钩型板体与弧形清洁刮板设置位置相对应、设置组数相同，且四个所述弧形清洁刮板形成一个环形清洁刮板。

8、优选的，所述辅助组件包含有活动体、放置腔体、辅助弹簧、锁定顶针、辅助凸粒、通孔、辅助滚珠、刮料辅助凸体、边条；所述放置腔体等距设置在弧形承载板外侧壁上，且放置腔体中活动设置有活动体，所述活动体的一端固定设置有辅助弹簧，辅助弹簧的一端固定设置在放置腔体中，所述锁定顶针的一端固定设置在放置腔体的底端，且锁定顶针另一端的端面等距固定设置有辅助凸粒，所述活动体在与辅助弹簧相连接一端的端面设置有通孔，所述活动体另一端活动嵌接设置有辅助滚珠，所述辅助滚珠外侧壁等距固定设置有刮料辅助凸体，所述刮料辅助凸体的边侧位置等距固定设置有边条。

9、优选的，所述锁定顶针与通孔设置位置相对应、设置组数相同，且锁定顶针的直径与通孔的孔径设置相等；所述锁定顶针与辅助滚珠设置位置相对应、设置组数相同；所述辅助滚珠与活动体设置组数相同。

10、优选的，所述放置腔体中相适配活动设置一个活动体，放置腔体在弧形承载板外侧壁上等距呈环形设置，且共设置有两个环形，且这两个环形上的放置腔体进行交错设置。

11、一种反应系统，包括一种用于聚丙烯提纯的反应装置。

12、与现有技术相比，本发明的有益效果是：

13、本发明设计的聚丙烯提纯反应装置系统，其主要是通过设置的旋转台带动第一提纯筒和第二提纯筒进行轮流替换使用，在一个进行提纯反应工作时，另一个进行残渣清洁工作，即通过设置的提纯清洁机构与辅助组件之间的配合工作进行残渣清洁工作；在保证其提出工作连续性的同时，对于其残渣清洁也能高质量进行，确保其产品加工质量；因此，本发明解决现有技术下的聚丙烯提纯装置缺乏相适配的清洁机构，影响加工效益的问题，可以提高提纯加工效益。

技术特征：

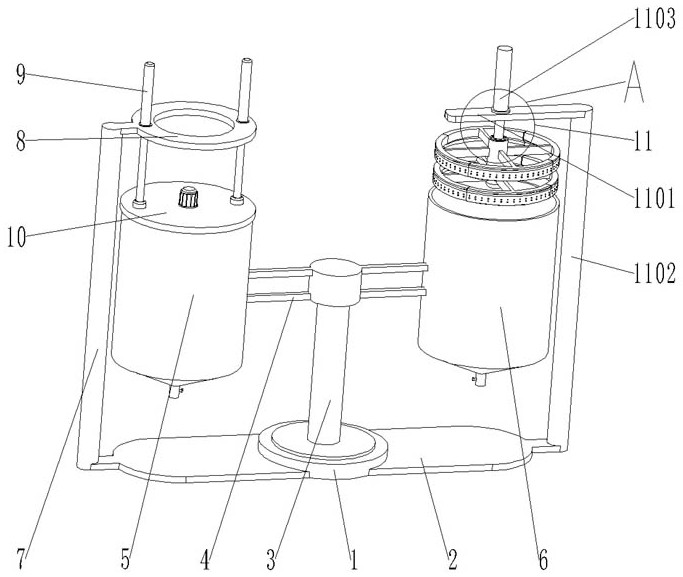

1.一种用于聚丙烯提纯的反应装置，其特征在于：包括旋转台（1）、支撑底座（2）、第一提纯筒（5）、第二提纯筒（6）、承载环（8）、伸缩控制缸（9）、封帽（10）和提纯清洁机构（11）、辅助组件（12）；所述旋转台（1）的两侧对称固定设置有支撑底座（2），且旋转台（1）上固定设置有支撑柱台（3），所述支撑柱台（3）的顶部两侧对称固定设置有连接架（4），其中一个所述连接架（4）与第一提纯筒（5）固定连接，另一个所述连接架（4）与第二提纯筒（6）固定连接，其中一个所述支撑底座（2）的端部固定设置有第一支撑杆（7），所述第一支撑杆（7）的顶部一侧固定设置有承载环（8），所述承载环（8）上对称固定设置有伸缩控制缸（9），伸缩控制缸（9）的底端与封帽（10）进行固定连接，所述提纯清洁机构（11）设置在另一个支撑底座（2）上，且提纯清洁机构（11）与辅助组件（12）设置连接。

2.根据权利要求1所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述提纯清洁机构（11）与第二提纯筒（6）设置位置相对应、设置组数相同；所述承载环（8）、封帽（10）与第一提纯筒（5）设置位置相对应。

3.根据权利要求1所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述提纯清洁机构（11）包含有承载架（1101）、第二支撑杆（1102）、升降控制杆（1103）、连接盘（1104）、承载柱件（1105）、安装插槽（1106）、固定磁块（1107）、安装插杆（1108）、定位磁块（1109）、弧形承载板（1110）、弧形清洁垫（1111）、弧形清洁刮板（1112）、钩型板体（1113）、储存槽（1114）；所述第二支撑杆（1102）固定设置在旋转台（1）另一侧的支撑底座（2）上，且第二支撑杆（1102）的顶端一侧固定设置有承载架（1101），所述承载架（1101）上固定设置有升降控制杆（1103），所述升降控制杆（1103）的底端固定设置有连接盘（1104），所述连接盘（1104）通过螺钉有承载柱件（1105）固定连接，所述承载柱件（1105）的外侧壁等距设置有安装插槽（1106），所述安装插槽（1106）中固定设置有固定磁块（1107），所述安装插杆（1108）与安装插槽（1106）相适配插接，且安装插杆（1108）的一端嵌接固定设置有定位磁块（1109），所述安装插杆（1108）的另一端固定设置在弧形承载板（1110）的内侧壁，所述弧形承载板（1110）的外侧壁固定设置有弧形清洁垫（1111），所述弧形承载板（1110）的底侧位置固定设置有弧形清洁刮板（1112），所述弧形清洁刮板（1112）的一侧设置有斜面，且斜面上固定设置有钩型板体（1113），所述钩型板体（1113）内侧设置有储存槽（1114），所述弧形承载板（1110）外侧壁等距设置有辅助组件（12）。

4.根据权利要求3所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述弧形清洁垫（1111）与弧形承载板（1110）设置组数相同，且弧形清洁垫（1111）的两端与弧形承载板（1110）的两端保持齐平。

5.根据权利要求3所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述弧形承载板（1110）与安装插杆（1108）设置组数相同，且四个所述弧形承载板（1110）形成一个环形板，且环形板直径与第二提纯筒（6）的筒口直径相等，环形板在承载柱件（1105）上设置有两个；四个所述弧形清洁垫（1111）形成一个清洁环垫。

6.根据权利要求3所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述钩型板体（1113）与弧形清洁刮板（1112）设置位置相对应、设置组数相同，且四个所述弧形清洁刮板（1112）形成一个环形清洁刮板。

7.根据权利要求1所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述辅助组件（12）包含有活动体（1201）、放置腔体（1202）、辅助弹簧（1203）、锁定顶针（1204）、辅助凸粒（1205）、通孔（1206）、辅助滚珠（1207）、刮料辅助凸体（1208）、边条（1209）；所述放置腔体（1202）等距设置在弧形承载板（1110）外侧壁上，且放置腔体（1202）中活动设置有活动体（1201），所述活动体（1201）的一端固定设置有辅助弹簧（1203），辅助弹簧（1203）的一端固定设置在放置腔体（1202）中，所述锁定顶针（1204）的一端固定设置在放置腔体（1202）的底端，且锁定顶针（1204）另一端的端面等距固定设置有辅助凸粒（1205），所述活动体（1201）在与辅助弹簧（1203）相连接一端的端面设置有通孔（1206），所述活动体（1201）另一端活动嵌接设置有辅助滚珠（1207），所述辅助滚珠（1207）外侧壁等距固定设置有刮料辅助凸体（1208），所述刮料辅助凸体（1208）的边侧位置等距固定设置有边条（1209）。

8.根据权利要求7所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述锁定顶针（1204）与通孔（1206）设置位置相对应、设置组数相同，且锁定顶针（1204）的直径与通孔（1206）的孔径设置相等；所述锁定顶针（1204）与辅助滚珠（1207）设置位置相对应、设置组数相同；所述辅助滚珠（1207）与活动体（1201）设置组数相同。

9.根据权利要求7所述的一种用于聚丙烯提纯的反应装置，其特征在于：所述放置腔体（1202）中相适配活动设置一个活动体（1201），放置腔体（1202）在弧形承载板（1110）外侧壁上等距呈环形设置，且共设置有两个环形，且这两个环形上的放置腔体（1202）进行交错设置。

10.一种反应系统，其特征在于，包括上述权利要求1-9任意一项所述的一种用于聚丙烯提纯的反应装置。

技术总结
本发明涉及聚丙烯加工技术领域，具体为一种用于聚丙烯提纯的反应装置及反应系统，包括旋转台、支撑底座、第一提纯筒、第二提纯筒、承载环、伸缩控制缸、封帽和提纯清洁机构、辅助组件；主要是通过设置的旋转台带动第一提纯筒和第二提纯筒进行轮流替换使用，在一个进行提纯反应工作时，另一个进行残渣清洁工作，即通过设置的提纯清洁机构与辅助组件之间的配合工作进行残渣清洁工作；在保证其提出工作连续性的同时，对于其残渣清洁也能高质量进行，确保其产品加工质量；因此，本发明解决现有技术下的聚丙烯提纯装置缺乏相适配的清洁机构，影响加工效益的问题，可以提高提纯加工效益。
