空调过滤器和制造方法与流程

背景技术：

1、具有室外压缩机和冷凝器以及室内壁装风扇和蒸发器单元的微型分体式空调是用于住宅和商业建筑物的常用类型的空气调节单元。一般来讲，这些类型的空调包括集成在单元中但可能够从单元移除的一个或两个刚性过滤器。这些刚性过滤器大致定位在空气调节单元的入口侧上并且工作以捕获较大的颗粒并保持空气调节线圈清洁。然而，这些过滤器通常不能捕获较小的颗粒，这些颗粒随后穿过空调并进入生活单元。因此，生活单元中空气的纯净度变差并且生活单位的居民可能遭受呼吸或其它健康问题。

技术实现思路

1、除其它事项之外，本发明人已认识到，待解决的问题可包括将经济有效且易于安装的空气过滤制品提供到现有空调中。本发明人开发了一种用于与现有空调结合使用的补充过滤器，该补充过滤器可有助于从进气过滤掉小颗粒并向生活单元提供更“纯净的”空气。在一些实施方案中，空气过滤器具有允许将具有衬垫的粘合带牢固地紧固到过滤器的区，使得使用者可移除衬垫，将过滤器施加到空气调节单元，并且在过程中不损坏过滤器。

2、在一个示例中，本说明书提供了一种空气过滤器。该空气过滤器包括过滤介质，该过滤介质包括第一表面，该第一表面包括靠近该介质的第一端部的第一区域和靠近该介质的第二端部的第二区域。该空气过滤器还包括粘合剂，该粘合剂位于该过滤介质的该第二区域的至少一部分上。该过滤介质的该第二区域的至少一部分还包括以下中的至少一个：(1)支撑层，该支撑层被定位成与该过滤介质的该第一表面相邻；和/或(2)致密区域，在该致密区域中，该过滤介质中在该第二区域中靠近该第一表面的纤维比该第一区域中靠近该第一表面的纤维更致密地构造。

3、在另一个示例中，本说明书提供了一种制造空气过滤器的方法。该方法包括(1)提供过滤介质；(2)处理该过滤介质的表面的第二区域并使该过滤介质的该表面的第一区域不受干扰；以及(3)在该第二区域中将粘合剂施加到该过滤介质的该表面。

4、本概述旨在提供对本专利申请的主题的综述。本概述不旨在提供对本发明的排他性或详尽的解释。包括详细描述以提供关于本专利申请的进一步信息。

技术特征：

1.一种空气过滤器，包括：

2.根据权利要求1所述的空气过滤器，其中所述支撑层超声粘结到所述过滤介质的所述第一表面。

3.根据权利要求1所述的空气过滤器，其中所述支撑层层压到所述过滤介质的所述第一表面。

4.根据权利要求3所述的空气过滤器，其中所述支撑层利用热熔层压工艺或冲压层压工艺来层压到所述过滤介质的所述第一表面。

5.根据前述权利要求中任一项所述的空气过滤器，其中所述支撑层包括塑料网。

6.根据前述权利要求中任一项所述的空气过滤器，其中所述第二区域和所述第一区域各自在所述第一表面上跨所述介质层的整个宽度延伸。

7.根据前述权利要求中任一项所述的空气过滤器，其中所述第二区域覆盖所述第一表面的面积的介于3％和20％之间。

8.根据前述权利要求中任一项所述的空气过滤器，还包括位于所述粘合剂上的衬垫。

9.根据权利要求8所述的空气过滤器，其中所述过滤介质具有足够的粘结强度，使得在将所述衬垫从所述粘合剂移除时所述过滤介质不受干扰。

10.根据前述权利要求中任一项所述的空气过滤器，其中所述粘合剂是压敏粘合剂。

11.根据前述权利要求中任一项所述的空气过滤器，其中所述粘合剂能够干净地从空气调节单元的集成刚性空气过滤器移除。

12.根据前述权利要求中任一项所述的空气过滤器，其中所述致密区域是超声焊接的。

13.根据前述权利要求中任一项所述的空气过滤器，其中所述致密区域是热压的。

14.根据前述权利要求中任一项所述的空气过滤器，其中所述过滤介质是带静电的。

15.根据前述权利要求中任一项所述的空气过滤器，还包括在所述第二区域中粘结到所述支撑层的与所述介质层相背对的表面的所述粘合剂，以及定位在所述粘合剂层的与所述支撑层相背对的表面上的可移除衬垫。

16.一种套件，包括根据权利要求15所述的空气过滤器以及定位在衬垫上的至少一个补充粘合带，所述补充粘合带被构造成放置在所述空气过滤器的所述第一区域上。

17.根据前述权利要求中任一项所述的空气过滤器，还包括：

18.一种空气调节单元，包括根据前述权利要求中任一项所述的空气过滤器。

19.根据权利要求18所述的空气调节单元，其中至少所述空气过滤器的所述第一表面的所述第一区域施加到集成刚性空气过滤器的与所述空气调节单元的冷却机构相背对的表面，使得所述空气过滤器的大部分定位在所述空气调节单元的进气侧上。

20.根据权利要求19所述的空气调节单元，其中所述空气过滤器的所述第一表面的所述大部分与所述集成刚性空气过滤器的相背对表面贴合，并且所述表面在所述第二区域中的至少一部分包在所述集成刚性空气过滤器的侧面上，并且所述粘合剂在将所述衬垫移除之后粘结到所述集成刚性空气过滤器的靠近所述冷却机构的后表面。

21.根据权利要求18-20中任一项所述的空气调节单元，其中所述空气过滤器被构造成覆盖所述集成刚性空气过滤器的总表面积的介于65％和85％之间，使得允许一些空气穿过所述集成刚性空气过滤器而不穿过所述空气过滤器。

22.一种制造空气过滤器的方法，包括：

23.根据权利要求22所述的方法，其中处理所述第二区域包括使用冲压或超声层压粘结工艺来使所述第二区域的纤维致密。

24.根据权利要求22所述的方法，其中处理所述第二区域包括在所述第二区域中将支撑层施加在所述介质层的所述表面上并将所述支撑层粘结到所述表面，使得所述粘合剂与所述支撑层的表面相邻。

25.根据权利要求24所述的方法，其中将所述支撑层粘结到所述表面使用超声层压、冲压层压或热熔层压技术来执行。

26.根据权利要求24所述的方法，其中所述支撑层包括塑料网。

27.根据权利要求22-25中任一项所述的方法，其中所述粘合剂包括预施加衬垫。

28.根据权利要求25-25中任一项所述的方法，还包括：

技术总结

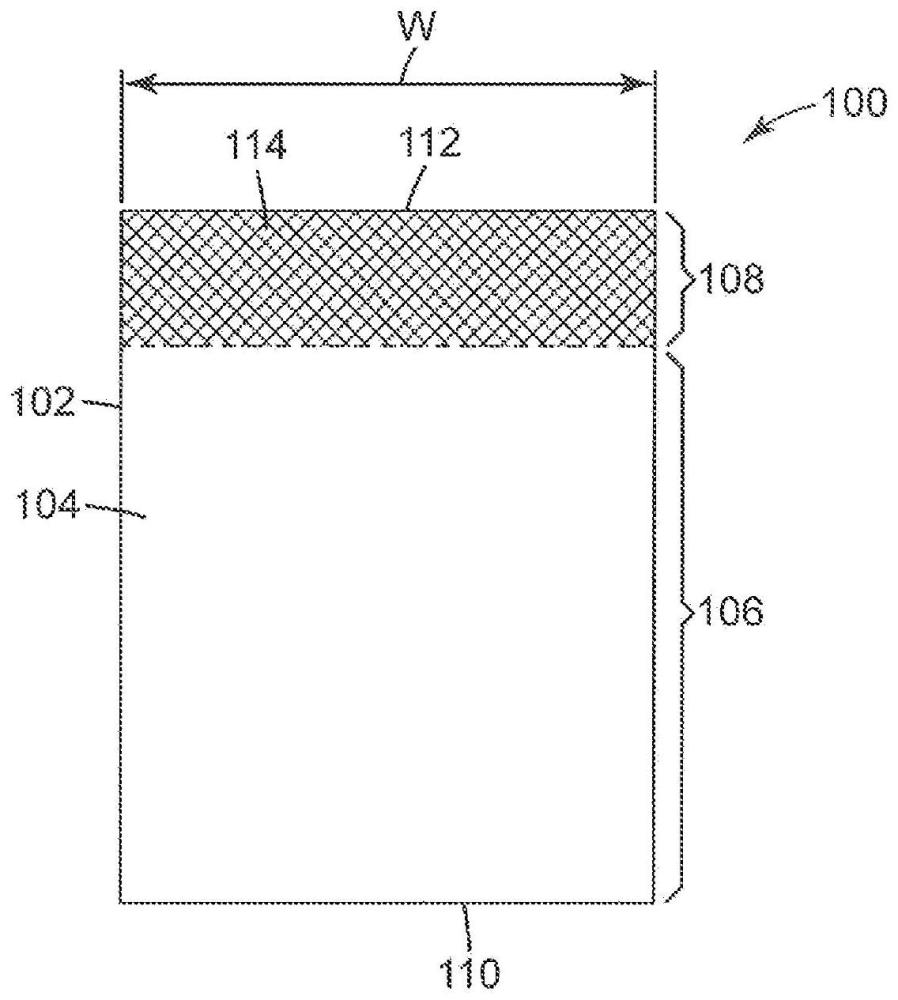

本发明公开了一种空气过滤器。空气过滤器包括过滤介质，过滤介质包括第一表面(104)，第一表面(104)包括靠近过滤介质的第一端部(110)的第一区域(106)和靠近过滤介质的第二端部(112)的第二区域(108)。第二区域(108)被构造成提供包括过滤介质的致密区或邻近过滤介质的支撑层(114)的区。还公开一种具有空气过滤器的空气调节单元。还公开一种制造空气过滤器的方法。
