一种压缩机固定组件及压缩机的制作方法

本实用新型属于压缩机技术领域，特别涉及一种压缩机固定组件及压缩机。

背景技术：

压缩机固定安装时，为了能够起到减震隔震的作用，通常会在压缩机的支脚下方垫橡胶垫，紧固螺钉依次穿过支脚以及橡胶垫，压紧过程中，利用紧固螺钉与螺母的螺接预紧力，从而将支脚与橡胶垫压紧在一起。

由于橡胶垫自身具有良好的弹性以及延展性能，故而其能够吸收压缩机运行时的部分振动，但也正是因为橡胶垫的该种特性，致使其在使用的过程中，由于受到压缩机本体的重力作用，并且由于橡胶垫与支脚之间的接触面积通常为平面，这便使得橡胶垫承受很大的压强而使其内部应力集中，减振隔振效果受到很大的限制。

技术实现要素：

本实用新型提供一种压缩机固定组件，用于解决现有技术中，用于压缩机固定安装的橡胶垫的使用寿命不长的技术问题。

本实用新型通过下述技术方案实现：一种压缩机固定组件，包括支脚、橡胶垫、螺钉和螺母，所述支脚至少包括平板，所述平板上设有第一通孔，所述橡胶垫上设有第二通孔，所述橡胶垫垫在所述平板下且所述第一通孔和所述第二通孔正对，所述螺钉依次穿过所述第一通孔和所述第二通孔后与所述螺母螺接；

所述平板与所述橡胶垫接触的一面设有若干凸起，所述橡胶垫与所述平板接触的一面设有若干沟壑，每个所述沟壑中分别卡装一个所述凸起且对应的沟壑与对应凸起形状以及尺寸适配。

进一步地，为了更好的实现本实用新型，若干个所述凸起分为内层组和外层组，所述内层组的凸起为多个扇形凸块且多个所述扇形凸块等距间隔分布并围成第一环，所述第一环与所述第一通孔同轴。

进一步地，为了更好的实现本实用新型，所述外层组的凸起为圆环状凸块且所述圆环状凸块与所述第一通孔同轴。

进一步地，为了更好地实现本实用新型，所述圆环状凸块的数量也是多个且多个所述圆环状凸块的直径从内到外依次增大。

进一步地，为了更好地实现本实用新型，所述圆环状凸块的数量为三个且从内至外依次为第二环、第三环和第四环，所述第一环的高度为a，所述第二环的高度为b，所述第三环的高度为c，所述第四环的高度为d，其中，a＝c,b＝d，d＞c。

进一步地，为了更好地实现本实用新型，所述圆环状凸块以及所述扇形凸块远离所述平板的一端端面均是弧面。

进一步地，为了更好地实现本实用新型，所述第二通孔设于所述橡胶垫的中间位置，所述第二通孔的孔壁上设有与该第二通孔同轴的环形槽。

进一步地，为了更好地实现本实用新型，所述环形槽的数量为多个且多个所述环形槽沿所述第二通孔的轴向均匀分布。

进一步地，为了更好地实现本实用新型，所述环形槽的侧壁与该环形槽的顶壁以及底壁相接的位置均设有让位缺。

本实用新型还提供一种压缩机，该压缩机包括本体和上述压缩机固定组件，所述支脚与所述本体固接。

本实用新型相较于现有技术具有以下有益效果：

(1)本实用新型提供的压缩机固定组件，包括支脚、橡胶垫、螺钉和螺母，支脚固接在压缩机的本体上且该支脚至少包括平板，平板搭接在橡胶垫上，螺钉穿过平板上的第一通孔和橡胶垫上的第二通孔后与螺母螺接，平板与橡胶垫接触的一面设有若干个凸起，橡胶垫与平板接触的一面设有若干个沟壑，每个沟壑中分别卡接一个凸起且对应的沟壑与对应的凸起形状以及尺寸适配，采用该种结构，当橡胶垫垫在平板下的时候，能够起到隔振减振的效果，而且平板上的凸起嵌装在橡胶垫上的沟壑里面，一方面可以增大平板与橡胶垫的接触面积，从而将压力分布在更广的面上，进而减小单位面积的橡胶垫所收到的压强大小，进而降低橡胶垫的内应力，使得其具有更好的隔振减振效果，另一方面则可以压缩机运行时的振动传递至橡胶垫的内部，从而使得橡胶垫各处所受振动更加均衡，进一步延长橡胶垫的使用寿命；

(2)本实用新型还提供一种压缩机，该压缩机包括本体和上述压缩机固定组件，支脚与本体固接。由于该压缩机采用上述压缩机固定组件来进行固定安装，故而该压缩机运行时的振动更小。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

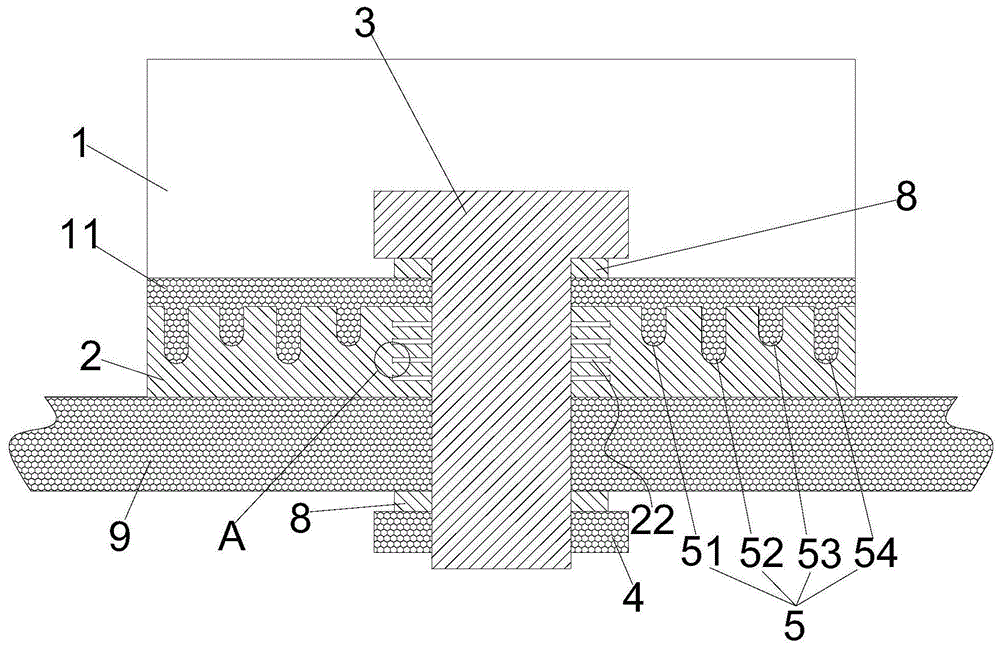

图1是本实用新型实施例中的压缩机固定组件的结构示意图；

图2是图1所示结构的使用参考图；

图3是图1中的a区域局部放大图；

图4是本实用新型实施例中的支脚的结构示意图；

图5是本实用新型实施例中的橡胶垫的结构示意图(图中未画环形槽)。

图中：

1-支脚；11-平板；12-第一通孔；

2-橡胶垫；21-第二通孔；22-环形槽；23-让位缺；

3-螺钉；

4-螺母；

5-凸起；51-第一环；52-第二环；53-第三环；54-第四环；

6-沟壑；

7-本体；

8-垫圈；

9-平台。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

实施例1：

本实施例提供一种压缩机固定组件，用于压缩机固定安装，包括支脚1、橡胶垫2、螺钉3和螺母4，上述支脚1固接在压缩机的本体7上并且该支脚1为与压缩机的本体7一体的结构，而且该支脚1至少包括平板11，平板11上设有第一通孔12，上述橡胶垫2上设有第二通孔21，并且该橡胶垫2为方块形状。

安装时，上述平板11搭接在橡胶垫2上，也即橡胶垫2垫在上述平板11下，并且使得第一通孔12和第二通孔21正对，螺钉3依次穿过第一通孔12和第二通孔21后与上述螺母4螺接，更优地，在上述螺母4与橡胶垫2之间以及螺钉3的螺帽与平板11之间均设有垫圈8。此时，橡胶垫2可以对压缩机的本体7起到隔振减振的作用。需要说明的是，该压缩机固定组件实际是用于将压缩机固定安装在平台9上。

上述橡胶垫2与平板11接触的一面设有若干沟壑6，上述平板11与橡胶垫2接触的一面设有若干个凸起5，当平板11搭接在橡胶垫2上时，凸起5嵌装在对应的沟壑6里面。而且每个沟壑6中分别卡装一个上述凸起5且对应的沟壑6与对应的凸起5形状以及尺寸适配。值得注意的是，上述凸起5与上述平板11一体成型。

采用上述结构，当橡胶垫2垫在平板11下的时候，能够起到隔振减振的效果，而且平板11上的凸起5嵌装在橡胶垫2上的沟壑6里面，一方面可以增大平板11与橡胶垫2的接触面积，从而将压力分布在更广的面上，进而减小单位面积的橡胶垫2所受到的压强大小，进而降低橡胶垫2的内应力，使得其具有更好的隔振减振效果，另一方面则可以将压缩机运行时的振动传递至橡胶垫2的内部，从而使得橡胶垫2各处所受振动更加均衡，进一步延长橡胶垫2的使用寿命。

实施例2：

本实施例作为实施例1的一种具体实施方式，本实施例提供的压缩机固定组件中的若干个凸起5分为内层组和外层组，内层组的凸起5为多个扇形凸块，多个扇形凸块等距间隔分布并围成第一环51，而且该第一环51与上述第一通孔12同轴，最佳地，上述扇形凸块的数量为四个，每个扇形凸块的圆心角均是45°。

在上述橡胶垫2上的沟壑6则包括与上述第一环51适配的第一槽，第一槽包括四个扇形槽，上述第一环51的四个扇形凸块分别嵌装在四个扇形槽内，以此方式，能够将支脚1的振动传递至第一槽内，也即传递至与第一环51对应的橡胶垫2内部，从而具有更好的隔振减振的效果，与此同时，可以增强橡胶垫2与平板11之间的连接稳固性。

作为本实施例的一种更优实施方式，本实施例中的外层组的凸起5为圆环状凸块，并且圆环状凸块与上述第一通孔12同轴。上述橡胶垫2上与外层组对应的位置设有第二槽，第二槽为一个圆环槽，该第二槽与上述圆环状凸块对应且适配，安装时，圆环状凸块嵌装在第二槽里面。这样，进一步增大平板11与橡胶垫2之间的接触面积，并且使得平板11的振动能够分布到橡胶垫2上更宽泛的区域，隔振减振的效果更好。

实施例3：

本实施例作为上述实施例的一种最佳实施方式，本实施例中的圆环状凸块的数量也是多个且多个圆环状凸块的直径从内至外依次增大。最佳地，上述圆环状凸块的数量为三个且从内至外依次为第二环52、第三环53和第四环54，上述第一环51(也即扇形凸块)的高度为a，上述第二环52的高度为b，上述第三环53的高度为c，上述第四环54的高度为d，其中，a＝c,b＝d，d＞c。此种情况下，上述第二槽也包括三个圆环槽，各个圆环槽的作用，也可以减小振动沿橡胶垫2径向传递的效果。

采用该种结构，所有凸起5从外至内形成一个波浪形状的结构，这样，当承受振动时，各个环受限于对应槽的槽壁的作用，可以使得平板11与橡胶垫2的连接更加稳固。

实施例4：

本实施例作为上述实施例的更优实施方式，本实施例提供的压缩机固定组件上，上述圆环状凸块以及扇形凸块远离平板11的一端端面均是弧面，上述第一槽和第二槽的槽底也均是与之对应的弧面，采用该种结构，当承受振动时，弧面与弧面的接触可以使得压力均匀地分布作用，而不会出现某处承受压力过大而某处承受压力更小的情况，从而减小橡胶垫2内部应力，延长其使用寿命。

实施例5：

本实施例作为上述实施例的更优实施方式，本实施例中，限定上述第二通孔21设于橡胶垫2的中间位置，在上述第二通孔21的孔壁上设有与该第二通孔21同轴的环形槽22。

当螺钉3与螺母4螺接锁紧时，平板11压在橡胶垫2上，上述环形槽22的设置则可以对第二通孔21孔壁受压形成让位，从而缓解第二通孔21孔壁内部在受压过程中而产生过大的内应力，从而进一步延长橡胶垫2的使用寿命。

作为本实施例的一种更优实施方式，本实施例中的环形槽22的数量为多个且多个环形槽22沿第二通孔21的轴向均匀分布。

作为本实施例的一种最佳实施方式，本实施例中的环形槽22的侧壁与对应的环形槽22的顶壁与底壁相接的位置均设有让位缺23，当第二通孔21孔壁受压产生变形时，让位缺23则可以使得环形槽22顶壁和底壁能更轻松地下压，进一步减小受压时产生的内应力。

实施例6：

本实施例提供一种压缩机，该压缩机包括本体7和上述压缩机固定组件，支脚1与本体7固接。由于该压缩机采用上述压缩机固定组件来进行固定安装，故而该压缩机运行时的振动更小。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型记载的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
