一种乙炔压缩机的制作方法

本技术涉及压缩机，具体地说，涉及一种乙炔压缩机。

背景技术：

1、乙炔是重要的化工原料和燃料，在工业上有广泛的应用，主要用于金属的焊接和切割、医药和仪器方面的分析、有机合成的基本原料和航海照明等。为方便乙炔的运输和使用， 必须将乙炔气体压缩装。

2、如中国专利公开号为cn201739117u的一种乙炔压缩机，属于压缩机设备领域，活塞组件分为两列，每列均设置为两个压缩级，上部均为三级活塞，其中一列下部为一级活塞，另一列下部为二级活塞，气缸组件分为两列，各级气缸与各级活塞相对应布置，两列上部均为三级气缸，其中一列下部为一级气缸，另一列下部为二级气缸，同时，冷却系统的一、三级冷却器均采用双管并联同心盘绕成螺旋形；在保证安全、可靠、运转平稳的原则条件下，重点解决缸径大、活塞平均线速度低及压缩气体温升小等技术难题，合理选择了气缸排列、气阀配置和整机结构，突破乙炔压缩机单机大排量的禁区，实现目前最大容积流量。

3、虽然上述乙炔压缩机接口处设有密封装置用于在输送时进行防泄漏，但是在对输入管与压缩机进口端连接或拆卸的过程中，输入管与压缩机进口端分离可能导致有少量的乙炔气体从压缩机进口端跑出，若乙炔与空气接触容易形成爆炸混合物，且若压缩机进口端完全密封将不方便与输入管连通，需要对输入管与压缩机进口端的连接过程中对压缩机进口端进行密封调节，鉴于此，我们提出一种乙炔压缩机。

技术实现思路

1、本实用新型的目的在于提供一种乙炔压缩机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供一种乙炔压缩机，包括压缩机本体，所述压缩机本体顶部固定连通有用于输送气体的进口管，所述进口管右侧固定连通设置有进口端，所述进口端管口内部活动连接有用于输入乙炔的输入管，所述输入管外壁固定连接有用于方便拆卸的螺栓，所述螺栓活动连接在进口端内壁，所述进口管内部活动连接有用于限制乙炔进入压缩机本体内部的开关机构，所述进口管端部活动连接有用于密封进口管的密封机构。

3、作为本技术方案的进一步改进，所述进口端管口端部处固定连接有用于增加接口之间密封效果的收紧气囊，所述收紧气囊顶部固定连通有用于打气的打气球。

4、作为本技术方案的进一步改进，所述开关机构包括挡板，所述挡板上下两端固定连接有用于限制挡板移动位置的滑块，所述挡板活动卡接在进口管内部。

5、作为本技术方案的进一步改进，所述挡板外壁固定连接有用于带动挡板移动的气缸活塞杆，所述气缸活塞杆活动连通在密封机构内部。

6、作为本技术方案的进一步改进，所述密封机构包括两个管门，每个所述管门与进口管外壁处均固定连接有铰链，所述铰链用于带动管门转动打开。

7、与现有技术相比，本实用新型的有益效果：

8、该乙炔压缩机中，通过螺栓结构带动输入管连接在进口端内部，通过开关机构在进口管内部移动，限制乙炔注入压缩机本体内部，通过密封机构堵住进口管端部，避免拆卸时乙炔从进口管处泄漏。

技术特征：

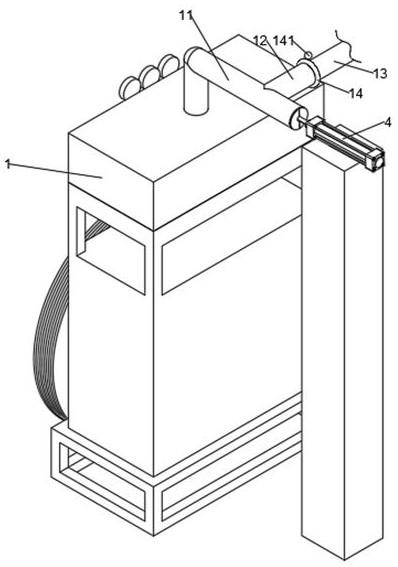

1.一种乙炔压缩机，包括压缩机本体（1），其特征在于：所述压缩机本体（1）顶部固定连通有用于输送气体的进口管（11），所述进口管（11）右侧固定连通设置有进口端（12），所述进口端（12）管口内部活动连接有用于输入乙炔的输入管（13），所述输入管（13）外壁固定连接有用于方便拆卸的螺栓（131），所述螺栓（131）活动连接在进口端（12）内壁，所述进口管（11）内部活动连接有用于限制乙炔进入压缩机本体（1）内部的开关机构（2），所述进口管（11）端部活动连接有用于密封进口管（11）的密封机构（3）。

2.根据权利要求1所述的乙炔压缩机，其特征在于：所述进口端（12）管口端部处固定连接有用于增加接口之间密封效果的收紧气囊（14），所述收紧气囊（14）顶部固定连通有用于打气的打气球（141）。

3.根据权利要求1所述的乙炔压缩机，其特征在于：所述开关机构（2）包括挡板（21），所述挡板（21）上下两端固定连接有用于限制挡板（21）移动位置的滑块（22），所述挡板（21）活动卡接在进口管（11）内部。

4.根据权利要求3所述的乙炔压缩机，其特征在于：所述挡板（21）外壁固定连接有用于带动挡板（21）移动的气缸（4）活塞杆，所述气缸（4）活塞杆活动连通在密封机构（3）内部。

5.根据权利要求1所述的乙炔压缩机，其特征在于：所述密封机构（3）包括两个管门（31），每个所述管门（31）与进口管（11）外壁处均固定连接有铰链（32），所述铰链（32）用于带动管门（31）转动打开。

技术总结
本技术涉及压缩机技术领域，具体地说，涉及一种乙炔压缩机。其包括压缩机本体，压缩机本体顶部固定连通有用于输送气体的进口管，进口管右侧固定连通设置有进口端，进口端管口内部活动连接有用于输入乙炔的输入管，输入管外壁固定连接有用于方便拆卸的螺栓，螺栓活动连接在进口端内壁，进口管内部活动连接有用于限制乙炔进入压缩机本体内部的开关机构，进口管端部活动连接有用于密封进口管的密封机构。本技术该乙炔压缩机中，通过螺栓结构带动输入管连接在进口端内部，通过开关机构在进口管内部移动，限制乙炔注入压缩机本体内部，通过密封机构堵住进口管端部，避免拆卸时乙炔从进口管处泄漏。

技术研发人员：李银龙
受保护的技术使用者：李银龙
技术研发日：20230207
技术公布日：2024/1/12
