气动式脚踏控制开关的制作方法

本发明属于机械结构技术领域，涉及一种气动式脚踏控制开关。

背景技术：

通常所使用的气体通断开关都属于阀类，结构复杂，每次使用都需用手扳动手把或转动手轮。擦炮装置需要用手操纵炮刷来实现擦炮活动，如果采用气动阀门开关势必需要放下炮刷扳动阀门然后再拾起炮刷进行工作或需要两个人协同工作，这样操作极其不方便，费时费力。

技术实现要素：

为解决上述问题，本发明提供一种气动式脚踏控制开关，是应用在擦炮装置上的脚踏控制开关。单人单脚操作即可实现空气管路的通断。

本发明的技术方案是：一种气动式脚踏控制开关，它包括脚踏板、底座底板、底座支撑板、密封垫、转轴、O形密封圈、气管接头；脚踏板是一个T形结构板，它由立板和横板组成；立板上设有连接孔和通气孔；连接孔用于脚踏板与底座支撑板连接的转轴连接孔；脚踏板上的通气孔圆心与连接孔圆心的连线与脚踏板横板的法线方向的夹角a为锐角；脚踏板可以绕着转轴顺时针或逆时针转动，当脚踏板的横板前端向下倾斜a角度时，立板上的通气孔和与底密封垫的中间孔对准；底座由底座底板和两个底座支撑板组成；底座支撑板底部与底座底板连接固定；底座支撑板为三角形结构，三个角上上部具有第一连接孔，下部两边分别具有一个第二连接孔、中间设一个螺纹孔；第一连接孔用于穿过转轴与脚踏板转动连接，两个第二连接孔用于两个底座支撑板之间连接，底座支撑板上的螺纹孔外侧连接气管接头，内侧连接密封垫；密封垫为非金属法兰结构，中间具有通孔，密封垫凸台外周具有螺纹，凸台位于支撑板的螺纹孔内，与支撑板上的螺纹孔连接，密封垫外周与底座支撑板之间的接触面处安装O形密封圈；密封垫具有两个分别位于脚踏板的左右两侧，密封垫与脚踏板接触面为平面，两个密封垫分别与各自相邻的支撑板连接，且平行布置；两个底座支撑板分别位于两个密封垫的外侧，且平行布置。

采用脚踏控制开关，底座支撑块3通过螺钉5固定在底座底板2上，构成底座。脚踏板1和底座支撑块3通过踏板转轴螺栓6连接，脚踏板1与底座支撑块3上设有通孔，在脚踏板1和底座支撑块3相邻两通孔之间安装密封垫4，O形密封圈8嵌在密封垫4与底座支撑块3之间，起到密封的作用。

当踏下脚踏板1，脚踏板1沿螺栓转轴6转动，当脚踏板1上的通孔与底座支撑块3上的气孔对上时，气路连通。同理，反向转动脚踏板1，使脚踏板1上的通气孔与底座支撑块上的气孔错开，气路断开。

本气动脚踏控制开关的优点是：使用方便、结构简单、经久耐用。

附图说明

图1是本发明脚踏控制开关分解图。

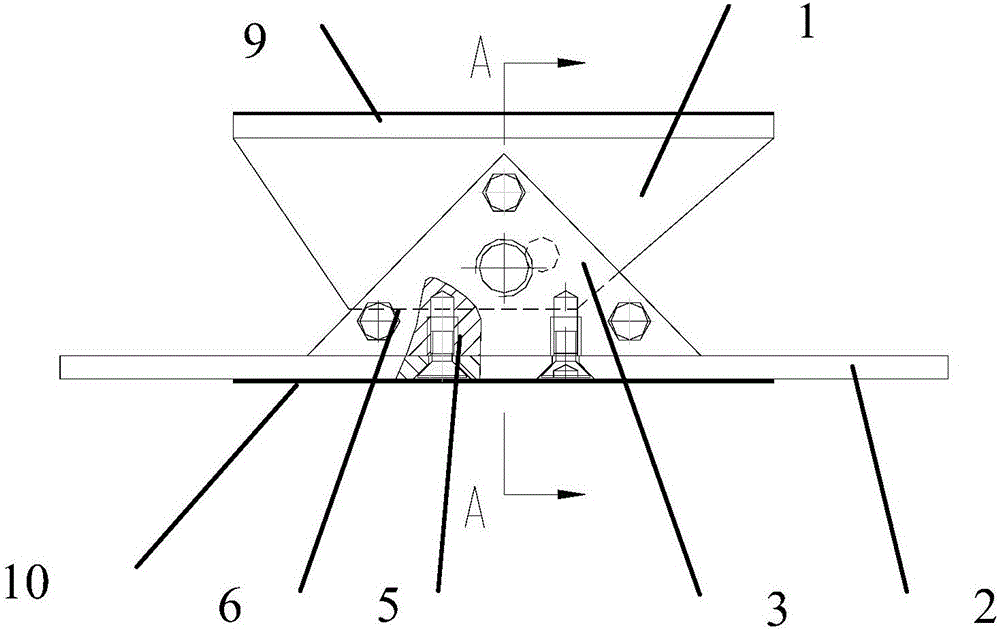

图2是本发明脚踏控制开关断开状态主视图。

图3是图2“A-A向”剖视图，视图为脚踏控制开关闭合状态。

图4是本发明脚踏控制开关接通状态主视图。

图5是图4“B-B向”剖视图。

图6是脚踏板控制开关的踏板示意图。

图7是脚踏板控制开关的底板示意图。

图8是脚踏板控制开关的支撑块示意图。

其中，1.脚踏板，2.底座底板，3.底座支撑块，4.密封垫，5.螺钉，6.转轴螺栓，7.螺母，8.O形密封圈，9.脚踏板防滑纱布，10.底座防滑纱布，11.气管接头。

1-1.连接孔，1-2.通气孔，1-3横板，1-4立板

2-1.螺钉连接孔，3-1.连接孔，3-2.螺纹孔，3-3连接孔，3-4螺钉连接孔。

具体实施方式

下面结合附图对本发明进行详细描述：

一种气动式脚踏控制开关，它包括脚踏板1、底座底板2、底座支撑板3、密封垫4、螺钉5、转轴螺栓6、螺母7、O形密封圈8、脚踏板防滑纱布9、底座防滑纱布10、气管接头11。

脚踏板1是一个T形结构板，它由立板和横板组成。横板是脚踩踏的地方，横板上粘贴脚踏板防滑纱布9；立板上设有连接孔1-1和通气孔1-2；连接孔1-1用于脚踏板1与底座支撑板3连接的转轴螺栓6的连接孔。

脚踏板1可以绕着转轴螺栓6顺时针或逆时针转动，当脚踏板1立板上的通气孔和与底座支撑板3上的通气孔重合时，气路连通；当脚踏板1立板上的通气孔和与底座支撑板3上的通气孔错开时，气路断开。

底座由底座底板2和两个底座支撑板3组成。底座支撑板3通过螺钉5与底座底板2连接固定。底座支撑板3为三角形结构，三个角上分别设一个连结孔3-1，两个连接孔3-3、中间设一个螺纹孔3-2，纵立面设螺钉连接孔3-4。

连接孔3-1用于转轴螺栓6的通过孔，两个连接孔3-3用于螺栓连接两个底座支撑板3，底座支撑板3上的螺纹孔3-2外侧连接气管接头11，内侧安装密封垫4，密封垫4与底座支撑板3之间安装O形密封圈8，进而实现气路的良好密封。连接孔3-3用于两个底座支撑板3之间的螺栓连接。

密封垫4为非金属法兰结构，凸台处为螺纹，与支撑板3上的螺纹孔连接，密封垫4与支撑板3之间的接触面处安装O形密封圈8，起到气路密封的作用。

底座底板上粘贴底座防滑纱布10。

脚踏板1上的通气孔1-2圆心与连接孔1-1圆心的连线与脚踏板1横板的法线方向的夹角a为锐角。

脚踏板1可以绕着转轴螺栓6顺时针或逆时针转动，当脚踏板1的横板向下倾斜a角度时，立板上的通气孔和与底密封垫4的中间孔对准。

如图2、图3所示，脚踏控制开关是擦炮装置专用的气路通断开关，其工作原理为：脚踏控制开关上脚踏板1由横板1-3和立板1-4组成T型结构，立板上有连接孔1-1)通气孔1-2；底座底板2上加工有螺钉孔2-1，螺钉5通过螺钉孔2-1将底座底板2和底座两个支撑板3连接牢固，底座支撑板3上设有通气螺纹孔3-2和连接孔3-1及连接孔3-3，两支撑板3内侧螺纹孔3-2上装有密封垫4，密封垫4和两支撑板之间安装O形圈8，起到密封的作用；两支撑板3外侧装有气管接头11。转轴螺栓6通过连接孔1-1和连接孔3-1将脚踏板1和两个底座支撑板3连接起来，转轴螺栓6形成转轴，另外两个连接孔3-3通过转轴螺栓6将两支撑板连接牢固。转动脚踏板1，立板通气孔1-1和两支撑块3通气孔重合，气路接通；反向转动脚踏板1，立板上的通气孔1-1和两支撑板3上的通气孔完全错开，气路断开。
