一种空气运输管道阀门的制作方法

本实用新型涉及空气运输技术领域，具体涉及一种空气运输管道阀门。

背景技术：

雾霾天气是一种大气污染状态，雾霾是对大气中各种悬浮颗粒物含量超标的笼统表述，尤其是PM2.5（空气动力学当量直径小于等于2.5微米的颗粒物）被认为是造成雾霾天气的“元凶”。随着空气质量的恶化，阴霾天气现象出现增多，危害加重。中国不少地区把阴霾天气现象并入雾一起作为灾害性天气预警预报。统称为“雾霾天气”。在雾霾天气中，PM2.5是“罪魁祸首”。主要来源有多个。一是汽车尾气。近年来，城市的汽车越来越多，排放的汽车尾气量也越来越多，对城市空气中PM2.5的“贡献”60%左右。二是道路扬尘和建筑施工扬尘。根据研究，道路扬尘是PM2.5的主要来源，占PM2.5来源的20%左右。三是工厂制造出的二次污染。四是冬季取暖时燃烧煤炭低空排放的污染物。五是生物质(秸秆、木柴)的燃烧以及垃圾焚烧产生的烟尘，这也是PM2.5的重要来源。雾霾，已经严重危害到我国人们的身体健康、制约我国经济的健康发展。现有的净化器还存在成本高昂，普通民众的收入水平难以购买、并且除霾效果并不理想。面对灰蒙蒙的雾霾，如何为室内提供干净清新的空气，满足人们对健康生活的需要，以成为急需攻克的难题。

技术实现要素：

为克服上述现有技术的不足，本实用新型的目的在于提供一种能够将干净清新的空气与被污染的空气相隔离，并控制管道内空气运输的空气运输管道阀门。

为实现上述目的，本实用新型的技术方案是：一种空气运输管道阀门，包括管道、以及设置在管道内的阀体，所述阀体主要包括挡板、第一磁铁层、橡胶层，所述挡板与第一磁铁层相连接，所述第一磁铁层与橡胶层相连接，所述挡板与旋转开关固定连接，所述管道内侧设置有与挡板相对应的孔洞，以及与第一磁铁层通过磁力相吸的第二磁铁层，所述第二磁铁层外侧设置有橡胶层，所述旋转开关与管道接触处设置有移动槽，所述移动槽下方设置有与旋转开关固定连接的密封板，所述密封板用于隔绝管道内外空气接触。

本实用新型采用上述技术方案的有益效果是：本实用新型结构简单合理，制造便捷，使用方便，能够将干净清新的空气与被污染的空气相隔离并并控制管道内空气输送或关闭。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型阀体结构示意图；

图3为本实用新型管道结构示意图；

图4为本实用新型旋转开关结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但不构成对本实用新型的任何限制。

如图1所示，一种空气运输管道阀门，包括管道1、以及设置在管道内的阀体2。

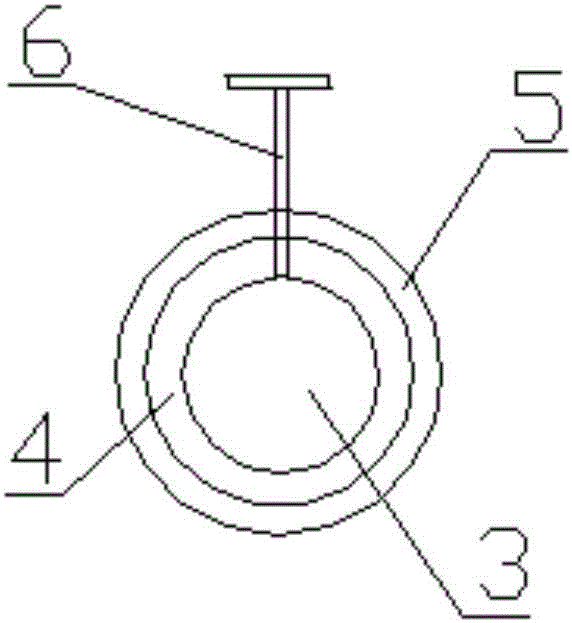

如图2所示，所述阀体主要包括挡板3、第一磁铁层4、橡胶层5，所述挡板3与第一磁铁层4相连接，所述第一磁铁层4与橡胶层5相连接，所述挡板3与旋转开关6固定连接。

如图3所示，所述管道1内侧设置有与挡板3相对应的孔洞7，以及与第一磁铁层4通过磁力相吸的第二磁铁层8，所述第二磁铁层8外侧设置有橡胶层9。

如图4所示，所述旋转开关6与管道1接触处设置有移动槽10，所述移动槽10下方设置有与旋转开关6固定连接的密封板11，所述密封板11用于隔绝管道1内外空气接触。

本实用新型结构简单合理，制造便捷，使用方便，能够将干净清新的空气与被污染的空气相隔离，并能准确控制管道内空气输送或关闭。

以上显示和描述了本实用新型的基本原理和主要特征。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
