动画动检支架的制作方法

本实用新型涉及一种动画制作设备，尤其涉及一种用于检验动画手稿质量的设备。

背景技术：

动检主要是检查动画中人物动作是否连贯，是否缺(或多)张数，还有线条是否连贯和动画有无污点等。早期的动检工作是动检师通过肉眼观察实现的，从而对动检师的要求较高，一般需要具备良好的绘画能力和绘制动画的经验。后来随着科技的发展，动检仪成为了动检工作的执行者，大幅提高了动检的工作效率，降低了动检的操作难度；但专业的动检仪需要和计算机结合使用，不便于携带，在没有计算机的场合不适于应用；另外动检仪销售价格较高，独立动画制作人一般很难接受高昂的设备支出。近年来，随着手机应用的快速发展，用于动画动检的app应运而生，这使得动检工作对硬件的依赖大幅削弱，也使得动检工作更加轻便、低价。

在实现本发明过程中，发明人发现现有技术中至少存在如下问题：使用手机作为动检工具时，一般都是由操作者手持手机对动画动检，由于手机没有固定支撑点，因此对动画的动检效果一直不是特别理想，很难达到专业动检水准。

技术实现要素：

本实用新型要解决的技术问题是提供一种结构简单、操作方便，且动检效果较好的动画动检支架。

本实用新型一种动画动检支架，包括：底座、竖杆、横杆、手机固定架和触发引线；

所述竖杆固定设置于所述底座的上方，于所述竖杆的侧壁固定设置有齿条；

于所述横杆的顶端开有竖向通孔，于竖向通孔内轴向固定有齿轮；所述横杆的竖向通孔穿套于所述竖杆上，且所述齿轮与所述齿条相互啮合；所述手机固定架固定设置于所述横杆的前端；

所述触发引线一端为与手机接口相匹配的接头，另一端为触发器；其中为接头的一端设置于所述手机固定架处。

本实用新型一种动画动检支架，其中所述横杆为伸缩式结构。

本实用新型一种动画动检支架，其中于所述底座的底端开有螺孔，一端固定有夹板的螺栓旋配于所述螺孔处。

本实用新型一种动画动检支架，其中于所述底座的前方设置有动画定位尺。

本实用新型一种动画动检支架与现有技术的区别在于：通过支架将手机相对动画稿纸位置恒定，在使用时，只需要更换动画稿纸即可，使得对动画动检效果明显，基本可以达到专业动检标准。

下面结合附图对本实用新型一种动画动检支架作进一步说明。

附图说明

图1为本实用新型一种动画动检支架的立体图；

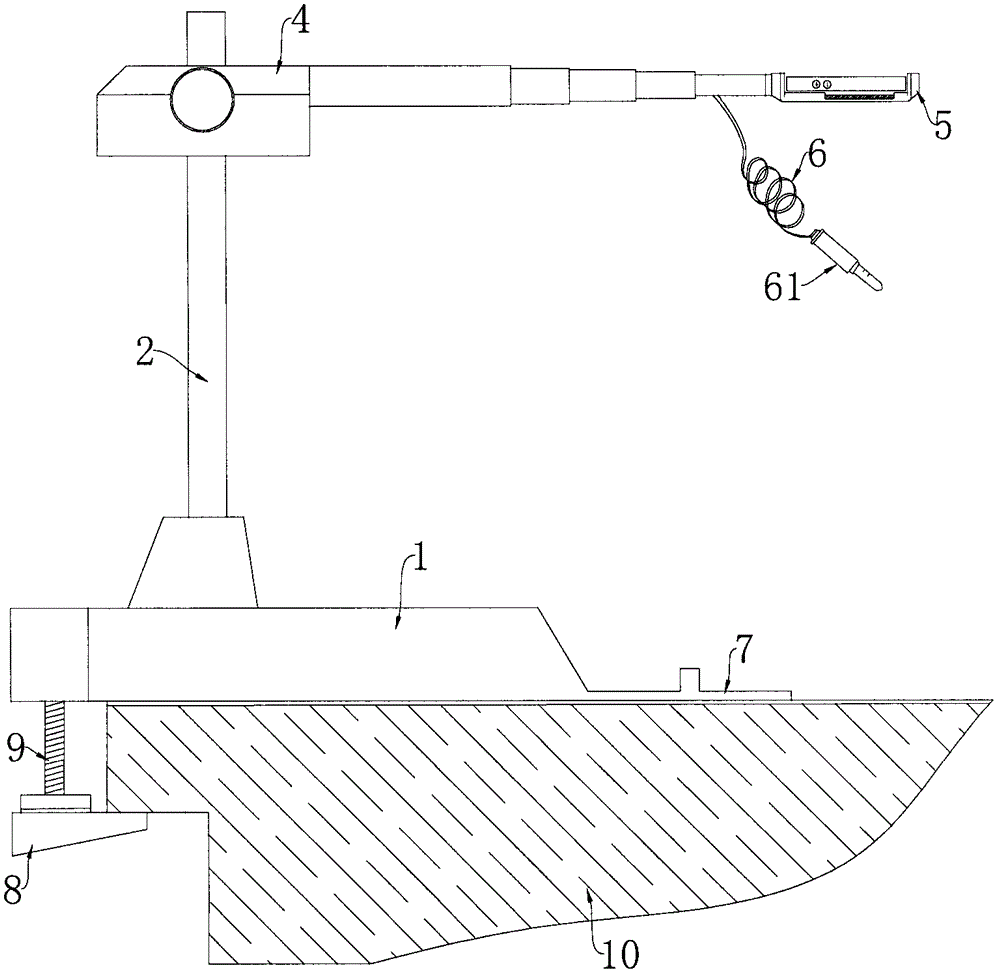

图2为本实用新型一种动画动检支架在固定于工作台上时的左视图。

具体实施方式

实施例一

如图1-2所示，本实用新型一种动画动检支架，包括：底座1、竖杆2、横杆4、手机同定架5、触发引线6和动画定位尺7。

竖杆2固定设置于底座1的上方，于竖杆2的侧壁固定设置有齿条3；于横杆4的顶端开有竖向通孔41，于竖向通孔41内轴向固定有齿轮；横杆4的竖向通孔41穿套于竖杆2上，且齿轮与齿条3相互啮合；手机固定架5固定设置于横杆4的前端；触发引线6一端为与手机接口相匹配的接头61，另一端为触发器62；其中为接头61的一端设置于手机固定架5处；动画定位尺7设置于底座前方。于底座的底端开有螺孔，一端固定有夹板8的螺栓9旋配于螺孔处，本实用新型动画动检支架整体可以通过夹板8固定于工作台10上。

使用本实用新型一种动画动检支架进行动画动检的过程如下：

S01：将手机安装于手机固定架上，并将触发引线的接头插接于手机的耳机孔(或USB孔)处；

S02：然后将动画手稿放置于手机正下方，可以使用动画定位尺辅助定位；

S03：然后调节横杆高度，使手机对动画手稿调焦，使得手机能够采集到清晰的动画手稿影像；

S04：按下触发器，开始对动画动检。

实施例二

本实施例与实施例一的区别在于：横杆为可伸缩式结构；如此设计的好处在于上述S02步骤中动画手稿放置于手机正下方可以不借助于动画定位尺实现，而是通过对横杆的长度调节既可实现。

本实用新型通过支架将手机相对动画稿纸位置恒定，在使用时，只需要更换动画稿纸即可，使得对动画动检效果明显，基本可以达到专业动检标准。

以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。
