一种稳定式矿山支撑平台的制作方法

本实用新型涉及矿山机械技术领域，具体为一种稳定式矿山支撑平台。

背景技术：

矿山有一定开采境界的采掘矿石的独立生产经营单位，矿山主要包括一个或多个采矿车间和一些辅助车间，大部分矿山还包括选矿场，矿山包括煤矿、金属矿、非金属矿、建材矿和化学矿等等，矿山规模通常用年产量或日产量表示，年产量即矿山每年生产的矿石数量，按产量的大小，分为大型、中型和小型三种类型，矿山规模的大小，在对矿山进行开采时需要用支撑平台对矿山机械进行支撑，但现有的支撑平台还存在很大的问题，例如申请号为201521114213.3的专利，包括支撑平台，支撑平台上侧设有旋转平台，旋转平台下侧设有连接转盘，连接转盘下侧设有旋转驱动电机，旋转驱动电机上侧通过电机固定连接座和支撑平台连接在一起，尽管缩短了施工时间，但支撑平台的支撑稳定性较差，矿山机械在工作时很容易发生意外，造成人员的伤害。

技术实现要素：

本实用新型的目的在于提供一种稳定式矿山支撑平台，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种稳定式矿山支撑平台，包括支撑台，所述支撑台的左右两侧均设有套环，所述套环的内部设有调节杆，所述调节杆的顶端设有限位销，所述调节杆的内部设有固定杆，所述固定杆的外壁设有透孔，所述固定杆的底端设有支撑座，所述支撑座的顶端左右两侧均设有限位筒，所述调节杆底端左右两侧均设有连接杆，所述连接杆的底端设有安装杆，所述安装杆和限位筒相匹配，所述安装杆的外侧设有插杆，所述插杆贯穿安装杆和固定杆的外壁与固定帽相连，所述支撑台的底端左右两侧均设有托板，所述托板的底端设有支撑杆，所述支撑杆的底端设有加固杆，所述支撑座的内侧设有连接座，所述连接座的正面设有控制器，所述连接座的顶端中心位置设有液压泵，所述液压泵与控制器电性连接，所述连接座顶端左右两侧均设有液压伸缩杆，所述连接座通过液压伸缩杆与加固杆相连，所述液压伸缩杆的内侧设有横杆。

优选的，所述液压伸缩杆与加固杆的连接处设有加固件。

优选的，所述加固杆的底端中心位置设有伸缩杆。

优选的，所述插杆的外侧设有手柄。

优选的，所述连接座的表面左右两侧均设有限位槽。

与现有技术相比，本实用新型的有益效果是：该稳定式矿山支撑平台，通过调节杆底端左右两侧的连接杆，连接杆底端的安装杆与支撑座顶端两侧的限位筒相匹配，插杆贯穿安装杆和固定杆与固定帽相连，从而增加调节杆的稳定性，从而增加支撑台支撑的稳定性，通过支撑台底端左右两侧的托板对支撑台进行支撑，托板底端的支撑杆对托板进行支撑，支撑杆的底端的加固杆对调节杆进行加固，同时增强托板对支撑台的支撑稳定性，液压伸缩杆对加固杆进行支撑，液压伸缩杆内侧的横杆对液压伸缩杆进行加固，有效的增加了支撑平台支撑的稳定性，避免了矿山机械工作时发生意外的现象，确保了人员的安全。

附图说明

图1为本实用新型结构示意图；

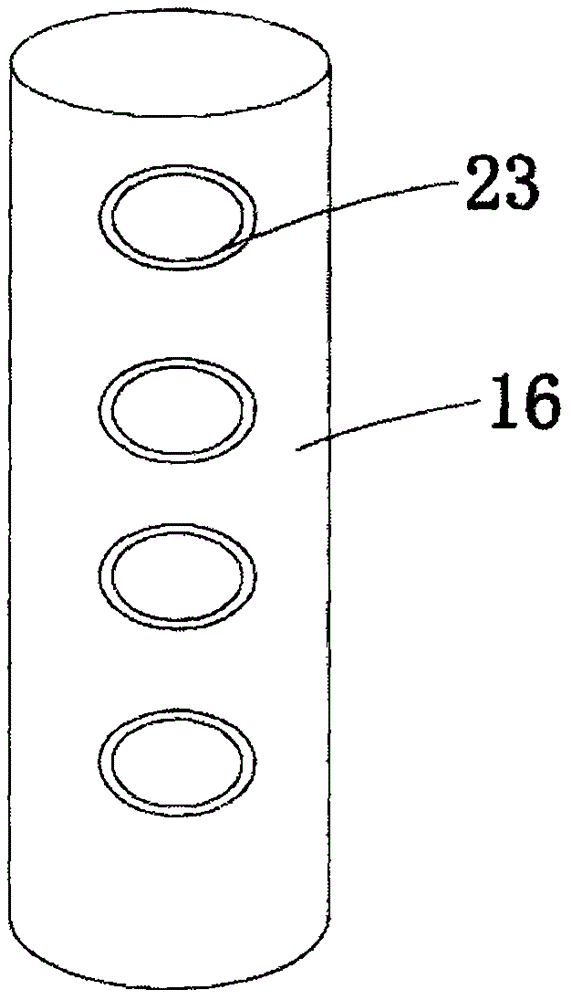

图2为本实用新型的透孔结构示意图；

图3为本实用新型的限位槽结构示意图。

图中：1、支撑台，2、加固件，3、托板，4、限位销，5、套环，6、加固杆，7、固定帽，8、安装杆，9、横杆，10、限位筒，11、液压伸缩杆，12、控制器，13、连接座，14、液压泵，15、支撑座，16、固定杆，17、伸缩杆，18、手柄，19、连接杆，20、插杆，21、支撑杆，22、调节杆，23、透孔，24、限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种稳定式矿山支撑平台，包括支撑台1，所述支撑台1的左右两侧均设有套环5，所述套环5的内部设有调节杆22，所述调节杆22的顶端设有限位销4，通过限位销4可实现对固定杆16进行限位，避免固定杆16从调节杆22内部滑出，所述调节杆22的内部设有固定杆16，所述固定杆16的外壁设有透孔23，通过透孔23可方便插杆20的安装，所述固定杆16的底端设有支撑座15，所述支撑座15的顶端左右两侧均设有限位筒10，所述调节杆22底端左右两侧均设有连接杆19，所述连接杆19的底端设有安装杆8，所述安装杆8和限位筒10相匹配，所述安装杆8的外侧设有插杆20，所述插杆20的外侧设有手柄18，通过手柄18可方便插杆20的拿取，所述插杆20贯穿安装杆8和固定杆16的外壁与固定帽7相连，所述支撑台1的底端左右两侧均设有托板3，通过托板3可增加支撑台1的稳定性，所述托板3的底端设有支撑杆21，所述支撑杆21的底端设有加固杆6，所述加固杆6的底端中心位置设有伸缩杆17，通过伸缩杆17可增加加固杆6的稳定性，所述支撑座15的内侧设有连接座13，所述连接座13的表面左右两侧均设有限位槽24，通过限位槽24可增加液压伸缩杆11支撑的稳定性，所述连接座13的正面设有控制器12，所述连接座13的顶端中心位置设有液压泵14，所述液压泵14与控制器12电性连接，所述连接座13顶端左右两侧均设有液压伸缩杆11，所述连接座13通过液压伸缩杆11与加固杆6相连，所述液压伸缩杆11与加固杆6的连接处设有加固件2，通过加固件2可增加液压伸缩杆11与加固杆6的连接处的稳定性，所述液压伸缩杆11的内侧设有横杆9。

调节杆22底端左右两侧的连接杆19，连接杆19底端的安装杆8与支撑座1顶端两侧的限位筒10相匹配，限位销4对固定杆16进行限位，插杆20贯穿安装杆8和固定杆16与固定帽7相连，从而增加调节杆22的稳定性，从而增加支撑台1支撑的稳定性，通过支撑台1底端左右两侧的托板3对支撑台1进行支撑，托板3底端的支撑杆21对托板3进行支撑，支撑杆21的底端的加固杆6对调节杆22进行加固，同时增强托板3对支撑台1的支撑稳定性，液压伸缩杆11对加固杆6进行支撑，液压伸缩杆11内侧的横杆9对液压伸缩杆11进行加固，连接座13对液压伸缩杆11进行支撑。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
