一种新型按压式面盆龙头的制作方法

本实用新型涉及一种水龙头，特别是涉及一种新型按压式面盆龙头，属于水龙头技术领域。

背景技术：

水龙头是水阀的通俗称谓，用来控制水流的大小开关，有节水的功效。水龙头的更新换代速度非常快，从老式铸铁工艺发展到电镀旋钮式的，又发展到不锈钢单温单控水龙头、不锈钢双温双控龙头、厨房半自动龙头。现在，越来越多的消费者选购水龙头，都会从材质、功能、造型等多方面来综合考虑。

按功能来分，可分为面盆、浴缸、淋浴、厨房水槽水龙头及电热水龙头(瓷能电热水龙头)，按结构来分，又可分为单联式、双联式和三联式等几种水龙头。另外，还有单手柄和双手柄之分，按开启方式来分，可分为螺旋式、扳手式、抬启式和感应式等。螺旋式手柄打开时，要旋转很多圈；扳手式手柄一般只需旋转90度；抬启式手柄只需往上一抬即可出水；感应式水龙头只要把手伸到水龙头下，便会自动出水。另外，还有一种按压式水龙头，关上开关后，水还会再流几秒钟才停，这样关水龙头时手上沾上的脏东西还可以再冲干净。

但是常用的按压式水龙头不能控制水量大小，因此需要一种既能延时停水，又能控制出水大小的新型按压式龙头。

技术实现要素：

本实用新型的主要目的是为了提供一种新型按压式面盆龙头，通过在进水管内设置调水阀和堵水阀，在二者之间设置调水杆和弹簧以控制水的进出，在调水阀上设置直径不同的出水孔以调节出水量的大小。

本实用新型的目的可以通过采用如下技术方案达到：

一种新型按压式面盆龙头，包括进水管、与所述进水管贯通的出水管以及设置在所述进水管上的按压帽，所述进水管内设置有在其内旋转的调水阀以及位于所述调水阀下方的堵水阀，所述调水阀的上端与所述按压帽固定连接，所述调水阀的下端连接有贯穿所述堵水阀的调水杆，所述调水杆远离所述调水阀的一端设有堵水活塞，所述调水杆上套设有弹簧，所述弹簧位于所述调水阀和所述堵水阀之间，所述调水阀上设有若干出水孔。

所述进水管的上端设有限位盖以及贯穿所述限位盖的限位杆，所述限位杆的一端固定在所述按压帽内部上端，另一端固定在所述调水阀的上端。

所述调水阀的内壁与所述进水管的内壁紧密接触，且所述调水阀在所述进水管内旋转，所述调水阀中空且外壁上设有若干出水孔。

所述调水阀外壁上的出水孔陈列排布，同一列的出水孔直径相同，若干列出水孔的直径逐渐增大。

所述出水孔在所述调水阀的升降过程中与所述进水管和所述出水管的连通处相贯通。

所述调水阀的下端设有进水盖，所述进水盖上设有若干进水孔，所述调水杆的一端固定在所述进水盖上；

或，所述调水阀的下端敞开，所述调水杆的一端进入所述调水阀且固定在所述调水阀内部的上端。

所述堵水阀为环形且中部设有堵水孔，所述堵水孔的直径大于所述调水杆的外径，当所述堵水活塞远离所述堵水阀时，水从所述调水杆与所述堵水阀之间的空隙流出。

所述堵水活塞为圆形，所述堵水活塞的直径大于所述堵水孔的直径，当所述堵水活塞与所述堵水阀闭合时，水从所述调水杆与所述堵水阀之间断流。

所述按压帽的外壁上设有与若干出水孔直径相对应的标识，所述标识包括数字、颜色和不同大小的图案。

本实用新型的有益技术效果：本实用新型提供的新型按压式面盆龙头，在进水管上设置按压冒以及在进水管内设置调水阀和堵水阀，在二者之间设置调水杆和弹簧，由按压冒控制调水杆和弹簧，从而控制水的进出，在调水阀上设置直径不同的出水孔，调水阀上下运动的过程中出水孔始终与进水管和出水管的连通处贯通，旋转按压冒导致不通直径的出水孔与连通处贯通，从而可以调节出水量的大小。

附图说明

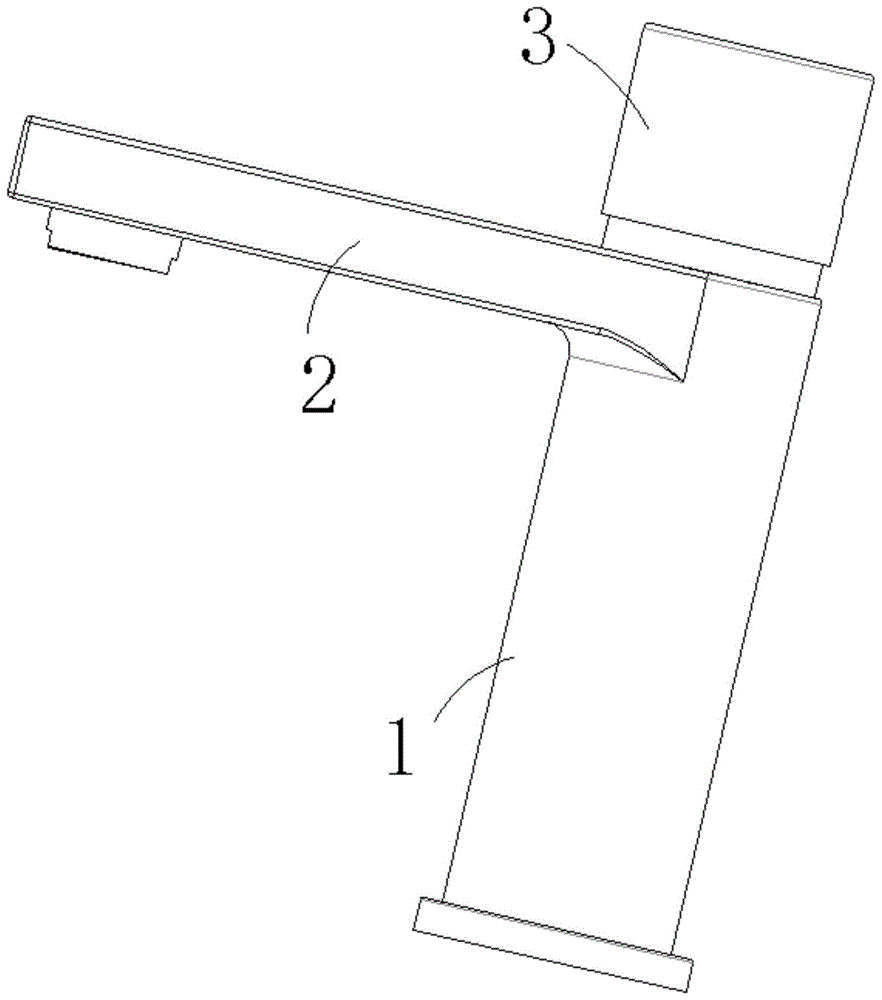

图1为按照本实用新型的新型按压式面盆龙头的一优选实施例的整体结构示意图；

图2为按照本实用新型的新型按压式面盆龙头的一优选实施例的整体结构正视图；

图3为按照本实用新型的新型按压式面盆龙头的一优选实施例的整体结构剖视图。

图中：1-进水管、2-出水管、3-按压帽、11-调水阀、12-堵水阀、13-调水杆、14-堵水活塞、15-弹簧、16-出水孔、17-限位盖、18-限位杆、19-进水盖、20-堵水孔。

具体实施方式

为使本领域技术人员更加清楚和明确本实用新型的技术方案，下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

如图1-图3所示，本实施例提供的新型按压式面盆龙头，包括进水管1、与进水管1贯通的出水管2以及设置在进水管1上的按压帽3，按压冒3套设在进水管1上，可以在进水管1上端上下运动。

在本实施例中，如图3所述，进水管1内设置有在其内旋转的调水阀11以及位于调水阀11下方的堵水阀12，调水阀11的上端与按压帽3固定连接，调水阀11的下端连接有贯穿堵水阀12的调水杆13，调水杆13远离调水阀11的一端设有堵水活塞14，调水杆13上套设有弹簧15，弹簧15位于调水阀11和堵水阀12之间，按压冒3上下运动，带动调水阀11、调水杆13和堵水活塞14上下运动。

在本实施例中，如图3所示，进水管11的上端设有限位盖17以及贯穿限位盖17的限位杆18，限位杆18的一端固定在按压帽3内部上端，另一端固定在调水阀11的上端，限位盖17能够阻止调水阀11弹到进水管1之外。

在本实施例中，如图3所示，调水阀11的内壁与进水管1的内壁紧密接触，防止水溢出进水管1之外，且调水阀11在所述进水管1内旋转，调水阀11中空且外壁上设有若干出水孔16，调水阀11外壁上的出水孔16陈列排布，同一列的出水孔16直径相同，相邻列出水孔16的直径逐渐增大，本实施例优选圆孔，也可以设置条形孔等其他形状的出水孔。

在本实施例中，如图3所示，调水阀11旋转，不同直径的出水孔16在调水阀11的升降过程中与进水管1和出水管2的连通处相贯通。

在本实施例中，如图3所示，调水阀11的下端设有进水盖19，进水盖19上设有若干进水孔或者进水孔隙，如同滤水篦子，可以为圆孔或者方格孔，调水杆13的一端固定在进水盖19上；

或者，调水阀11的下端敞开，将进水盖19去掉，调水杆13的一端进入调水阀11且固定在调水阀11内部的上端。

在本实施例中，如图3所示，堵水阀12为环形且中部设有堵水孔20，堵水孔20的直径大于调水杆13的外径，当堵水活塞14远离堵水阀12时，水从调水杆13与堵水阀12之间的空隙流出。

在本实施例中，如图1所示，堵水活塞14为圆形，堵水活塞14的直径大于堵水孔20的直径，当堵水活塞14与堵水阀12闭合时，水从调水杆13与堵水阀12之间断流。

在本实施例中，如图1所示，按压帽3的外壁上设有与若干出水孔16直径相对应的标识，标识包括数字、颜色和不同大小的图案，旋转按压冒3，上面的标识跟着旋转，对应的标识代表不同的水流大小。

如图1-图3，本实施例提供的新型按压式面盆龙头的工作过程如下：

旋转按压冒3，其上的标识对应不同的水流大小，然后向下按压按压冒3，弹簧15收缩，调水阀13和堵水活塞14向下运动，堵水活塞远离堵水阀12，水从堵水孔20内流进调水阀11，再从出水孔流进出水管2，然后松开按压冒3，弹簧15恢复形变，调水阀13和堵水活塞14向上运动，堵水活塞14堵住堵水孔20，水断流。

综上所述，在本实施例中，按照本实施例的新型按压式面盆龙头，在进水管内设置调水阀和堵水阀，在二者之间设置调水杆和弹簧，由按压冒控制调水杆和弹簧，从而控制水的进出，在调水阀上设置大小不同的出水孔，旋转按压冒导致不通直径的出水孔与进水管和出水管的连通处贯通，从而可以调节出水量的大小。

以上所述，仅为本实用新型进一步的实施例，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型所公开的范围内，根据本实用新型的技术方案及其构思加以等同替换或改变，都属于本实用新型的保护范围。
