小鼠家庭有害气体探测器及其训练方法与流程

本发明涉及一种小鼠家庭有害气体探测器及其训练方法，尤其适合普通家庭对有害气体进行实时检测。

背景技术：

现代家庭装修中不可避免地存在多种有害气体，甲醛就是一种常见的有害气体，现有技术中专用的有害气体检测仪器成本高，且不能长时间实时监测家庭中有害气体的变化，再者，即便是在冬季检测合格了，夏季由于气温高，有害气体挥发后家庭中的有害气体含量也可能超过安全值，从而对家人的身体造成伤害，因此，急需一种成本低的且可实时监测家庭中有害气体的装置，尤其是检测甲醛的装置。

小鼠具有灵敏的嗅觉和良好的学习能力，现有技术中，存在利用渴水的小鼠对特定气味触碰开关的操作反应从而得到水，即建立嗅觉操作条件化反应。然而，甲醛可溶于水，因此不能利用渴水小鼠有效检测甲醛含量；而且开关报警装置属于电器元件，用于家庭中则不是很安全，尤其是对于有小孩的家庭，可能发生小孩误触碰开关而发生触电的事故；再者，现有技术中用于训练小鼠的装置结构复杂，成本高，不适用于家庭环境。

技术实现要素：

本发明的目的是提供一种小鼠家庭有害气体训练探测器及训练方法和小鼠的应用，尤其有利于实时检测家庭装修中的有害气体如甲醛，具有训练成本低，装置结构简单，工作状态稳定可控的有点，还能将家庭宠物小鼠应用于家庭有害气体的探测，提高居住舒适度和安心度。

本发明的小鼠家庭有害气体训练探测器的构成为：长方体壳体，所述长方体壳体由顶板、底板、前侧板、后侧板、左侧板和右侧板组成；隔板，所述隔板包括第一隔板、第二隔板；所述第一隔板、所述第二隔板从左到右依次设置，并从前侧板的长条槽中插入所述长方体壳体，所述第一隔板和左侧板形成第一空间，所述第一空间设置有气体发生装置，所述第一隔板和所述第二隔板形成第二空间，所述第二空间放置待训练的小鼠，所述第二隔板和所述右侧板形成第三空间，所述第三空间放置有气体吸附装置；所述第一空间、第二空间和第三空间相互密封的且独立；所述气体发生装置为装有气体的气瓶，所述气瓶均具有流量阀，以控制气体流量，所述气体发生装置还具有导气管，所述气体发生装置中的气体通过导气管导入第二空间，通过抽取所述第二隔板以连通所述第二空间和所述第三空间，所述气体进入第三空间后被气体吸附装置吸附，其中所述气体为甲醛，所述气体吸附装置为水或甲醛；所述前侧板对应于第二空间的位置还设置有门，通过打开所述门将喂食装置放入第二空间；所述第二空间还设置有风铃；所述顶板对应于所述第二空间的位置还设置有天窗。

小鼠训练方法为：第一步，风铃训练：小鼠在第二空间中，每触碰一次风铃，则得到一次鼠粮；第二步，气体训练：首先，关闭所述天窗，当小鼠饥饿时，打开所述门将装有鼠粮的喂食装置放入第二空间；然后，经过预定时间后取出喂食装置，并打开气体发生装置的流量阀以向第二空间输入气体；最后，当小鼠触碰风铃后，不完全抽取第二隔板，使得所述气体从第二空间进入到第三空间，从而被气体吸附装置吸附，同时将所述喂食装置放入第二空间，供小鼠继续进食；第三步，重复训练，重复第一步到第二步若干次，直到小鼠闻到待检测气体时自觉触碰风铃；平常不训练时，打开所述天窗；其中所述预先设定待检测气体的检测浓度为室内甲醛的最大安全值0.1毫克每立方米；所述预定时间为20s；其中气体训练频率为1天3次。

本发明与现有技术相比，具有以下有益效果：

（1）家庭中的宠物小鼠经过一段时间训练后就能有效检测家庭中甲醛含量是否超标，在夏季等高温天气甲醛易挥发，利用本发明训练方法训练的宠物小鼠可以实时监测甲醛含量，对于新装修的家庭尤其有效；

（2）本发明的探测器中设置了结构简单却易于训练、易于发出警报的风铃装置，与现有技术相比，结构简单，无需电器元件，简单方便安全可靠，且与现有技术中的开关元件相比，更易于对小鼠进行训练；

（3）本发明采用喂食装置作为诱饵，克服现有技术中不能检测易溶于水的有害气体的缺陷，大大扩大了有害气体的检测范围，实现了家庭有害气体的可靠检测；

（4）通过设置有害气体吸附装置，有效避免了有害气体对环境和人体的危害。

附图说明

图1是本发明的小鼠家庭有害气体探测器的俯视图。

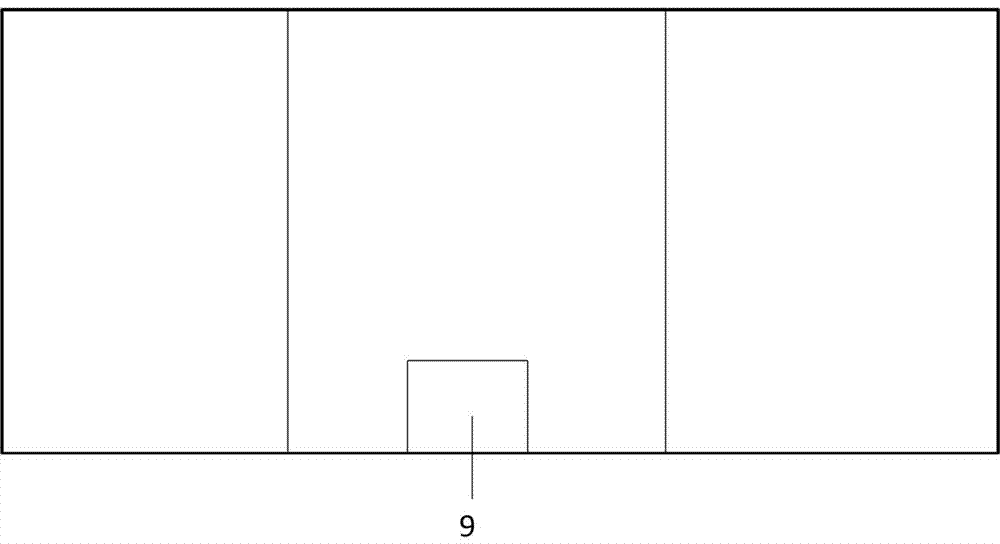

图2是本发明的小鼠家庭有害气体探测器的主视图。

具体实施方式

在下文中阐述了多种特定细节，以便提供对构成所述描述实施例的基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节的一部分的情况下实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1-2所示，本发明的家庭有害气体探测器由长方体壳体组成，所述长方体由顶板、底板、前侧板、后侧板、左侧板和右侧板组成；隔板，所述隔板包括第一隔板7、第二隔板8；所述第一隔板7、所述第二隔板8从左到右依次设置，并从前侧板的长条槽中插入所述长方体壳体，所述第一隔板7和左侧板形成第一空间1，所述第一空间1设置有气体发生装置（图中未示出），所述第一隔板7和所述第二隔板8形成第二空间2，所述第二空间2放置待训练的小鼠，所述第二隔板8和所述右侧板形成第三空间5，所述第三空间5放置有气体吸附装置3；所述第一空间1、第二空间2和第三空间5相互密封的且独立；所述气体发生装置为装有气体的气瓶，所述气瓶均具有流量阀，以控制气体流量，所述气体发生装置还具有导气管，所述气体发生装置中的气体通过导气管导入第二空间，通过抽取所述第二隔板以连通所述第二空间和所述第三空间，所述气体进入第三空间后被气体吸附装置吸附，其中所述气体为甲醛；所述前侧板对应于第二空间的位置还设置有门9，通过打开所述门将喂食装置放入第二空间；所述第二空间还设置有风铃6；所述顶板对应于所述第二空间的位置还设置有天窗4。

进一步，所述气体发生装置可以释放甲醛，所述气体吸附装置为水或活性炭。

进一步，所述小鼠为家庭宠物小鼠。

小鼠训练方法为：第一步，风铃训练：小鼠在第二空间中，每触碰一次风铃，则得到一次鼠粮；第二步，气体训练：首先，关闭所述天窗，当小鼠饥饿时，打开所述门将装有鼠粮的喂食装置放入第二空间；然后，经过预定时间后取出喂食装置，并打开气体发生装置的流量阀以向第二空间输入气体；最后，当小鼠触碰风铃后，不完全抽取第二隔板，使得所述气体从第二空间进入到第三空间，从而被气体吸附装置吸附，同时将所述喂食装置放入第二空间，供小鼠继续进食；第三步，重复训练，重复第一步到第二步若干次，直到小鼠闻到待检测气体时自觉触碰风铃；平常不训练时，打开所述天窗；其中所述预先设定待检测气体的检测浓度为室内甲醛的最大安全值0.1毫克每立方米；所述预定时间为20s；其中气体训练频率为1天3次。

本发明不局限于上述具体的实施方式，本领域的普通技术人员从上述发明构思出发，不经过创造性的劳动，所做出的种种变换，均落在本发明的保护范围内。

技术特征：

技术总结
本发明是一种小鼠家庭有害气体探测器及其训练方法。有害气体探测器包括壳体，隔板，放置在第一空间的气体发生装置，放置在第二空间的小鼠、喂食装置、风铃，放置在第三空间的气体吸附装置组成，所述第一空间、第二空间、第三空间由隔板间隔开壳体形成。本发明采用喂食装置作为诱饵可将有害气体扩展到甲醛等家庭有害气体，采用风铃装置作为报警和学习元件，结构简单却便于操作。与现有技术相比，本发明尤其有利于实时检测家庭装修中的有害气体如甲醛，具有训练成本低，装置结构简单，工作状态稳定可控的有点，还能将家庭宠物小鼠应用于家庭有害气体的探测，提高居住舒适度和安心度。

技术研发人员：李秀
受保护的技术使用者：江南大学
技术研发日：2017.05.25
技术公布日：2017.09.08
