一种环境监测用水质采样器的制作方法

本实用新型涉及环境监测装置技术领域，具体为一种环境监测用水质采样器。

背景技术：

江河、湖泊、水库、水渠、水井等各类水域、水源，其水质的好坏直接关系到国民经济的发展和人民的身体健康。水质化验分析是国家环保监管检测工作的主要内容之一。尤其是受到污水排放影响的水域、水源，对其水质的化验分析更为重要，但在化验分析之前需要对水质进行采样，因此，我们需要一种环境监测用水质采样器。

市场上的水质采样器大多都没有设置清洗装置，不便于对使用后的水质采样器进行清洁，给下一次的采样造成污染，使得采样检测的结果不准确，给环境监测人员带来了麻烦的问题，为此，我们提出一种环境监测用水质采样器。

技术实现要素：

本实用新型的目的在于提供一种环境监测用水质采样器，以解决上述背景技术中提出的市场上的水质采样器大多都没有设置清洗装置，不便于对使用后的水质采样器进行清洁，给下一次的采样造成污染，使得采样检测的结果不准确，给环境监测人员带来了麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环境监测用水质采样器，包括底座、取样瓶和铰链，所述底座的上端焊接有箱体，且箱体的底端内壁一侧连接有取样瓶座，所述取样瓶连接于取样瓶座的上端，且取样瓶的中部连接有温度计，所述取样瓶的一侧外壁分布有水位刻度线，且取样瓶的下端连接有加厚配重块，所述取样瓶的下端另一侧连接有出水嘴，且出水嘴的上端连接有小水阀，所述取样瓶的顶端一侧连接有进水嘴，且取样瓶的上端连接有瓶盖，所述的上端两侧连接有不锈钢提手，且不锈钢提手的上端中部焊接有绳环，所述进水嘴的另一端连接有三通管，且三通管的下端连接有小水泵，所述小水泵的一侧连接有大水阀，且大水阀的另一侧连接有洗液罐，所述三通管的上端连接有出水口，且出水口的另一端连接有蠕动泵，所述蠕动泵的另一端连接有进水口，且蠕动泵的四角连接有螺钉，所述箱体的顶端连接有顶板，且顶板的上端连接有固定块，所述固定块的上端连接有提把手，所述铰链连接于箱体的一侧，且铰链的另一侧连接有门盖板，所述门盖板的另一侧中部连接有门扣，且门扣的另一端连接有转动把，所述箱体的内侧中部连接有定位块，且定位块之间连接有承接板。

优选的，所述底座与箱体之间为焊接一体化结构，且底座与箱体之间呈平行状分布。

优选的，所述不锈钢提手与取样瓶之间构成旋转结构，且不锈钢提手关于取样瓶的竖直中轴线呈对称状分布。

优选的，所述洗液罐通过三通管和进水嘴与取样瓶之间构成连通结构，且洗液罐与取样瓶之间呈平行状分布。

优选的，所述门盖板通过铰链与取样瓶之间构成旋转结构，且门扣与门盖板之间构成活动结构。

优选的，所述承接板与定位块之间构成滑动结构，且定位块与取样瓶之间为一体化结构。

与现有技术相比，本实用新型的有益效果是：该环境监测用水质采样器设置有洗液罐，能够对使用后的取样瓶进行清洗，使得便于下一次的取样，令监测人员的测试结果更加准确，且该装置还设置有双重取样选择，使得可根据不同的取样环境来选择不同的取样方式，给工作人员的取样带来便捷；

该环境监测用水质采样器设置有洗液罐，洗液罐通过三通管和进水嘴与取样瓶之间构成连通结构使得便于对使用后的取样瓶进行清洁，以便于下一次的使用；

该环境监测用水质采样器设置有滑动结构，承接板与定位块之间构成滑动结构，使得便于对承接板的快速安装，安装时只需将承接板的两端卡入定位块内，然后再通过手动将承接板推入即可，这样给工作人员的安装带来便捷。

附图说明

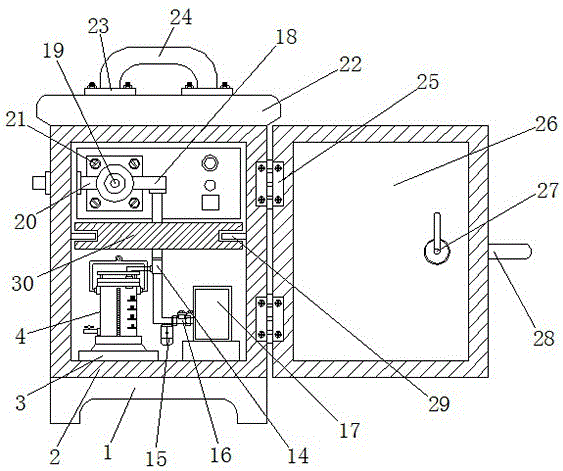

图1为本实用新型正视结构示意图；

图2为本实用新型蠕动泵结构示意图；

图3为本实用新型取样瓶结构示意图。

图中：1、底座；2、箱体；3、取样瓶座；4、取样瓶；5、温度计；6、水位刻度线；7、加厚配重块；8、出水嘴；9、小水阀；10、进水嘴；11、瓶盖；12、不锈钢提手；13、绳环；14、三通管；15、小水泵；16、大水阀；17、洗液罐；18、出水口；19、蠕动泵；20、进水口；21、螺钉；22、顶板；23、固定块；24、提把手；25、铰链；26、门盖板；27、门扣；28、转动把；29、定位块；30、承接板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种环境监测用水质采样器，包括底座1、箱体2、取样瓶座3、取样瓶4、温度计5、水位刻度线6、加厚配重块7、出水嘴8、小水阀9、进水嘴10、瓶盖11、不锈钢提手12、绳环13、三通管14、小水泵15、大水阀16、洗液罐17、出水口18、蠕动泵19、进水口20、螺钉21、顶板22、固定块23、提把手24、铰链25、门盖板26、门扣27、转动把28、定位块29和承接板30，底座1的上端焊接有箱体2，且箱体2的底端内壁一侧连接有取样瓶座3，底座1与箱体2之间为焊接一体化结构，且底座1与箱体2之间呈平行状分布，底座1与箱体2之间为焊接一体化结构使得装置的稳定性更好；

取样瓶4连接于取样瓶座3的上端，且取样瓶4的中部连接有温度计5，取样瓶4的一侧外壁分布有水位刻度线6，且取样瓶4的下端连接有加厚配重块7，取样瓶4的下端另一侧连接有出水嘴8，且出水嘴8的上端连接有小水阀9，取样瓶4的顶端一侧连接有进水嘴10，且取样瓶4的上端连接有瓶盖11，的上端两侧连接有不锈钢提手12，且不锈钢提手12的上端中部焊接有绳环13，不锈钢提手12与取样瓶4之间构成旋转结构，且不锈钢提手12关于取样瓶4的竖直中轴线呈对称状分布，不锈钢提手12与取样瓶4之间构成旋转结构使得便于对取样瓶4的使用，取样瓶4能够安放在箱体2内使用，也可以单独使用，使得使用者拥有多重选择性，面对不同的取样环境，给使用者带来了便捷，当安放于箱体2内使用时，先将取样瓶4安放于取样瓶座3的上端，然后再用软管将进水嘴10与三通管14连接，当单独使用时，可将绳索系于绳环13内，然后就可对取样瓶4进行使用了；

进水嘴10的另一端连接有三通管14，且三通管14的下端连接有小水泵15，小水泵15的一侧连接有大水阀16，且大水阀16的另一侧连接有洗液罐17，洗液罐17通过三通管14和进水嘴10与取样瓶4之间构成连通结构，且洗液罐17与取样瓶4之间呈平行状分布，洗液罐17通过三通管14和进水嘴10与取样瓶4之间构成连通结构使得便于对使用后的取样瓶4进行清洁，以便于下一次的使用；

三通管14的上端连接有出水口18，且出水口18的另一端连接有蠕动泵19，蠕动泵19的另一端连接有进水口20，且蠕动泵19的四角连接有螺钉21，箱体2的顶端连接有顶板22，且顶板22的上端连接有固定块23，固定块23的上端连接有提把手24，铰链25连接于箱体2的一侧，且铰链25的另一侧连接有门盖板26，门盖板26的另一侧中部连接有门扣27，且门扣27的另一端连接有转动把28，门盖板26通过铰链25与取样瓶4之间构成旋转结构，且门扣27与门盖板26之间构成活动结构，门盖板26通过铰链25与取样瓶4之间构成旋转结构使得便于对门盖板26的打开与关闭，方便了使用者对箱体2内零件的安装与维修；

箱体2的内侧中部连接有定位块29，且定位块29之间连接有承接板30，承接板30与定位块29之间构成滑动结构，且定位块29与取样瓶4之间为一体化结构，承接板30与定位块29之间构成滑动结构，使得便于对承接板30的快速安装，安装时只需将承接板30的两端卡入定位块29内，然后再通过手动将承接板30推入即可。

工作原理：对于这类的环境监测用水质采样器，首先根据所取样的环境来判断是否需要对取样瓶4进行安装使用，取样瓶4能够安放在箱体2内使用，也可以单独使用，使得使用者拥有多重选择性，面对不同的取样环境，给使用者带来了便捷，当安放于箱体2内使用时，先将取样瓶4安放于取样瓶座3的上端，然后再用软管将进水嘴10与三通管14连接，然后将门盖板26合拢，再转动转动把28使得门扣27将门盖板26固定，之后再通过提把手24将该装置移动到所使用的地方，再用水管连接进水口20，将水管的另一头插入所需取样的水中进行取样，当单独使用时，可将绳索系于绳环13内，然后就可对取样瓶4进行使用了，当使用完毕后，再将取样瓶4安放于箱体2内，再连接通洗液罐17对取样瓶4进行清洗，以方便下一次的使用。
