一种多通道采样固定板的制作方法

本实用新型涉及大气污染物监测，尤其是涉及一种与大气污染物采集器配套使用的多通道采样固定板。

背景技术：

近年来，由于我国经济的高速发展，工业化造成的大气污染在我国得以集中显现。2016年冬天，多个城市空气质量受到严重污染，影响包括京津冀、山西、陕西、河南等11个省市在内的地区。频发的大气雾霾涉及区域之广、强度之大、时间之长引起了国家的高度重视，雾霾预防和治理已成为我国经济快速发展所必须面对的重大挑战和国家改善民生的战略需求。广泛深入开展雾霾来源、采集、空间分布、标准检测方法等的研究是雾霾防治和治理工作中的重要环节，其相关研究也是国际性的前沿研究课题。

为了对不同时间、不同地域大气污染物的污染程度、分布规律等进行系统研究，需要对多区域、多时段、多方位的大气污染物进行采样。目前大气污染物多采用玻璃纤维滤膜、石英纤维滤膜、纤维素滤膜、硅英石、尼龙滤膜及聚氯乙烯膜等进行收集，使用时，将这些滤膜固定在单通道固定板上，用于对大气中pm2.5颗粒物进行采集。由于大气样品不具有日间重复性，不能进行二次重复采用，当需要考察不同滤膜对pm2.5颗粒物的采用效果时，需要多台单通道仪器进行同时采集，而仪器间的差异则会给滤膜的采用评价以及平行线分析造成不利影响。因此，发明一种能同时吸附多种污染物且成本低廉的多通道采样固定板就显得很有必要，不仅具有实际应用价值，对学术研究也具有重要的意义。

技术实现要素：

本实用新型的目的在于提供一种多通道采样固定板，与大流量的pm2.5采样器配套使用，可同时得到多张带有污染物的滤膜，以适应多种试验要求。

为实现上述目的，本实用新型可采取下述技术方案：

本实用新型所述的多通道采样固定板，包括

一固定板，其上开设有至少两个通孔；

至少两套滤膜组件；

所述滤膜组件通过固定件密封固定在所述固定板的通孔内上，用于采集大气样品。

本实用新型所用的滤膜组件包括：

一托板，所述托板为孔板或筛板；

一滤膜，其直径与所述通孔内径相同；

所述滤膜铺设在所述通孔内，所述托板通过螺栓固定在与所述通孔相对应的所述固定板的底部，用于承托所述滤膜。

本实用新型所用的固定件包括：

一环形柔性密封垫，其外径与所述滤膜相同；

一外侧面带有螺纹扣的压环；

所述环形柔性密封垫放置在所述滤膜上，所述压环旋拧在所述通孔内侧壁上开设的内螺纹上，用于压紧所述环形柔性密封垫，使其实现密封。

为方便借助工具对压环进行拆装，在所述压环的上表面开设有辅助所述压环旋转的卡槽。

本实用新型所用的滤膜为活化后的玻璃纤维膜，当然也可以采用常规的石英纤维膜，玻璃纤维膜，尼龙滤膜，以及由石英纤维膜、玻璃纤维膜等膜层叠而成的复合膜。

正常情况下，固定板上开设的通孔为三个，对应的，所述滤膜组件为三套。实际使用时，如果仅需要两个滤膜采集样品，多余的那个通孔可封堵起来；如果需要更多的滤膜进行样品采集，可在固定板上开设更多的通孔，当然也需要更多的滤膜组件。

本实用新型的优点在于多通道采样固定板可同时固定多个滤膜，根据实际试验要求，与大流量pm2.5采样器和pm2.5切割头组合使用，一次性在同等状况下获得不同滤膜的性能比较，满足了平行实验要求，提高了实验效率。

附图说明

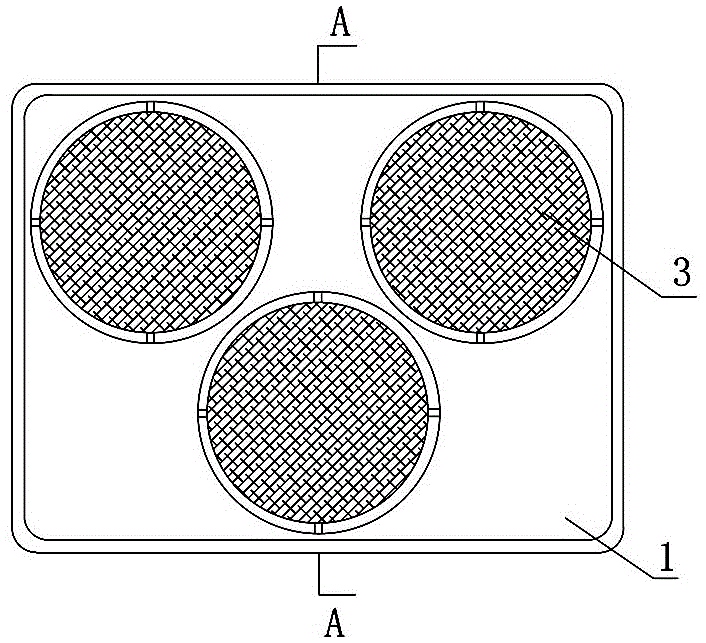

图1是本实用新型的结构示意图。

图2是图1的后视图。

图3是图1的a-a剖视图。

具体实施方式

下面结合具体实施例对本实用新型做更加详细的说明，以利于本领域技术人员的理解。

如图1~3所示，本实用新型所述的多通道采样固定板，包括固定板1，在固定板1上开设有三个通孔，通孔的内侧壁上开设有内螺纹；每个通孔中均安装一套滤膜组件：本实用新型的滤膜组件包括通过螺栓固定安装在与每个通孔相对应的固定板1底部的托板2，托板2为孔板或筛板，既能承托滤膜3，又不影响收集样品时通风，直径与通孔内径相同的滤膜3（尺寸为φ90mm，采用活化后的玻璃纤维膜）紧贴托板2铺设在通孔内，在滤膜3的周边放置有环形硅胶密封垫4，外侧面带有螺纹扣的压环5旋拧在通孔内侧壁上开设的内螺纹上，将环形硅胶密封垫4压紧，使托板2、环形硅胶密封垫4和压环5之间的接触面实现密封。

实际制作时，滤膜3也可采用常规的石英纤维膜，玻璃纤维膜，尼龙滤膜，以及由石英纤维膜、玻璃纤维膜等膜层叠而成的复合膜。

在压环5的上表面还可以开设辅助压环旋转的卡槽6，便于采用工具（如扳手等）旋拧压环5，以快速装卸压环5。

做平行线分析时，本实用新型的多通道采样固定板与大流量pm2.5采样器和pm2.5切割头组合使用：首先将活化后的两张玻璃纤维滤膜和一张未经活化的玻璃纤维膜分别用电子天平称重，然后一起装入固定板1的三个通孔内进行密封固定，再将固定板装入em-2031智能大流量采样器中，设定采样时间和采样流量等参数。采样完成后将三张膜取出称重，记录下来，然后将膜用锡纸包裹两层封好，贴上标签标明重量及日期，将其放置4℃的冰箱保存好。采样器三个孔的平行性分析结果如表1所示。

表1

。

技术特征：

1.一种多通道采样固定板，其特征在于：包括

一固定板，其上开设有至少两个通孔；

至少两套滤膜组件；

所述滤膜组件通过固定件密封固定在所述固定板的通孔内上，用于采集大气样品。

2.根据权利要求1所述的多通道采样固定板，其特征在于：所述滤膜组件包括：

一托板，所述托板为孔板或筛板；

一滤膜，其直径与所述通孔内径相同；

所述滤膜铺设在所述通孔内，所述托板通过螺栓固定在与所述通孔相对应的所述固定板的底部，用于承托所述滤膜。

3.根据权利要求2所述的多通道采样固定板，其特征在于：所述固定件包括：

一环形柔性密封垫，其外径与所述滤膜相同；

一外侧面带有螺纹扣的压环；

所述环形柔性密封垫放置在所述滤膜上，所述压环旋拧在所述通孔内侧壁上开设的内螺纹上，用于压紧所述环形柔性密封垫，使其实现密封。

4.根据权利要求3所述的多通道采样固定板，其特征在于：所述压环的上表面开设有辅助所述压环旋转的卡槽。

技术总结
本实用新型公开了一种多通道采样固定板，包括一固定板，其上开设有至少两个通孔；至少两套滤膜组件；滤膜组件通过固定件密封固定在固定板的通孔内上，用于采集大气样品。本实用新型所用的滤膜组件包括：一托板，托板为孔板或筛板；一滤膜，其直径与通孔内径相同；滤膜铺设在通孔内，托板通过螺栓固定在与通孔相对应的固定板的底部，用于承托滤膜。本实用新型的优点在于多通道采样固定板可同时固定多个滤膜，根据实际实验要求，与大流量PM2.5采样器和PM2.5切割头组合使用，一次性在同等状况下获得不同滤膜的性能比较，满足了平行实验要求，提高了实验效率。

技术研发人员：张文芬;张书胜;张素宁;张岩皓;郭云;赵无垛
受保护的技术使用者：郑州大学
技术研发日：2019.10.30
技术公布日：2020.08.25
