一种非开挖管道工后水泥注浆质量检测装置

1.本发明涉及一种检测装置，特别是一种非开挖管道工后水泥注浆质量检测装置。


背景技术：

2.水平定向钻进铺管电力管线扩孔施工后，将在地下形成直径为管道直径1.2-1.6倍的扩孔井眼。当环空体积较大时，管线回拖后，井眼与管道之间的管外环空若不及时进行灌浆填充和固结，就可能对地下管线的结构和强度、上覆地表的建筑物或公路的结构和稳定性产生隐患。为避免沉降对地下管线、地表建筑造成隐患，在非开挖施工完成工后灌浆作业后，对管外环空的固结质量进行测试，对管线形状和结构、灌浆到位情况、环空固结情况和固结质量等作定性和定量的评价，保证和延长电力管线使用寿命、提高管线长期服役性和铺设效益，具有极其重要的意义。目前有了利用检测凝胶涂在需要检测处，用检测探头进行，但是在已铺设的管道内，国内暂无灌浆质量检测设备。需要用人工进行，而遇到狭小管道，或环境恶劣的管道中，就非常难以人工进行操作，因此迫切需要一个设备来完成检测。


技术实现要素：

3.本发明的目的是解决现有技术中所存在的上述问题，提供一种非开挖管道工后水泥注浆质量检测装置。本发明设计一种非开挖管道工后水泥注浆质量检测装置，包括底座，电机，检测探头，检测凝胶储藏舱，其特征在于：在底座上设置有电机，电机的转轴连接凸轮驱动轴，凸轮驱动轴上设置有四个驱动凸轮，每个驱动凸轮对应一个连接杆组，其中一个连接杆组连接检测凝胶抽吸泵，一个连接杆组连接一个检测探头，另外两个连接探头保护罩，检测探头位于探头保护罩内，在探头保护罩内设置有软管的出口，软管的进口连接检测凝胶抽吸泵，检测凝胶抽吸泵由单向阀连接检测凝胶储藏舱。连接杆组为一门形架，两侧设置有直杆，直杆位于底座上的连接杆套筒内，直杆上套装有限位弹簧，连接杆组的横杆与驱动凸轮相对。探头保护罩由上下两个部分构成，中间由弹簧连接。本发明的优点是使得检测装置能适应不同直径管道，且声波检测探头能自动贴合管道内壁，回波测试结果精准。
附图说明
4.附图1为本发明安装在爬行器山的示意图，图中20为爬行器，21为本发明的检测装置。

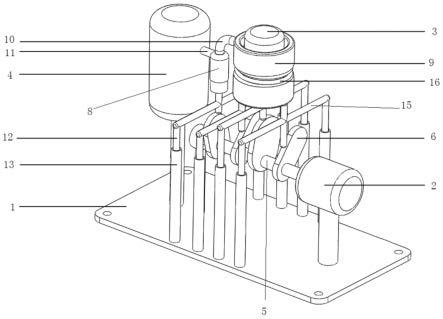

5.附图2为本发明的立体结构示意图。
6.附图3为本发明的立体结构局部剖面示意图。
具体实施方式
7.图中一种非开挖管道工后水泥注浆质量检测装置，包括底座1，电机2，检测探头3，其特征在于：在底座上设置有电机，检测凝胶储藏舱4，电机的转轴连接凸轮驱动轴5，凸轮驱动轴上设置有四个驱动凸轮6，每个驱动凸轮对应一个连接杆组7，其中一个连接杆组连
接检测凝胶抽吸泵8，一个连接杆组连接一个检测探头3，另外两个连接杆组连接探头保护罩9，检测探头位于探头保护罩内，在探头保护罩内设置有软管10的出口，软管的进口连接检测凝胶抽吸泵，检测凝胶抽吸泵由单向阀11连接检测凝胶储藏舱4。连接杆组为一门形架，两侧设置有直杆12，直杆位于底座上的连接杆套筒13内，直杆上套装有限位弹簧14，连接杆组的横杆15与驱动凸轮相对。探头保护罩由上下两个部分构成，中间由弹簧16连接。
8.实际操作时，把本发明的检测装置安装在一内径检测爬行器20上，然后利用牵引绳进行牵引，或利用自走爬行装置在管道内移动，当移动到需要检测的位置时，电机转动，连接探头保护罩的二组连接杆被凸轮顶起，被探头保护罩上推至最高处，与管壁接触，由于有弹簧的存在，可以保证探头保护罩与被检测的管壁贴近；此时连接检测凝胶抽吸泵的连接杆组被凸轮推动，抽吸活塞被向前推，检测凝胶抽吸泵舱内的检测凝胶被注射到探头保护罩内，使探头保护罩范围内的管壁上涂有检测凝胶；后续抽吸活塞被拉回。在单向阀和软管内单向阀的作用下，检测凝胶储藏舱中的检测凝胶被抽吸到检测凝胶抽吸泵舱中，以备下次检测使用；最后检测探头底部的一组连接杆被凸轮推至最高，与管壁接触，开始监测并保持3秒钟；检测探头退回；探头保护罩退回。至此一个循环结束。
9.通过调节各个凸轮的形状和电机转速，可以控制检测探头、探头保护罩、检测凝胶抽吸泵的抽吸活塞以一定的顺序先后移动。


技术特征：
1.一种非开挖管道工后水泥注浆质量检测装置，包括底座，电机，检测探头，检测凝胶储藏舱，其特征在于：在底座上设置有电机，电机的转轴连接凸轮驱动轴，凸轮驱动轴上设置有四个驱动凸轮，每个驱动凸轮对应一个连接杆组，其中一个连接杆组连接检测凝胶抽吸泵，一个连接杆组连接一个检测探头，另外两个连接探头保护罩，检测探头位于探头保护罩内，在探头保护罩内设置有软管的出口，软管的进口连接检测凝胶抽吸泵，检测凝胶抽吸泵由单向阀连接检测凝胶储藏舱。2.按权利要求1所述的一种非开挖管道工后水泥注浆质量检测装置，其特征在于：连接杆组为一门形架，两侧设置有直杆，直杆位于底座上的连接杆套筒内，直杆上套装有限位弹簧，连接杆组的横杆与驱动凸轮相对。3.按权利要求1所述的一种非开挖管道工后水泥注浆质量检测装置，其特征在于：探头保护罩由上下两个部分构成，中间由弹簧连接。

技术总结
本发明设计一种非开挖管道工后水泥注浆质量检测装置，包括底座，电机，检测探头，检测凝胶储藏舱，其特征在于：在底座上设置有电机，电机的转轴连接凸轮驱动轴，凸轮驱动轴上设置有四个驱动凸轮，每个驱动凸轮对应一个连接杆组，其中一个连接杆组连接检测凝胶抽吸泵，一个连接杆组连接一个检测探头，另外两个连接探头保护罩，检测探头位于探头保护罩内，在探头保护罩内设置有软管的出口，软管的进口连接检测凝胶抽吸泵，检测凝胶抽吸泵由单向阀连接检测凝胶储藏舱。探头保护罩由上下两个部分构成，中间由弹簧连接。本发明的优点是使得检测装置能适应不同直径管道，且声波检测探头能自动贴合管道内壁，回波测试结果精准。回波测试结果精准。回波测试结果精准。


技术研发人员：张健 乌效鸣 徐永华 林朋皓 倪宾 徐晗 朱永刚 邱峰 王健荣 焦洁
受保护的技术使用者：中国地质大学（武汉）
技术研发日：2022.04.10
技术公布日：2022/8/5
