一种ＵＳＢ断网结构、电脑的制作方法

本发明涉及电脑领域，具体是涉及一种USB断网结构、电脑。

背景技术：

网络安全是指网络系统的硬件、软件及其系统中的数据受到保护，不因偶然的或者恶意的原因而遭受到破坏、更改、泄露，系统连续可靠正常地运行，网络服务不中断。

从网络运行和管理者角度说，希望对本地网络信息的访问、读写等操作受到保护和控制，避免出现“陷门”、病毒、非法存取、拒绝服务和网络资源非法占用和非法控制等威胁，制止和防御网络黑客的攻击。对安全保密部门来说，他们希望对非法的、有害的或涉及国家机密的信息进行过滤和防堵，避免机要信息泄露，避免对社会产生危害，对国家造成巨大损失。

随着计算机技术的迅速发展，在计算机上处理的业务也由基于单机的数学运算、文件处理，基于简单连接的内部网络的内部业务处理、办公自动化等发展到基于复杂的内部网(Intranet)、企业外部网(Extranet)、全球互联网(Internet)的企业级计算机处理系统和世界范围内的信息共享和业务处理。

在系统处理能力提高的同时，系统的连接能力也在不断的提高。但在连接能力信息、流通能力提高的同时，基于网络连接的安全问题也日益突出，整体的网络安全主要表现在以下几个方面：网络的物理安全、网络拓扑结构安全、网络系统安全、应用系统安全和网络管理的安全等。

因此计算机安全问题，应该像每家每户的防火防盗问题一样，做到防范于未然。甚至不会想到你自己也会成为目标的时候，威胁就已经出现了，一旦发生，常常措手不及，造成极大的损失，U盘是一种使用USB接口的无需物理驱动器的微型高容量移动存储产品，通过USB接口与电脑连接，实现即插即用，U盘是人们常用的一种移动存储工具，在一些需要高度重视网络安全的部门，特别重视内部网络的安全，每次在使用从外部带回的U盘时，必须对U盘进行病毒查杀，以防U盘带入病毒；然而现在的杀毒软件被病毒破坏的情况常见，病毒可能使杀软失效后通过该计算机攻击内部网；如果设计一种结构能够保证每次查杀U盘病毒时计算机从硬件上实现断开电脑的网络，杀毒分析完成后才允许内部使用该U盘，那么可以防U盘内的病毒破坏杀毒软件后攻击主服务器，防止病毒扩散造成重大损失，所以我们开发了一种USB断网结构，保证网络安全。

技术实现要素：

本发明要解决的技术问题是克服现有技术的缺陷，提供一种USB断网结构，解决了U盘在与电脑连接之前硬件上断网的问题。

为解决上述技术问题，本发明提供以下技术方案：一种USB断网结构，包括电脑主板和主板导通条固定板,所述电脑主板底端固连接有主板导通条固定板，所述主板导通条固定板上固定连接有多个主板导通条，所述主板导通条固定板下方设有连接条安装块，所述连接条安装块上设有多个连接条，所述连接条安装块右端固定连接有拉杆，所述拉杆右端下方固定连接有连接杆，所述连接杆底端左边固定连接有USB口挡片，所述连接条安装块下方设有接口导通条固定板，所述接口导通条固定板上固定连接有多个接口导通条，所述接口导通条固定板下端左边固定连接有网络接口，所述接口导通条固定板下端右边固定连接有USB接口。

进一步的，所述主板导通条固定板与接口导通条固定板相对应。

进一步的，所述连接条与主板导通条接触，所述连接条与接口导通条接触。

进一步的，所述网络接口内设有触片，所述触片与接口导通条连接。

进一步的，所述USB接口内设有触片，所述触片与接口导通条连接。

进一步的，所述拉杆与连接杆垂直，所述连接杆与USB口挡片垂直。

进一步的，所述USB口挡片将USB接口遮挡住。

进一步的，所述连接杆右侧设有限位杆，所述限位杆右端穿过挡台，并且限位杆右端端头固定连接有挡片，所述限位杆外圈设有弹簧，并且弹簧左端顶紧在连接杆上，右端顶紧在挡台上。

进一步的，所述连接条安装块左端固定连接有拉簧，所述拉簧左端固定连接在固定块上。

进一步的，所述拉杆右端穿过导向块，并且拉杆与导向块滑动配合。

进一步的，所述连接杆右侧设有限位块。

进步一的，用于电脑。

本发明与现有技术相比具有的有益效果是：一种USB断网结构，采用新的结构，使用在电脑上，在U盘插入电脑之前，能从硬件的层面上断掉网络，而且USB接口与电脑的连线借助网络接口与电脑主板的连接条安装块来连通，在U盘与电脑连通时，能够100％的确定电脑已经断网，本发明结构简单，操作方便，使用安全稳定可靠，大大提高了电脑对U盘病毒查杀时的安全性。

附图说明

图1为本发明一种USB断网结构实施例一结构示意图；

图2为本发明一种USB断网结构实施例二结构示意图；

图3为本发明一种USB断网结构实施例三结构示意图；

图4为本发明一种USB断网结构实施例四结构示意图。

图中标号为：1-电脑主板、2-主板导通条固定板、3-主板导通条、4-连接条安装块、5-连接条、6-拉杆、7-连接杆、8-USB口挡片、9-限位杆、10-挡台、11-挡片、12-弹簧、13-拉簧、14-固定块、15-导向块、16-限位块、17-接口导通条固定板、18-接口导通条、19-网络接口、20-USB接口。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

参照图1至图4可知:一种USB断网结构，包括电脑主板1和主板导通条固定板2,所述电脑主板1底端固连接有主板导通条固定板2，所述主板导通条固定板2上固定连接有多个主板导通条3，所述主板导通条固定板3下方设有连接条安装块4，所述连接条安装块4上设有多个连接条5，所述连接条安装块4右端固定连接有拉杆6，所述拉杆6右端下方固定连接有连接杆7，所述连接杆7底端左边固定连接有USB口挡片8，所述连接条安装块4下方设有接口导通条固定板17，所述接口导通条固定板17上固定连接有多个接口导通条18，所述接口导通条固定板17下端左边固定连接有网络接口19，所述接口导通条固定板17下端右边固定连接有USB接口20。

所述主板导通条固定板2与接口导通条固定板17相对应，所述连接条5与主板导通条3接触，所述连接条5与接口导通条18接触，主板导通条固定板2与接口导通条固定板17能通过连接条安装块4连通，所述网络接口19内设有触片，所述触片与接口导通条18连接，所述USB接口20内设有触片，所述触片与接口导通条18连接，所述拉杆6与连接杆7垂直，所述连接杆7与USB口挡片8垂直，拉杆6和USB口挡片8同时垂直连接杆7移动时的轨迹是平行的，按照设计的轨迹运行，所述USB口挡片8将USB接口20遮挡住，这样在插入U盘时必须移动USB口挡片8，将U盘插入，移动USB口挡片8之后，电脑的网络断开。

实施例一，参照图1：连接杆7右侧设有限位杆9，限位杆9右端穿过挡台10，并且限位杆9右端端头固定连接有挡片11，限位杆9外圈设有弹簧12，并且弹簧12左端顶紧在连接杆7上，右端顶紧在挡台10上，使用时，将USB口挡片8向右拨动，USB口挡片8带动连接杆7向右移动，连接杆7推动限位杆9向右移动，并且压缩弹簧12，连接杆7带动拉杆6和连接条安装块4向右移动，当USB接口20都露出以后，将U盘插入，这时候连接条安装块4已向右位移，并且连接条5将连接USB接口20的接口导通条18与主板导通条3已经连通，连接网络接口19的接口导通条18与主板导通条3断开，此时电脑已经与网络断开，可以对U盘进行病毒查杀工作，对U盘病毒查杀工作完毕后，拔出U盘，由于弹簧12的弹性，将连接杆7弹起，直到挡片11接触挡台10，连接杆7推动USB口挡片8、拉杆6和连接条安装块4移动到原位，网络恢复连通。

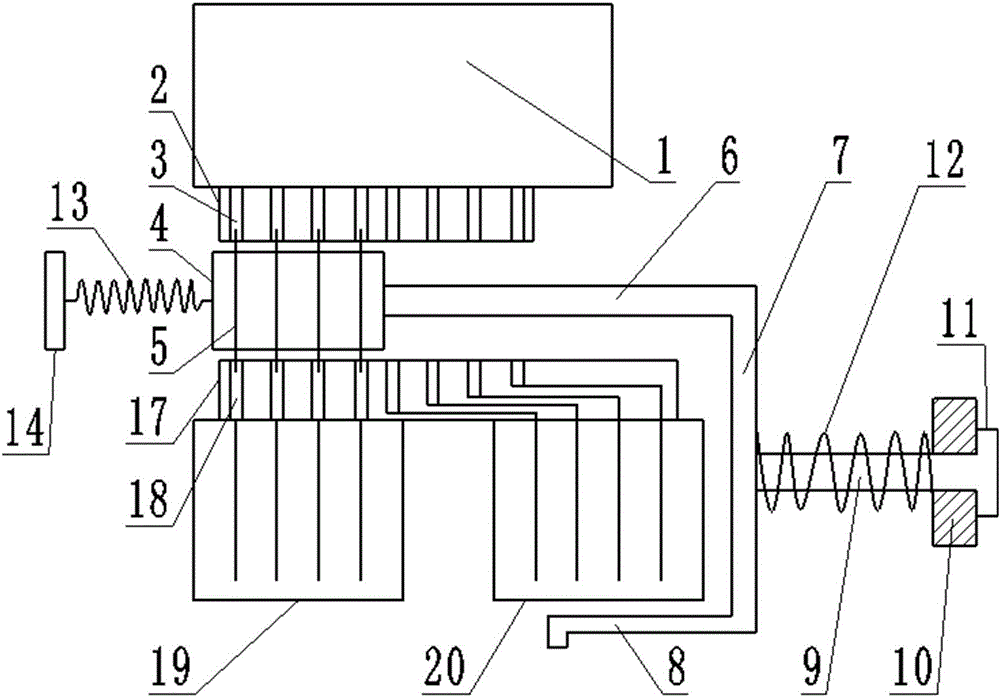

实施例二，参照图2：连接条安装块4左端固定连接有拉簧13，拉簧13左端固定连接在固定块14上，使用时，将USB口挡片8向右拨动，USB口挡片8带动连接杆7向右移动，连接杆7推动限位杆9向右移动，并且压缩弹簧12，连接杆7带动拉杆6和连接条安装块4向右移动，连接条安装块4将拉簧13拉长，当USB接口20都露出以后，将U盘插入，这时候连接条安装块4已向右位移，并且连接条5将连接USB接口20的接口导通条18与主板导通条3已经连通，连接网络接口19的接口导通条18与主板导通条3断开，此时电脑已经与网络断开，可以对U盘进行病毒查杀工作，对U盘病毒查杀工作完毕后，拔出U盘，由于弹簧12的弹性，将连接杆7弹起，连接杆7推动USB口挡片8、拉杆6和连接条安装块4向左移动，直到挡片11接触挡台10，与此同时，拉簧13也拉动连接条安装块4向回移动，连接条安装块4移动到原位，网络恢复连通。

实施例三，参照图3：拉杆6右端穿过导向块15，并且与导向块15滑动配合，使用时，将USB口挡片8向右拨动，USB口挡片8带动连接杆7向右移动，连接杆7带动拉杆6和连接条安装块4向右移动，连接条安装块4将拉簧13拉长，当USB接口20都露出以后，将U盘插入，这时候连接条安装块4已向右位移，并且连接条5将连接USB接口20的接口导通条18与主板导通条3已经连通，连接网络接口19的接口导通条18与主板导通条3断开，此时电脑已经与网络断开，可以对U盘进行病毒查杀工作，对U盘病毒查杀工作完毕后，拔出U盘，由于拉簧13的拉力，拉簧13拉动连接条安装块4向回移动，直到连接杆7接触导向块15，连接条安装块4移动到原位，网络恢复连通。

实施例四，参照图4：连接杆7右侧设有限位块16，使用时，将USB口挡片8向右拨动，USB口挡片8带动连接杆7向右移动，连接杆7带动拉杆6和连接条安装块4向右移动，直到连接杆7接触到限位块16，当USB接口20都露出以后，将U盘插入，这时候连接条安装块4已向右位移，并且连接条5将连接USB接口20的接口导通条18与主板导通条3已经连通，连接网络接口19的接口导通条18与主板导通条3断开，此时电脑已经与网络断开，可以对U盘进行病毒查杀工作，对U盘病毒查杀工作完毕后，拔出U盘，并将USB口挡片8向左拨动，连接条安装块4往回位移，直到连接杆7接触导向块15，网络恢复连通。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
