一种可震动优盘的制作方法

本实用新型涉及一种优盘，尤其是涉及一种可震动优盘。

背景技术：

在高科技迅猛发展的今天，便携式移动存储设备已成为日常生活工作不可缺少的一部分，一个小小的优盘可以存储相当量的各种文件资料，但我们在一味追求体积小的同时也伴随着一个问题，经常性的找不到优盘在哪里，体积越小越不好找，越是急切需要的时候越找不到，目前一些优盘具有声光报警装置，但是优盘如果压在被子下边或沙发缝隙里边，声光不容易传递出来，不容易找到优盘。

技术实现要素：

本实用新型为解决上述背景技术中的问题提供一种可震动优盘。

本实用新型为进一步解决上述背景技术中的问题提供一种可震动优盘，包括本体，所述本体的前端设置有凹槽，在所述凹槽内设置有USB接头，所述USB接头与所述凹槽通过弹簧连接，所述弹簧的个数为六个，且在所述USB接头左右各设置一个所述弹簧，在所述USB接头上下各设置有两个弹簧，所述本体的中部设置有震动片，所述震动片的一侧设置有蓝牙接收装置，所述震动片的另一侧设置有供电装置，所述蓝牙接收装置与所述震动片电连接于控制中心，所述震动片、蓝牙接收装置和控制中心通过所述供电装置供电。

除了上面所描述的本实用新型解决的技术问题、构成技术方案的技术特征以及由这些技术方案的技术特征所带来的优点之外，本实用新型所能解决的其他技术问题、技术方案中包含的其他技术特征以及这些技术特征所带来的优点，将结合附图作进一步详细的说明。

本实用新型具有的优点和积极效果是：由于本实用新型采用如上技术方案，即通过蓝牙接收装置可以在优盘丢了的情况下，通过给其发送蓝牙信号，经过控制中心控制震动片震动，通过震动片的震动来带动优盘的震动，从而可以找到丢失的优盘，在优盘本体震动过程中，通过设置在USB接头外侧的弹簧，可以减缓其受到的力，能够保护USB接头，增加使用寿命。

附图说明

图1是本实用新型的结构示意图；

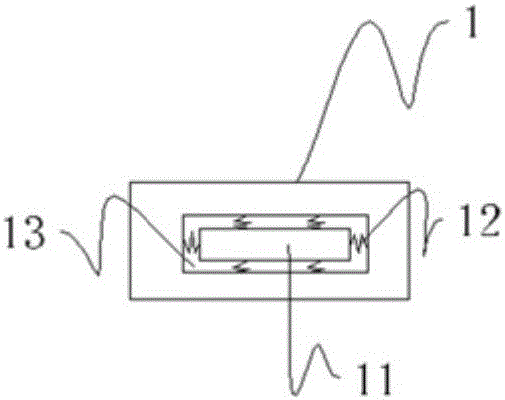

图2是本实用新型中USB接头结构示意图；

图3是本实用新型控制原理图。

图中：1、本体；2、震动片；3、蓝牙接收装置；4、供电装置；11、USB接头；12、弹簧；13、凹槽；51、蓝牙模块；52、控制模块；53、震动模块；54、电源模块。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本实用新型，但并不构成对本实用新型的限定。此外，下面所描述的本实用新型各个实施方式中涉及到的技术特征只要彼此之间未构成冲突就可以相互组合。

如图1所示，一种可震动优盘，包括本体1，在本体1的中部设置有震动片2，震动片2可以带动优盘本体震动，在震动片2的一侧设置有蓝牙接收装置3，该蓝牙接收装置3为圆柱形，安装在本体1上开设的孔洞内部，且该蓝牙接收装置3的上端露出，在震动片2的另一侧设置有供电装置4，供电装置4给震动片2、蓝牙接收装置3和控制中心供电，控制中心可以处理蓝牙接收装置3接收到的蓝牙信号，并发送给震动片2震动的信号。

如图2所示，在本体1的前端设置有凹槽13，凹槽13内部设置有USB接头11，USB接头11与凹槽13的内侧壁之间有空隙，在该空隙内设置有弹簧12，通过弹簧12将USB接头11和凹槽13连接起来，在USB接头11的上下两侧分别设置有两根弹簧12，在USB接头11的左右两侧分别设置有一根弹簧12。

如图3所示，供电模块54给蓝牙模块51、控制模块52和震动模块53供电，蓝牙模块51接收到蓝牙信号时，将该信号转化为高电平信号传递给控制模块52，控制模块52检测到该信号以后，输出一个信号，使震动模块53回路导通，使其震动，在找到优盘以后，给蓝牙模块51发送信号，蓝牙模块51给控制模块52传递一个低电平信号，控制模块52控制震动模块53的回路断开，使其停止震动。

以上结合附图对本实用新型的实施方式作出详细说明，但本实用新型不局限于所描述的实施方式。对于本领域的普通技术人员而言，在不脱离本发明的原理和精神的情况下对这些实施方式进行多种变化、修改、替换和变形仍落入在本实用新型的保护范围内。
