一种多接口加固轨迹球鼠标的制作方法

本实用新型设计电子器件领域，具体是一种多接口加固轨迹球鼠标。

背景技术：

近年来，随着科技的不断发展，计算机已经融入当今社会的各个方面和领域，计算机技术的应用和发展正在冲击和改变着人们的思维方式的工作方式。随着科学技术生产力的发展，各个领域对于计算机技术和产品的要求在不断提高，尤其是在国防军队，石油石化以及勘探电力等特殊环境下应用的专业化产品必然会成为计算机技术及产品发展的一种趋势。而普通的鼠标无法完成在特殊环境下的工作。

技术实现要素：

本实用新型所解决的技术问题是：如何提供一种在特殊环境下能够满足工作需要的鼠标。

本实用新型所采用的技术方案是：一种多接口加固轨迹球鼠标，包括鼠标盖、鼠标体、底板，鼠标体为一个内部中空上下开口的长方体结构，鼠标体下开口通过螺丝安装固定板，鼠标体上开口安装鼠标盖，鼠标盖上有一个轨迹球开口和两个鼠标顶按键开口，固定板上有梯形条开口和第一螺丝孔，底板上有与梯形条对应的梯形槽和第二螺丝孔，鼠标体前端有光缆接口和线缆接口，鼠标体的侧部有光电转换按键口，鼠标盖、鼠标体、固定板围成的空间中有轨迹球、鼠标电路板、顶按键、光电转换按键。

作为一种优选方式：鼠标电路板通过光缆接口连接光缆输出接头，鼠标电路板通过线缆接口连接PS2接口、USB接口和DB9接口。

作为一种优选方式：鼠标盖、鼠标体、底板由铝合金制成。

本实用新型的有益效果是：线缆上设有标准PS2接口、标准USB接口和DB9接口，可以在在国防军队，石油石化以及勘测勘探等特殊环境下使用在不同的设备上，光缆接口可以满足特殊条件下，不能使用带点操作的需要，铝合金外壳形成静电屏蔽，具有良好的电磁屏蔽性能，底板可以通过螺丝固定或胶粘的方式固定在垂直，水平以及倾斜的平面上。

附图说明

图1是本实用新型的结构示意图；

图2是本实用新型的底板结构示意图；

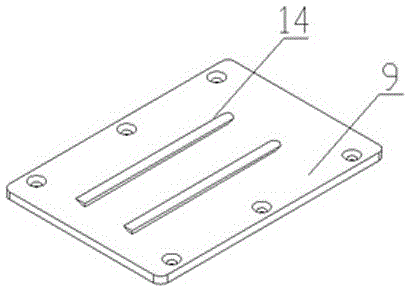

图3是本实用新型的固定板示意图；

其中，1、鼠标盖，2、鼠标体，3、顶按键，4、轨迹球，5、线缆，6、光缆，7、光缆接口，8、线缆接口，9、固定板与底板连接面，10、底板与固定板连接面，12、光电转换按键，13、梯形槽，14、梯形条。

具体实施方式

如图1、图2、图3所示，本实用新型包括鼠标盖、鼠标体、顶按键、轨迹球、光缆、传输线缆、光缆接口、线缆接口和固定板。所述鼠标盖上部有两个方形圆角的按键开孔（顶按键孔开口）和一个圆形的轨迹球开口，下部铣出梯型槽位用于鼠标体上开口进行密封连接。鼠标盖与鼠标体连接处安装导电橡胶，所述鼠标体其两长边各铣出两个螺丝孔，用于和固定板固定，固定板中部铣有两个梯形槽，底板中部铣有两个梯形条，光缆5采用光纤芯包径为9/125um单模铠装光缆，光缆一端接头为FC/PC，连接到主机，一端为圆形航空插头连接器，光缆直径为7mm,长度为2m。线缆6采用屏蔽线缆，一端为15芯圆形航空连接器插头，另一端分别为标准PS2接口，标准USB接口和DB9接口，鼠标体前端设有一个光缆接口和一个线缆接口，分别连接数据传输光缆和数据传输线缆，光缆接口为圆形航空插头连接器，线缆接口8为15芯圆形航空连接器插座。鼠标体侧部设有光电转换按键，通过光电转换按键可以切换光缆模式或电缆模式，鼠标盖、鼠标体、底板均采用合金铝材，合金铝材具有良好的导电性，盒盖和盒体连接处设有导电橡胶，使得设备具有良好的电磁屏蔽性能。
